1. Schließen Sie die Montageklappe.
14. Schließen Sie den Sperrhebel des Sockels. Drücken Sie den Sperrhebel nach unten und
gleichzeitig in Richtung der Prozessormitte, bis er unter dem Haken des Prozessorsockels
einrastet.
15. Befestigen Sie die Kühler (siehe unten).
Kühlkörper installieren
An der Unterseite von Kühlkörpern befindet sich wärmeleitendes Material (TIM). Seien Sie beim
Auspacken des Kühlkörpers vorsichtig, um Schäden am TIM zu vermeiden.
1. Setzen Sie den Kühlkörper auf den Prozessor, und richten Sie dabei die vier Halteschrauben an
den vier Gewinden aus, die den Prozessor umgeben.
. Schrauben Sie die Halteschrauben lose und in diagonaler Reihenfolge ein.
Ziehen Sie zuerst alle Schrauben leicht fest, bevor Sie die erste Schraube ganz festziehen.
. Ziehen Sie die Schrauben gleichmäßig fest.
4. Setzen Sie alle Komponenten wieder ein, die Sie zuvor entfernt haben, um den
Prozessorsockel zu erreichen.
5. Schließen Sie das Servergehäuse, und verbinden Sie den Netzstecker wieder mit dem Server.
MAXDATA Server PLATINUM 500 I M7 MAXDATA Server PLATINUM 500 I M7

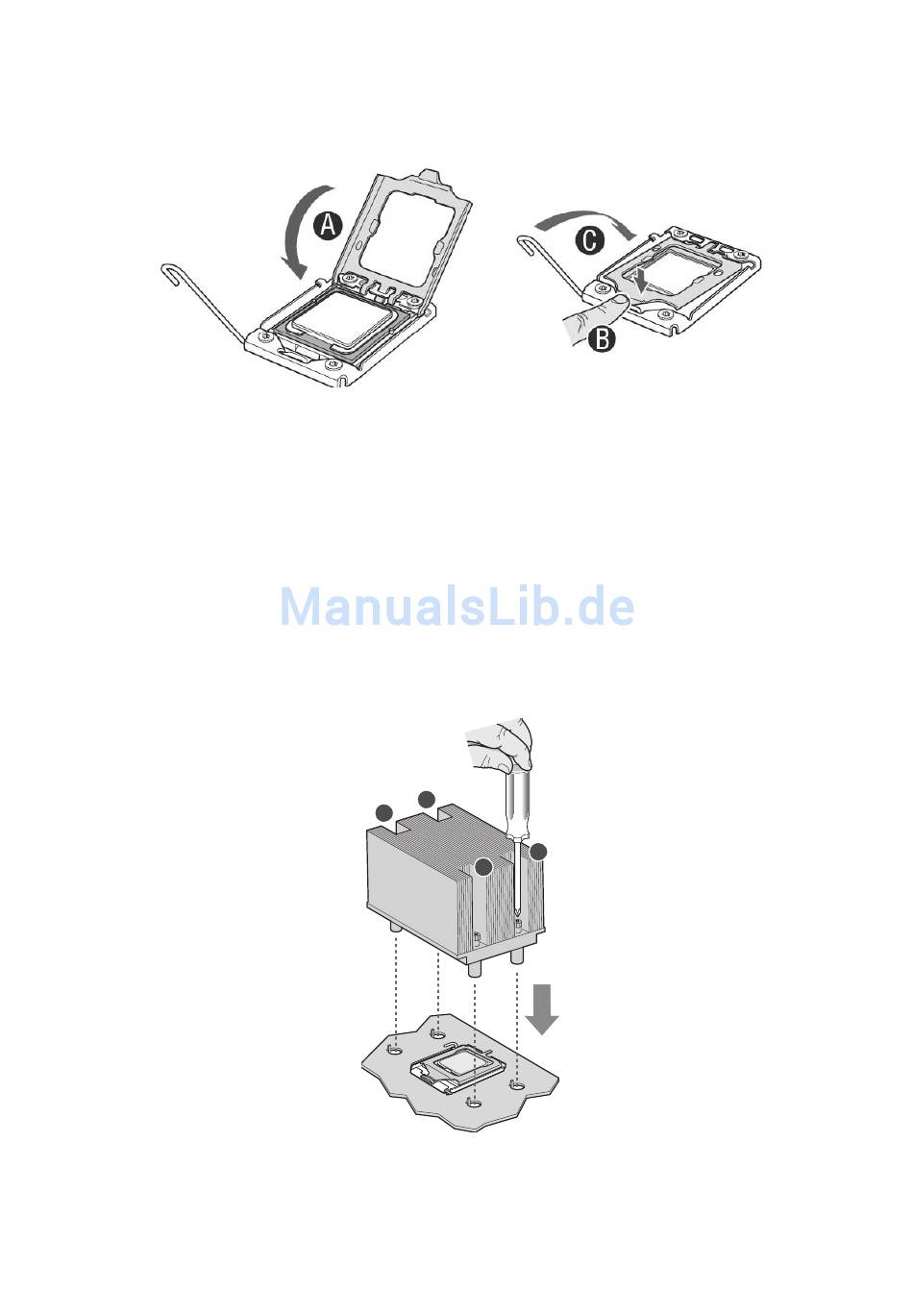

Abbildung 18. Montageklappe schließen und verriegeln
3
2
Abbildung 19. Installieren des Kühlkörpers
1
4
1 1
