HINWEIS
Achten Sie darauf, dass die dreieckige Markierung und der dreieckige Ausschnitt zur Deckung
kommen.
7. Bewegen Sie den Sperrhebel des Sockels wieder in die Ausgangsposition.
Kühlkörper installieren
1. An der Unterseite von Kühlkörpern befindet sich wärmeleitendes Material (TIM). Seien Sie
beim Auspacken des Kühlkörpers vorsichtig, um Schäden am TIM zu vermeiden.
2. Setzen Sie den Kühlkörper auf den Prozessor, und richten Sie dabei die vier Halteschrauben an
den vier Gewinden aus, die den Prozessor umgeben.
3. Schrauben Sie die Halteschrauben lose und in diagonaler Reihenfolge ein. Ziehen Sie zuerst
alle Schrauben leicht fest, bevor Sie die erste Schraube ganz festziehen.
4. Ziehen Sie die Schrauben gleichmäßig fest.
Prozessoren ausbauen
1. Beachten Sie die Sicherheits und ESDHinweise am Anfang dieses Handbuchs.
2. Schalten Sie alle mit dem Server verbundenen Peripheriegeräte aus. Schalten Sie den Server aus.
3. Ziehen Sie den Netzstecker vom Server ab.
4. Öffnen Sie das Gehäuse.
5. Ziehen Sie das Prozessorlüfterkabel von der Serverplatine ab.
6. Lösen Sie die vier Halteschrauben an den Ecken des Kühlkörpers.
7. Drehen Sie den Kühlkörper leicht, um das Siegel zwischen dem Kühlkörper und dem Prozessor
zu brechen.
8. Heben Sie den Kühlkörper vom Prozessor ab. Wenn er sich nicht leicht lösen lässt, drehen Sie
den Kühlkörper noch einmal. Wenden Sie beim Abnehmen des Kühlkörpers keine Gewalt an.
Der Prozessor könnte dadurch beschädigt werden.
9. Bewegen Sie den Sperrhebel in aufrechte Position.
10. Entnehmen Sie den Prozessor.
11. Falls Sie einen Austauschprozessor installieren möchten, lesen Sie unter „Prozessoren
einbauen" weiter. Falls nicht: Schließen Sie das Gehäuse wieder.
MAXDATA Server PLATINUM 3200 I M5
a

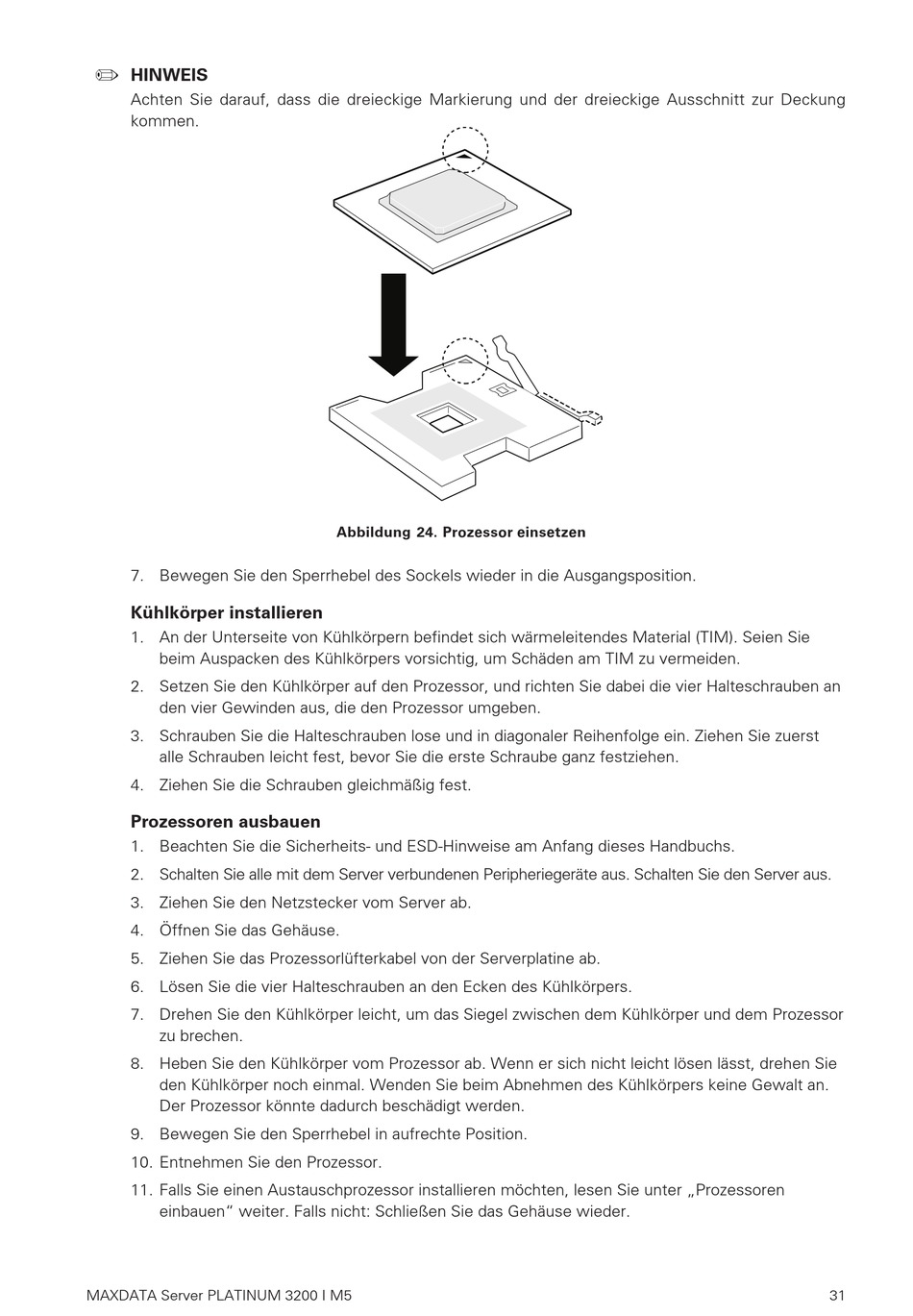

Abbildung 24. Prozessor einsetzen
31
