8. Schließen Sie die Spannung an das Bedienteil an (Klemmen KPD und COM).
Die Spannung kann von der Hauptplatine der Zentrale, eines im System installierten
Erweiterungsmoduls mit Netzteils oder eines externen Netzgeräts geliefert werden.
9. Setzen Sie das Frontteil in den Halterungen auf und schließen Sie das Gehäuse.

2.1 Beschreibung der Klemmen

KPD - Stromversorgungseingang.
COM - Masse.
DTM - Daten.
CKM - Uhr.
A RS485 B - nicht belegte Klemmen.
Z1, Z2 - Meldelinien.

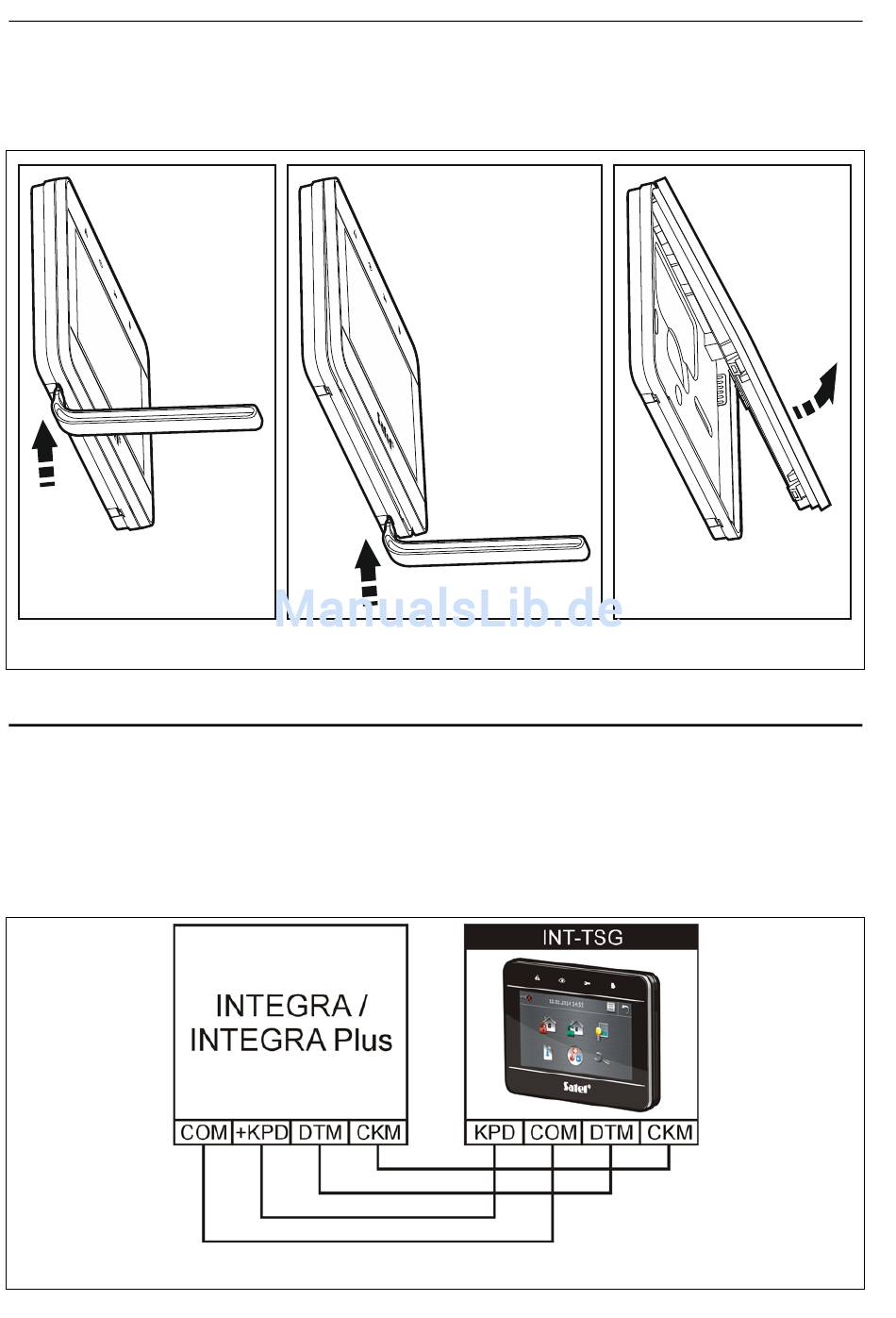

Abb. 1. Öffnen des Gehäuses.
Abb. 2. Anschluss des Bedienteils an die Zentrale.
INT-TSG SATEL
