Satel INT-TSH Kurze Installationsanleitung

INT-TSH
BEDIENTEIL
Vollständige Installationsanleitung ist unter www.satel.eu zu finden.
Das Alarmsystem soll durch qualifiziertes Personal installiert werden.
Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung
auszuführen.
Warnung
Es ist ein Gerät der Klasse A. In einer Wohnumgebung kann es radioelektrische Störungen
verursachen. In solchen Fällen kann man vom Benutzer verlangen, entsprechende
Vorsorgemaßnahmen anzuwenden.
Das Bedienteil INT-TSH ist für die Montage in Innenräumen vorgesehen. Der Montageort soll
den Systembenutzern einen leichten und bequemen Zugriff erlauben.

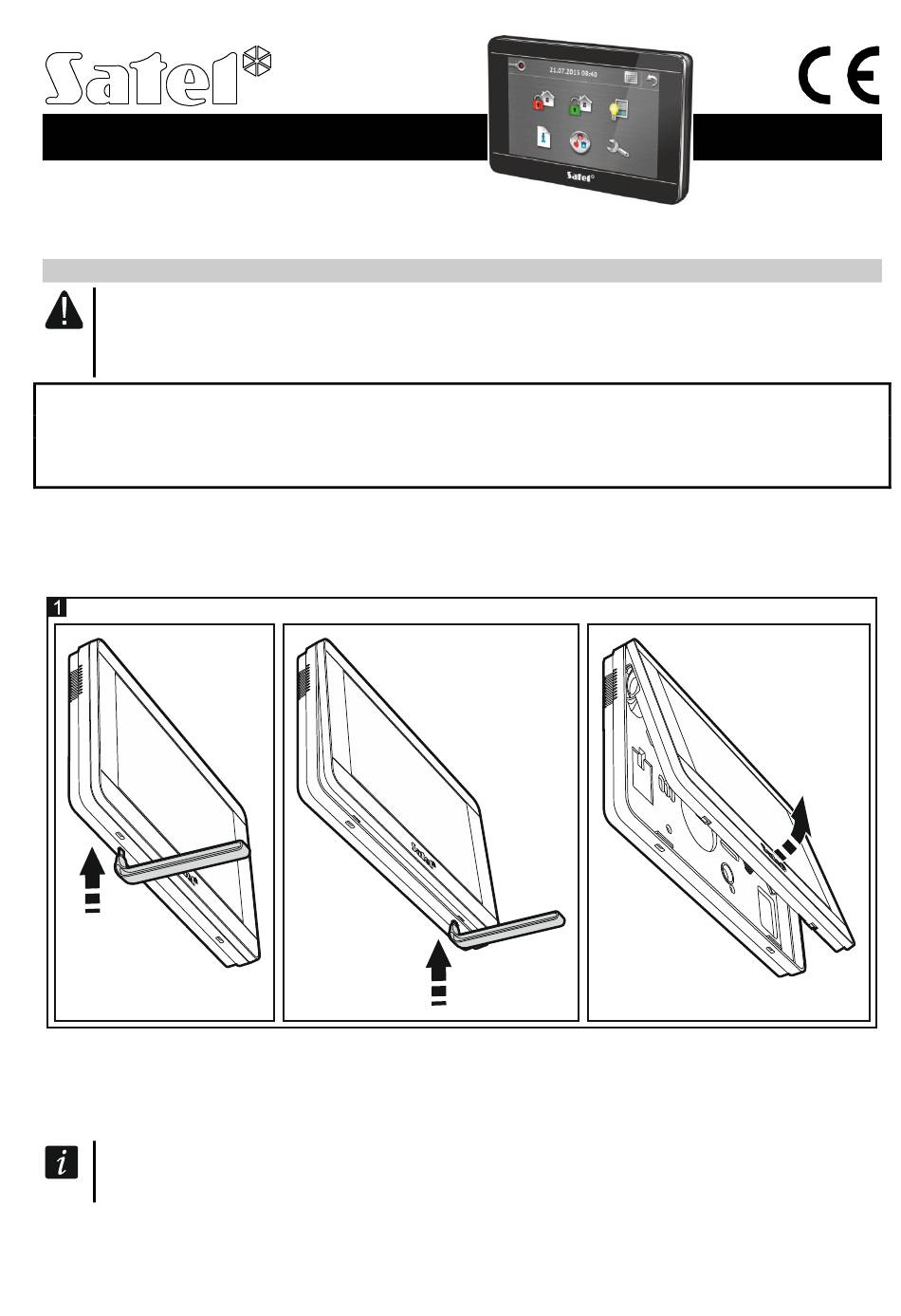

1. Öffnen Sie das Gehäuse des Bedienteils (Abb. 1). Das in der Abbildung angezeigte
Werkzeug zur Öffnung des Gehäuses ist im Lieferumfang enthalten.
2. Legen Sie das Gehäuseunterteil an die Wand und markieren Sie die Montagelöcher.
3. Bohren Sie in der Wand Löcher für Spreizdübel.
4. Montieren Sie in der Wand eine Installationsdose, an die die Kabeln geführt werden
und in der der Ferrit-Ring montiert wird.
Die Aufgabe des mitgelieferten Ferrit-Ringes ist, die elektromagnetische Emission
zu verringern. Der Ferrit-Ring soll sich möglichst nah am Gehäuse befinden.
5. Wickeln Sie die Kabeln auf den Ferrit-Ring auf. Maximal drei Wicklungen für ein Kabel.
6. Ziehen Sie die Kabeln durch die Öffnung am Gehäuseunterteil.
7. Mit Spreizdübeln und Schrauben befestigen Sie das Gehäuseunterteil an der Wand.
®
Kurze Installationsanleitung
