3. Beschreibung des Bedienteils

Klemmen:
COM - Masse.
+12V - Stromversorgungseingang.
CKM - Uhr.
DTM - Daten.
Z1, Z2 - Meldelinien.
RSA, RSB - Klemmen für zukünftige Anwendungen (RS-485).
Sabotagekontakt.
RS232-Schnittstelle (für Servicefunktionen).
microSD-Karte.
USB-Anschluss MINI-B (für zukünftige Anwendungen).
RJ-45 Schnittstelle für Anschluss an Ethernet. Sie ist mit zwei LEDs ausgestattet. Die
grüne LED signalisiert den Anschluss ans Netz und Datenübertragung, und die gelbe
LED die Übertragungsrate (leuchtet: 100 Mb; leuchtet nicht: 10 Mb).
3.1 Speicherkarte
Auf der microSD-Karte:
• befindet sich die Datei mit der Installationssoftware TSI B
INT-TSI

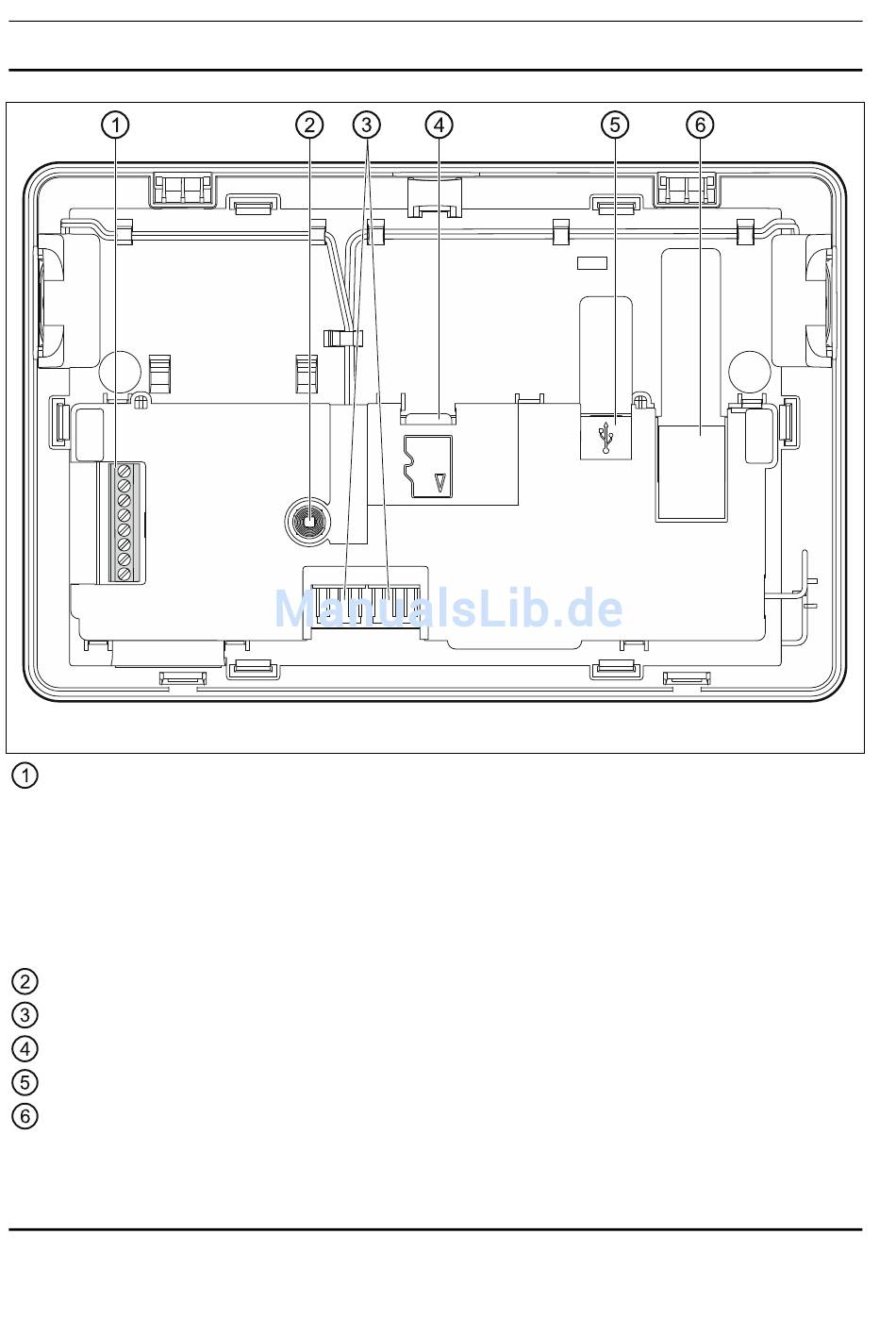

Abb. 1. Das Innere des Gehäuses.
;
