SATEL
Der Widerstandswert für die Konfiguration EOL ist die Summe der als R1 und R2
eingestellten Werte.
INTEGRA Plus: die Parameter der Abschlusswiderstände bestimmt man für die Linien der
Hauptplatine. Automatisch werden dieselbe Parameter für die Linien in den Bedienteilen
eingestellt, in den der Widerstandswert einstellbar ist. Deswegen ist hier die Registerkarte
„Abschlusswiderstand" nicht verfügbar.
Z

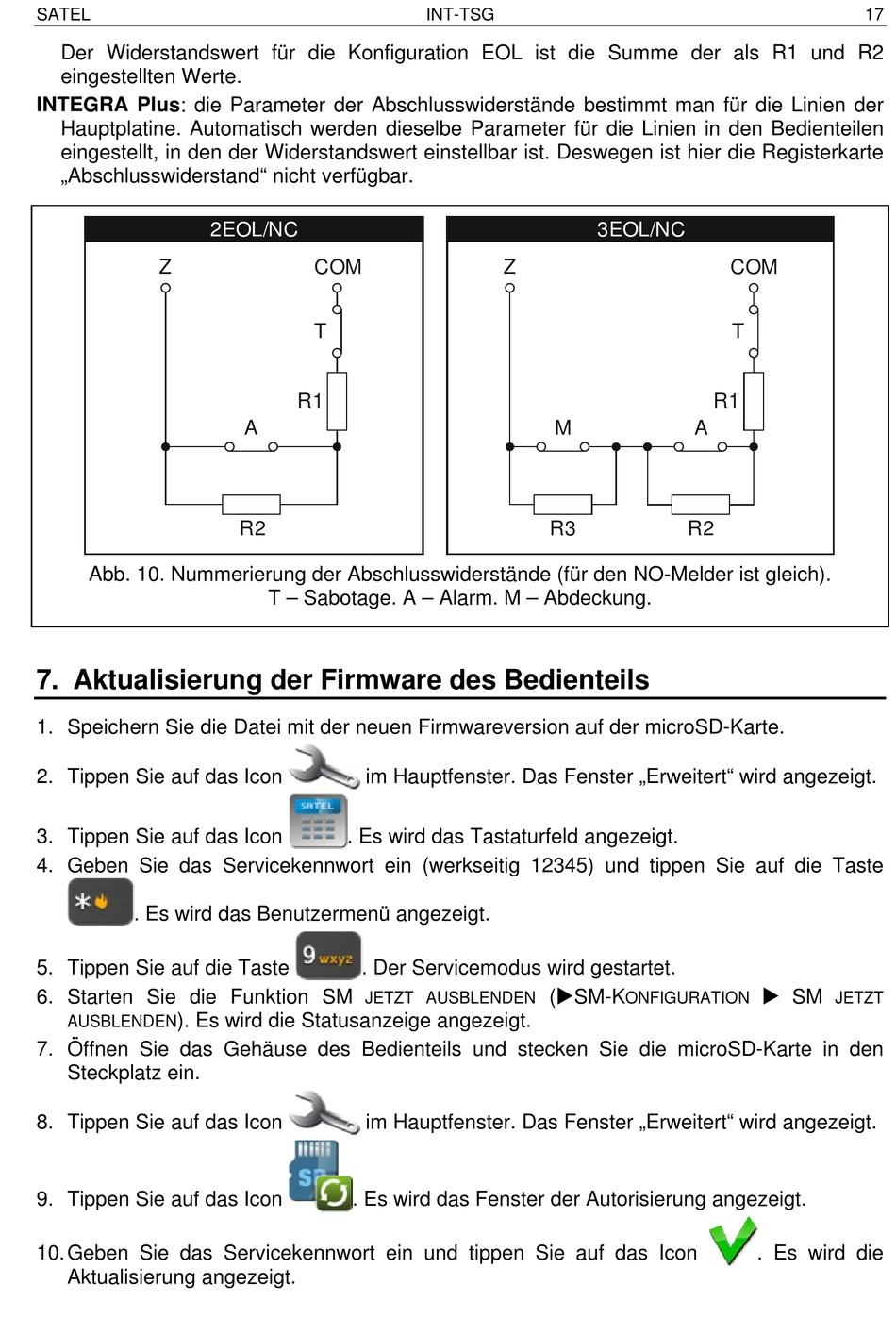

Abb. 10. Nummerierung der Abschlusswiderstände (für den NO-Melder ist gleich).
7. Aktualisierung der Firmware des Bedienteils
1. Speichern Sie die Datei mit der neuen Firmwareversion auf der microSD-Karte.
2. Tippen Sie auf das Icon
3. Tippen Sie auf das Icon
4. Geben Sie das Servicekennwort ein (werkseitig 12345) und tippen Sie auf die Taste
. Es wird das Benutzermenü angezeigt.
5. Tippen Sie auf die Taste
6. Starten Sie die Funktion SM
). Es wird die Statusanzeige angezeigt.
AUSBLENDEN
7. Öffnen Sie das Gehäuse des Bedienteils und stecken Sie die microSD-Karte in den
Steckplatz ein.
8. Tippen Sie auf das Icon
9. Tippen Sie auf das Icon
10. Geben Sie das Servicekennwort ein und tippen Sie auf das Icon
Aktualisierung angezeigt.
2EOL/NC
COM
T
R1
A
R2
T – Sabotage. A – Alarm. M – Abdeckung.
im Hauptfenster. Das Fenster „Erweitert" wird angezeigt.
. Es wird das Tastaturfeld angezeigt.
. Der Servicemodus wird gestartet.
JETZT AUSBLENDEN
im Hauptfenster. Das Fenster „Erweitert" wird angezeigt.
. Es wird das Fenster der Autorisierung angezeigt.
INT-TSG
Z
M
R3
(SM-K
3EOL/NC
COM
T
R1
A
R2
SM
ONFIGURATION
. Es wird die
17
JETZT
