Achtung!
Maschine nur ausgeschaltet an das
Netz anschließen!

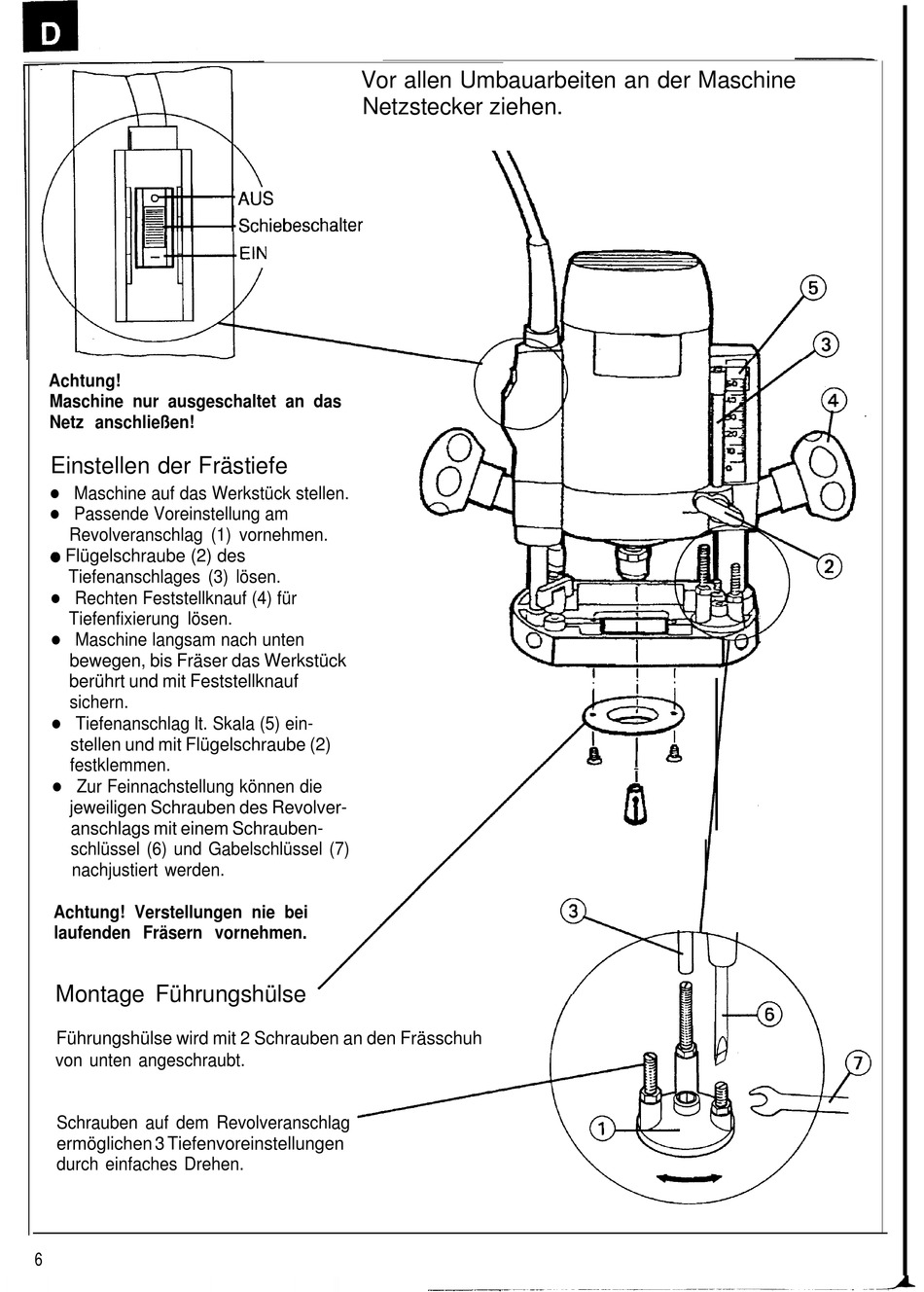

Einstellen der Frästiefe
l
Maschine auf das Werkstück stellen.
l
Passende Voreinstellung am
Revolveranschlag (1) vornehmen.
Tiefenanschlages (3) lösen.
l
Rechten Feststellknauf (4) für
Tiefenfixierung lösen.
l
Maschine langsam nach unten
bewegen, bis Fräser das Werkstück
berührt und mit Feststellknauf
sichern.
l
Tiefenanschlag lt. Skala (5) ein-
stellen und mit Flügelschraube (2)
festklemmen.
l
Zur Feinnachstellung können die
jeweiligen Schrauben des Revolver-
anschlags mit einem Schrauben-
schlüssel (6) und Gabelschlüssel (7)
nachjustiert werden.
Achtung! Verstellungen nie bei
laufenden Fräsern vornehmen.
Montage Führungshülse
Führungshülse wird mit 2 Schrauben an den Frässchuh
von unten angeschraubt.
Schrauben auf dem Revolveranschlag
ermöglichen 3 Tiefenvoreinstellungen
durch einfaches Drehen.
6
Vor allen Umbauarbeiten an der Maschine
Netzstecker ziehen.
