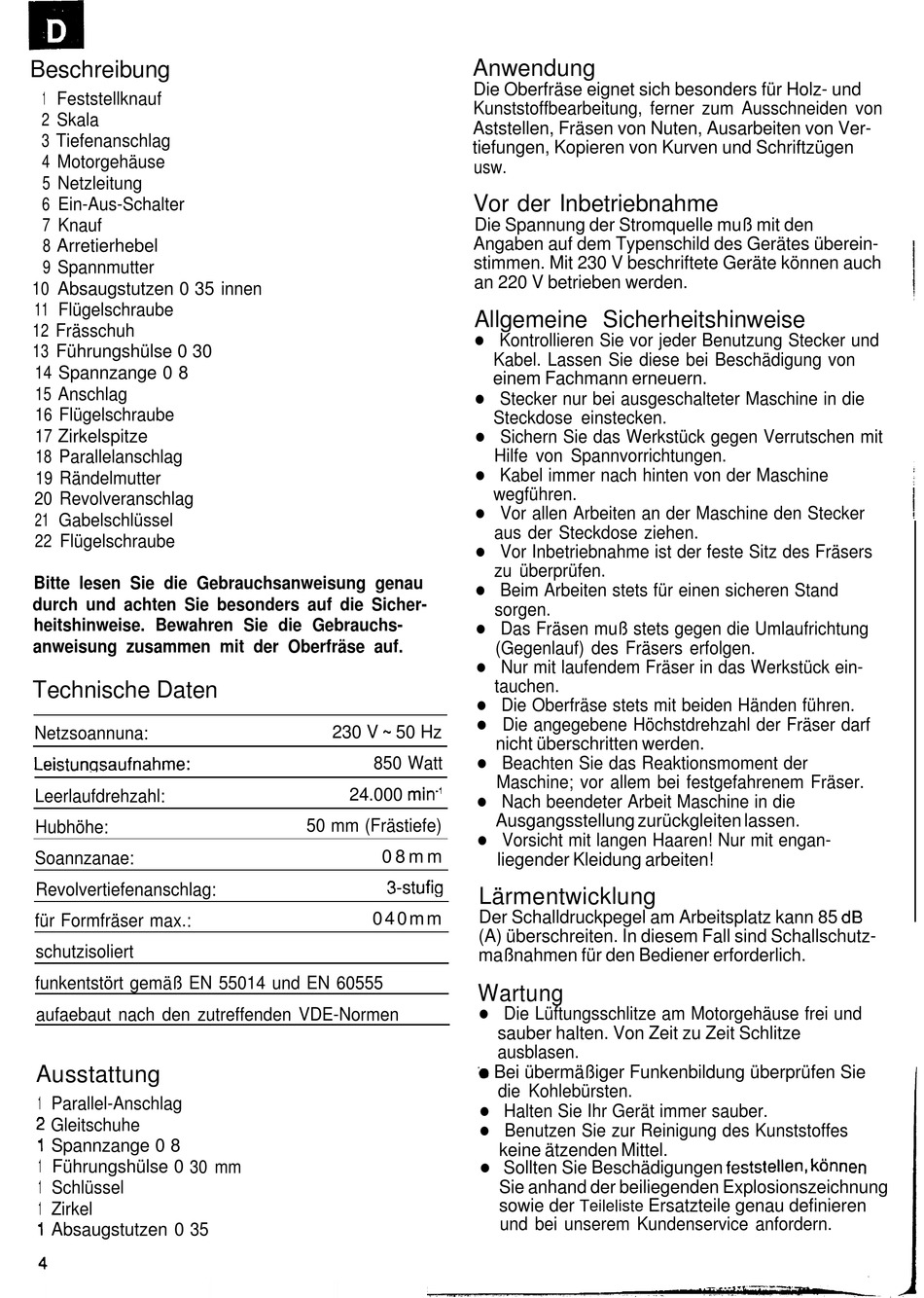

Beschreibung
1 Feststellknauf
2 Skala
3 Tiefenanschlag
4 Motorgehäuse
5 Netzleitung
6 Ein-Aus-Schalter
7 Knauf
8 Arretierhebel
9 Spannmutter
10 Absaugstutzen 0 35 innen
11 Flügelschraube
12 Frässchuh
13 Führungshülse 0 30
14 Spannzange 0 8
15 Anschlag
16 Flügelschraube
17 Zirkelspitze
18 Parallelanschlag
19 Rändelmutter
20 Revolveranschlag
21 Gabelschlüssel
22 Flügelschraube
Bitte lesen Sie die Gebrauchsanweisung genau
durch und achten Sie besonders auf die Sicher-
heitshinweise. Bewahren Sie die Gebrauchs-
anweisung zusammen mit der Oberfräse auf.
Technische Daten
Netzsoannuna:
Leerlaufdrehzahl:
Hubhöhe:
Soannzanae:
Revolvertiefenanschlag:
für Formfräser max.:
schutzisoliert
funkentstört gemäß EN 55014 und EN 60555
aufaebaut nach den zutreffenden VDE-Normen
Ausstattung
1 Parallel-Anschlag
1 Führungshülse 0 30 mm
1 Schlüssel
1 Zirkel
Anwendung
Die Oberfräse eignet sich besonders für Holz- und
Kunststoffbearbeitung, ferner zum Ausschneiden von
Aststellen, Fräsen von Nuten, Ausarbeiten von Ver-
tiefungen, Kopieren von Kurven und Schriftzügen
usw.
Vor der Inbetriebnahme
Die Spannung der Stromquelle muß mit den
Angaben auf dem Typenschild des Gerätes überein-
stimmen. Mit 230 V beschriftete Geräte können auch
an 220 V betrieben werden.
Allgemeine Sicherheitshinweise
l
l
l
l
l
l
l
l
l
l
l
230 V m 50 Hz
850 Watt
l
24.000 min-'
l
50 mm (Frästiefe)
l
0 8 m m
Lärmentwicklung
Der Schalldruckpegel am Arbeitsplatz kann 85 dB
0 4 0 m m
(A) überschreiten. In diesem Fall sind Schallschutz-
maßnahmen für den Bediener erforderlich.
Wartung
l
l
l
l
Kontrollieren Sie vor jeder Benutzung Stecker und
Kabel. Lassen Sie diese bei Beschädigung von
einem Fachmann erneuern.
Stecker nur bei ausgeschalteter Maschine in die
Steckdose einstecken.
Sichern Sie das Werkstück gegen Verrutschen mit
Hilfe von Spannvorrichtungen.
Kabel immer nach hinten von der Maschine
wegführen.
Vor allen Arbeiten an der Maschine den Stecker
aus der Steckdose ziehen.
Vor Inbetriebnahme ist der feste Sitz des Fräsers
zu überprüfen.
Beim Arbeiten stets für einen sicheren Stand
sorgen.
Das Fräsen muß stets gegen die Umlaufrichtung
(Gegenlauf) des Fräsers erfolgen.
Nur mit laufendem Fräser in das Werkstück ein-
tauchen.
Die Oberfräse stets mit beiden Händen führen.
Die angegebene Höchstdrehzahl der Fräser darf
nicht überschritten werden.
Beachten Sie das Reaktionsmoment der
Maschine; vor allem bei festgefahrenem Fräser.
Nach beendeter Arbeit Maschine in die
Ausgangsstellung zurückgleiten lassen.
Vorsicht mit langen Haaren! Nur mit engan-
liegender Kleidung arbeiten!
Die Lüftungsschlitze am Motorgehäuse frei und
sauber halten. Von Zeit zu Zeit Schlitze
ausblasen.
die Kohlebürsten.
Halten Sie Ihr Gerät immer sauber.
Benutzen Sie zur Reinigung des Kunststoffes
keine ätzenden Mittel.
Sollten Sie Beschädigungen feststellen, können
Sie anhand der beiliegenden Explosionszeichnung
sowie der
Ersatzteile genau definieren
Teileliste
und bei unserem Kundenservice anfordern.
