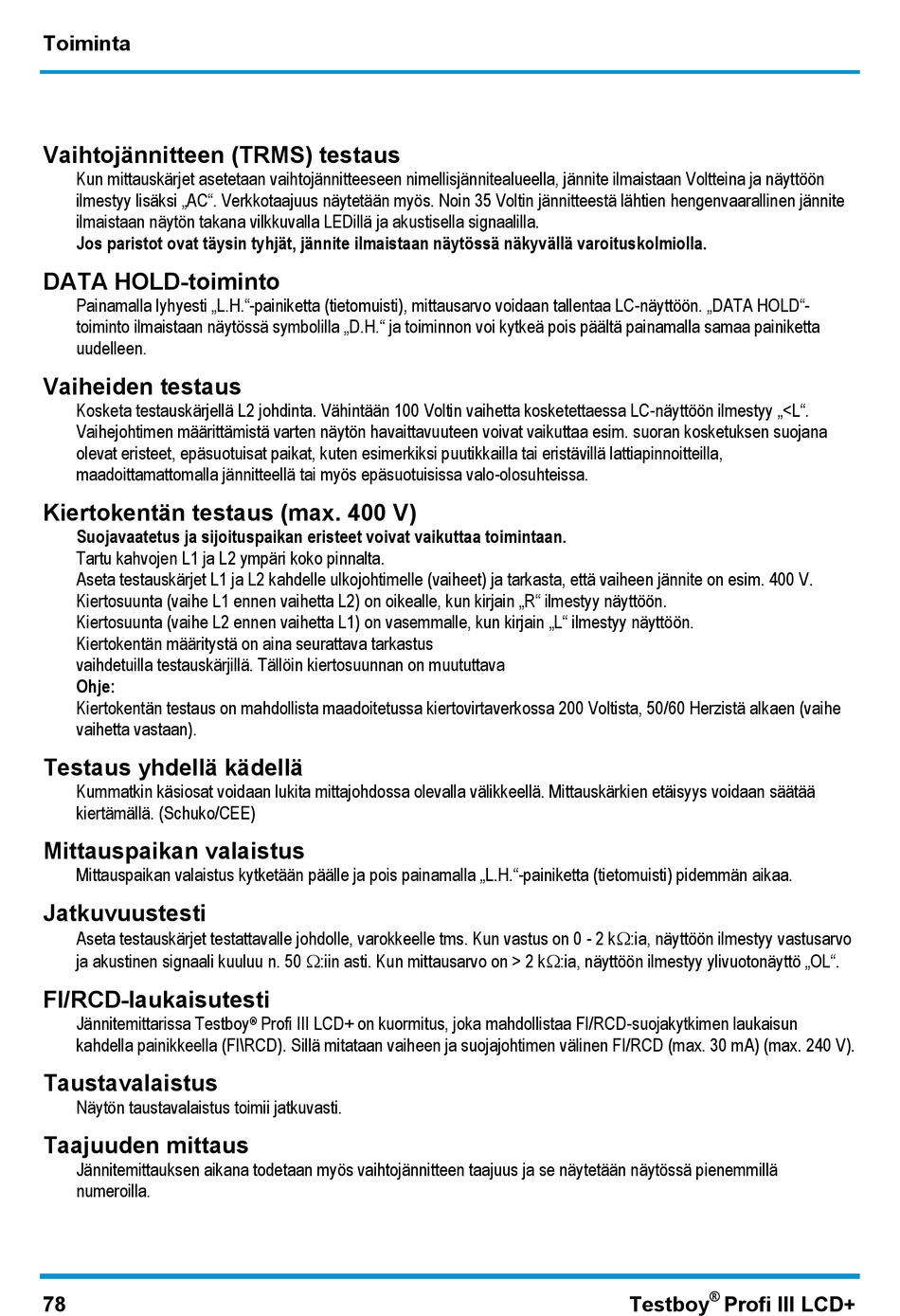

Toiminta
Vaihtojännitteen (TRMS) testaus
Kun mittauskärjet asetetaan vaihtojännitteeseen nimellisjännitealueella, jännite ilmaistaan Voltteina ja näyttöön
ilmestyy lisäksi „AC". Verkkotaajuus näytetään myös. Noin 35 Voltin jännitteestä lähtien hengenvaarallinen jännite
ilmaistaan näytön takana vilkkuvalla LEDillä ja akustisella signaalilla.
Jos paristot ovat täysin tyhjät, jännite ilmaistaan näytössä näkyvällä varoituskolmiolla.
DATA HOLD-toiminto
Painamalla lyhyesti „L.H."-painiketta (tietomuisti), mittausarvo voidaan tallentaa LC-näyttöön. „DATA HOLD"-
toiminto ilmaistaan näytössä symbolilla „D.H." ja toiminnon voi kytkeä pois päältä painamalla samaa painiketta
uudelleen.
Vaiheiden testaus
Kosketa testauskärjellä L2 johdinta. Vähintään 100 Voltin vaihetta kosketettaessa LC-näyttöön ilmestyy „<L".
Vaihejohtimen määrittämistä varten näytön havaittavuuteen voivat vaikuttaa esim. suoran kosketuksen suojana
olevat eristeet, epäsuotuisat paikat, kuten esimerkiksi puutikkailla tai eristävillä lattiapinnoitteilla,
maadoittamattomalla jännitteellä tai myös epäsuotuisissa valo-olosuhteissa.
Kiertokentän testaus (max. 400 V)
Suojavaatetus ja sijoituspaikan eristeet voivat vaikuttaa toimintaan.
Tartu kahvojen L1 ja L2 ympäri koko pinnalta.
Aseta testauskärjet L1 ja L2 kahdelle ulkojohtimelle (vaiheet) ja tarkasta, että vaiheen jännite on esim. 400 V.
Kiertosuunta (vaihe L1 ennen vaihetta L2) on oikealle, kun kirjain „R" ilmestyy näyttöön.
Kiertosuunta (vaihe L2 ennen vaihetta L1) on vasemmalle, kun kirjain „L" ilmestyy näyttöön.
Kiertokentän määritystä on aina seurattava tarkastus
vaihdetuilla testauskärjillä. Tällöin kiertosuunnan on muututtava
Ohje:
Kiertokentän testaus on mahdollista maadoitetussa kiertovirtaverkossa 200 Voltista, 50/60 Herzistä alkaen (vaihe
vaihetta vastaan).
Testaus yhdellä kädellä
Kummatkin käsiosat voidaan lukita mittajohdossa olevalla välikkeellä. Mittauskärkien etäisyys voidaan säätää
kiertämällä. (Schuko/CEE)
Mittauspaikan valaistus
Mittauspaikan valaistus kytketään päälle ja pois painamalla „L.H."-painiketta (tietomuisti) pidemmän aikaa.
Jatkuvuustesti
Aseta testauskärjet testattavalle johdolle, varokkeelle tms. Kun vastus on 0 - 2 k:ia, näyttöön ilmestyy vastusarvo
ja akustinen signaali kuuluu n. 50 :iin asti. Kun mittausarvo on > 2 k:ia, näyttöön ilmestyy ylivuotonäyttö „OL".
FI/RCD-laukaisutesti
Jännitemittarissa Testboy
kahdella painikkeella (FI\RCD). Sillä mitataan vaiheen ja suojajohtimen välinen FI/RCD (max. 30 mA) (max. 240 V).
Taustavalaistus
Näytön taustavalaistus toimii jatkuvasti.
Taajuuden mittaus
Jännitemittauksen aikana todetaan myös vaihtojännitteen taajuus ja se näytetään näytössä pienemmillä
numeroilla.
78
Profi III LCD+ on kuormitus, joka mahdollistaa FI/RCD-suojakytkimen laukaisun
®
®
Testboy
Profi III LCD+
