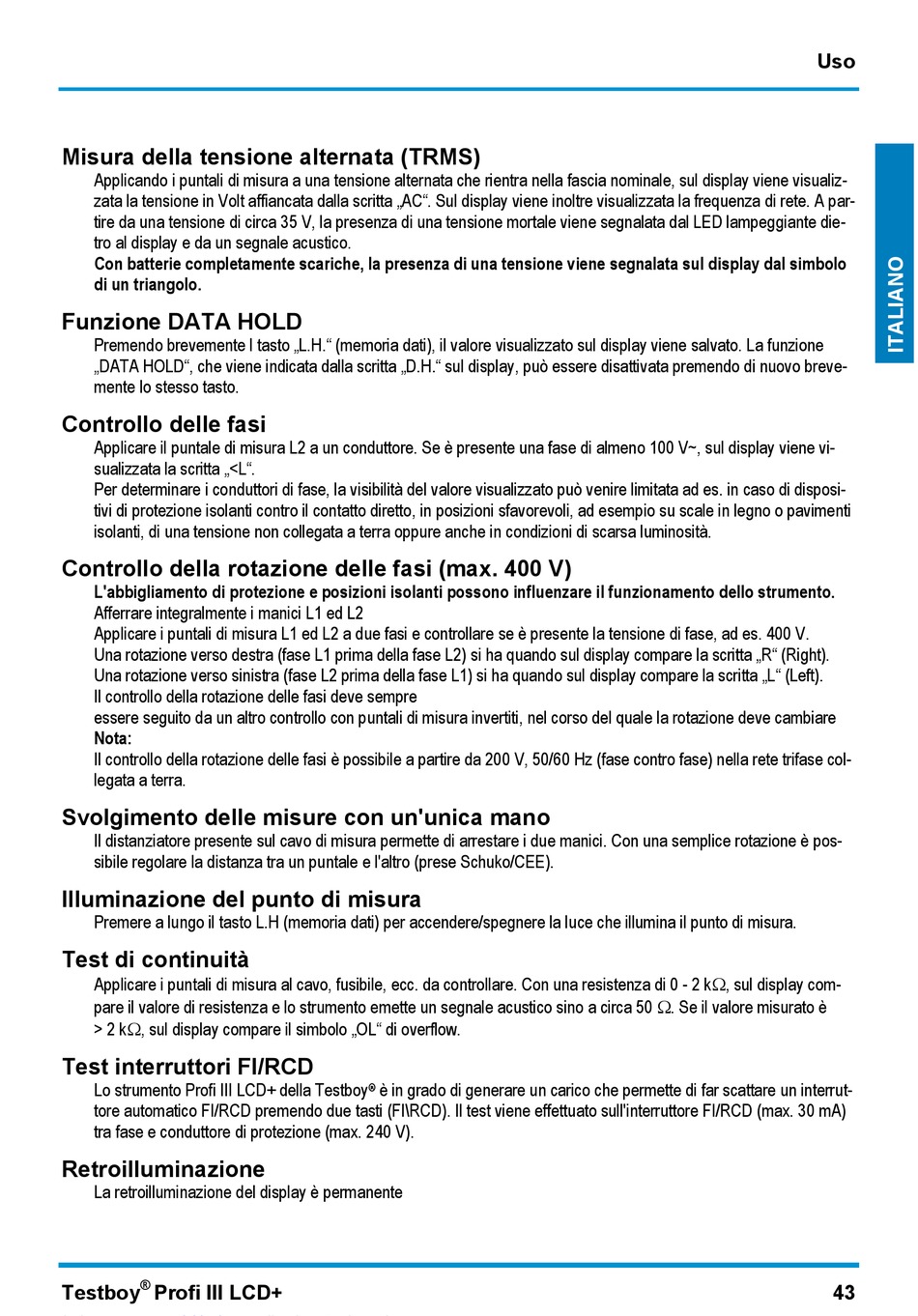

Misura della tensione alternata (TRMS)

Applicando i puntali di misura a una tensione alternata che rientra nella fascia nominale, sul display viene visualiz-
zata la tensione in Volt affiancata dalla scritta „AC". Sul display viene inoltre visualizzata la frequenza di rete. A par-
tire da una tensione di circa 35 V, la presenza di una tensione mortale viene segnalata dal LED lampeggiante die-
tro al display e da un segnale acustico.
Con batterie completamente scariche, la presenza di una tensione viene segnalata sul display dal simbolo
di un triangolo.

Funzione DATA HOLD

Premendo brevemente l tasto „L.H." (memoria dati), il valore visualizzato sul display viene salvato. La funzione
„DATA HOLD", che viene indicata dalla scritta „D.H." sul display, può essere disattivata premendo di nuovo breve-
mente lo stesso tasto.

Controllo delle fasi

Applicare il puntale di misura L2 a un conduttore. Se è presente una fase di almeno 100 V~, sul display viene vi-
sualizzata la scritta „<L".
Per determinare i conduttori di fase, la visibilità del valore visualizzato può venire limitata ad es. in caso di disposi-
tivi di protezione isolanti contro il contatto diretto, in posizioni sfavorevoli, ad esempio su scale in legno o pavimenti
isolanti, di una tensione non collegata a terra oppure anche in condizioni di scarsa luminosità.

Controllo della rotazione delle fasi (max. 400 V)

L'abbigliamento di protezione e posizioni isolanti possono influenzare il funzionamento dello strumento.
Afferrare integralmente i manici L1 ed L2
Applicare i puntali di misura L1 ed L2 a due fasi e controllare se è presente la tensione di fase, ad es. 400 V.
Una rotazione verso destra (fase L1 prima della fase L2) si ha quando sul display compare la scritta „R" (Right).
Una rotazione verso sinistra (fase L2 prima della fase L1) si ha quando sul display compare la scritta „L" (Left).
Il controllo della rotazione delle fasi deve sempre
essere seguito da un altro controllo con puntali di misura invertiti, nel corso del quale la rotazione deve cambiare
Nota:
Il controllo della rotazione delle fasi è possibile a partire da 200 V, 50/60 Hz (fase contro fase) nella rete trifase col-
legata a terra.

Svolgimento delle misure con un'unica mano

Il distanziatore presente sul cavo di misura permette di arrestare i due manici. Con una semplice rotazione è pos-
sibile regolare la distanza tra un puntale e l'altro (prese Schuko/CEE).

Illuminazione del punto di misura

Premere a lungo il tasto L.H (memoria dati) per accendere/spegnere la luce che illumina il punto di misura.
Test di continuità
Applicare i puntali di misura al cavo, fusibile, ecc. da controllare. Con una resistenza di 0 - 2 k, sul display com-
pare il valore di resistenza e lo strumento emette un segnale acustico sino a circa 50 . Se il valore misurato è
> 2 k, sul display compare il simbolo „OL" di overflow.

Test interruttori FI/RCD

Lo strumento Profi III LCD+ della Testboy
tore automatico FI/RCD premendo due tasti (FI\RCD). Il test viene effettuato sull'interruttore FI/RCD (max. 30 mA)
tra fase e conduttore di protezione (max. 240 V).

Retroilluminazione

La retroilluminazione del display è permanente
®
Testboy Profi III LCD+
è in grado di generare un carico che permette di far scattare un interrut-
®
