ACHTUNG!
Bitte nehmen Sie alle Anschlüsse an Ihrem C 390DD erst dann vor, wenn die Einheit aus der Steckdose ausgesteckt ist. Außerdem wird empfohlen, beim
Verbinden oder Trennen von Signal- oder Netzverbindungen alle anderen Komponenten vom Netz zu trennen oder auszuschalten.
1 COMPUTER
• Schließen Sie das Schnittstellencomputeraudio mit dem Typ-A-zu-
Typ-B-Kabelsteckverbinder (nicht im Lieferumfang enthalten) an
diesen asynchronen Typ-B-USB-Eingang an, um 24/96-PCM-Inhalte
direkt von Ihrem PC oder MAC zu streamen.
• Weitere Informationen zu diesem Punkt finden Sie außerdem unter
ÜBER DEN COMPUTER ZUHÖREN im SONSTIGE FUNKTIONEN auf der
Seite BETRIEB.
2 DIGITAL USB BACK (DIGITAL-USB RÜCKSEITE)
• An diesen Eingang kann ein USB-Massenspeichergerät
angeschlossen werden. Zu den typischen, mit dem C 390DD
kompatiblen USB-Massenspeichergeräten gehören tragbare Flash-
Speicher-Geräte und externe Festplatten (FAT32-formatiert).
3 DIGITAL AES/EBU
• Digitalaudio-Streams von professionellen Audioquellen wie
beispielsweise SACD/CD-Player oder Prozessoren können an diesen
XLR-Steckverbinder angeschlossen werden.
• Bei High-End-Quellen mit höheren Abtastraten wie beispielsweise
176 kHz und 192 kHz wird dringend empfohlen, diese Quellen mit
dem AES/EBU IN-Steckverbinder zu verbinden. Der AES/EBU IN-
Steckverbinder kann solche Quellen mit hohen Abtastraten sehr gut
handhaben.
4 COAXIAL IN 1-2, OPTICAL IN 1-2
• Am entsprechenden optischen oder koaxialen digitalen Ausgang
von Quellen anschließen, wie z. B. CD- oder BD/DVD-Player, digitale
Kabelbox, digitaler Tuner und andere Komponenten.
COAXIAL OUT, OPTICAL OUT
• Verbinden Sie die optischen oder koaxialen Digitalausgänge mit
dem entsprechenden S/PDIF-Digitaleingang eines aufzeichnenden
Gerätes wie z. B. Receivers, Computer-Soundkarte oder andere
digitale Prozessoren.
IDENTIFIZIERUNG DER BEDIENELEMENTE
7
8
9
10
2
3
4
5
5 SPEAKERS (LAUTSPRECHER)
Verbinden Sie den rechten Lautsprecher mit den Anschlüssen „R+"
und „R-". Stellen Sie hierbei sicher, dass der Anschluss „R+" mit der
Anschlussklemme „+" des Lautsprechers und der Anschluss „R-" mit der
Anschlussklemme „-" es Lautsprechers verbunden ist. Verbinden Sie
den linken Lautsprecher mit den Anschlüssen „L+" und „L-". Stellen Sie
hierbei sicher, dass der Anschluss „L+" mit der Anschlussklemme „+" des
Lautsprechers und der Anschluss „L-" mit der Anschlussklemme „-" es
Lautsprechers verbunden ist.
Es gibt zwei Sätze von Ausgängen für die LAUTSPRECHER. Sie sind
von der Funktion her identisch (parallele Verbindung) und werden
zur Vereinfachung von Bi-Wiring mit schweren Audiophilkabeln
bereitgestellt. Überprüfen Sie vor dem Betrieb des C 390DD Ihre
Lautsprecherverbindungen.
BI-WIRING
Die meisten modernen Qualitätslautsprecher bieten die Option von
Bi-Wiring an. Hierbei wird das HF-Crossover vom LF-Crossover getrennt
und eine bessere Leistung geboten, indem verhindert wird, dass der LF-
Rückstrom die HF-Leistung beeinträchtigt. Falls Sie sich zu einem Bi-Wiring
entschließen, müssen Sie sicherstellen, dass Sie die „Verbindungen" am
Lautsprecher, der die LF- und HF-Teile verbindet, entfernen (diese sind für
Anschlüsse mit einem Draht bereitgestellt). Dieses Thema sollte ebenfalls
im Lautsprecherhandbuch erläutert sein.
HINWEIS
Verwenden Sie Litzenleitungen mit mindestens 1,5 mm² oder im
Optimalfall spezielle Lautsprecherkabel. Die Verbindungen zum
C 390DD können mit Bananensteckern hergestellt werden. Blanker
Draht oder Stifte können ebenfalls verwendet werden. Lösen Sie hierzu
die Kunststoffmutter des Terminals, stellen Sie eine saubere, ordentliche
Verbindung her und ziehen Sie wieder fest an. Um die Gefahr eines
Kurzschlusses zu verringern, sollte für den Anschluß höchstens etwa ein
Zentimeter blanker Draht oder Adernendhülse verwendet werden.

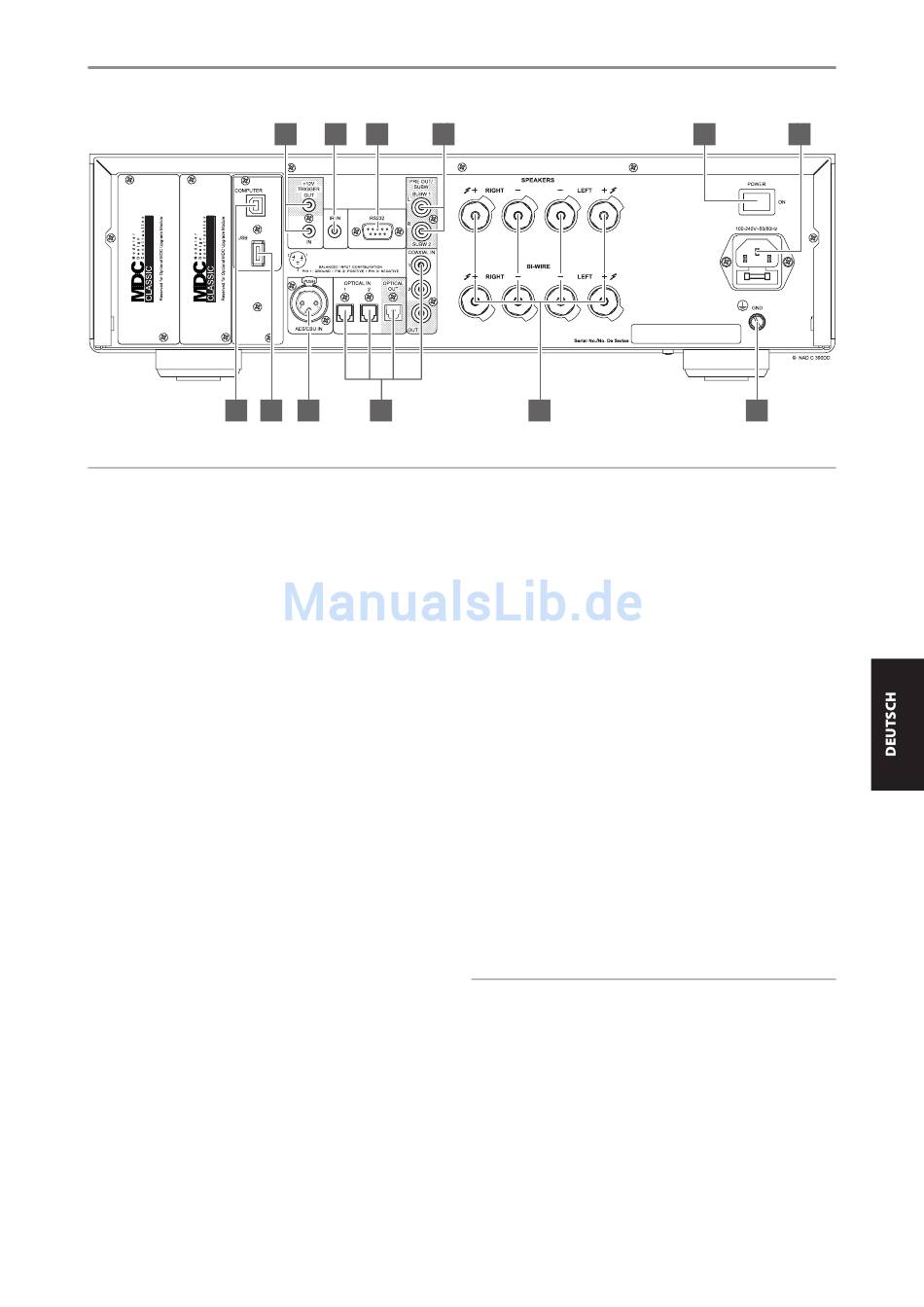

RÜCKWAND
11
12
6
7
