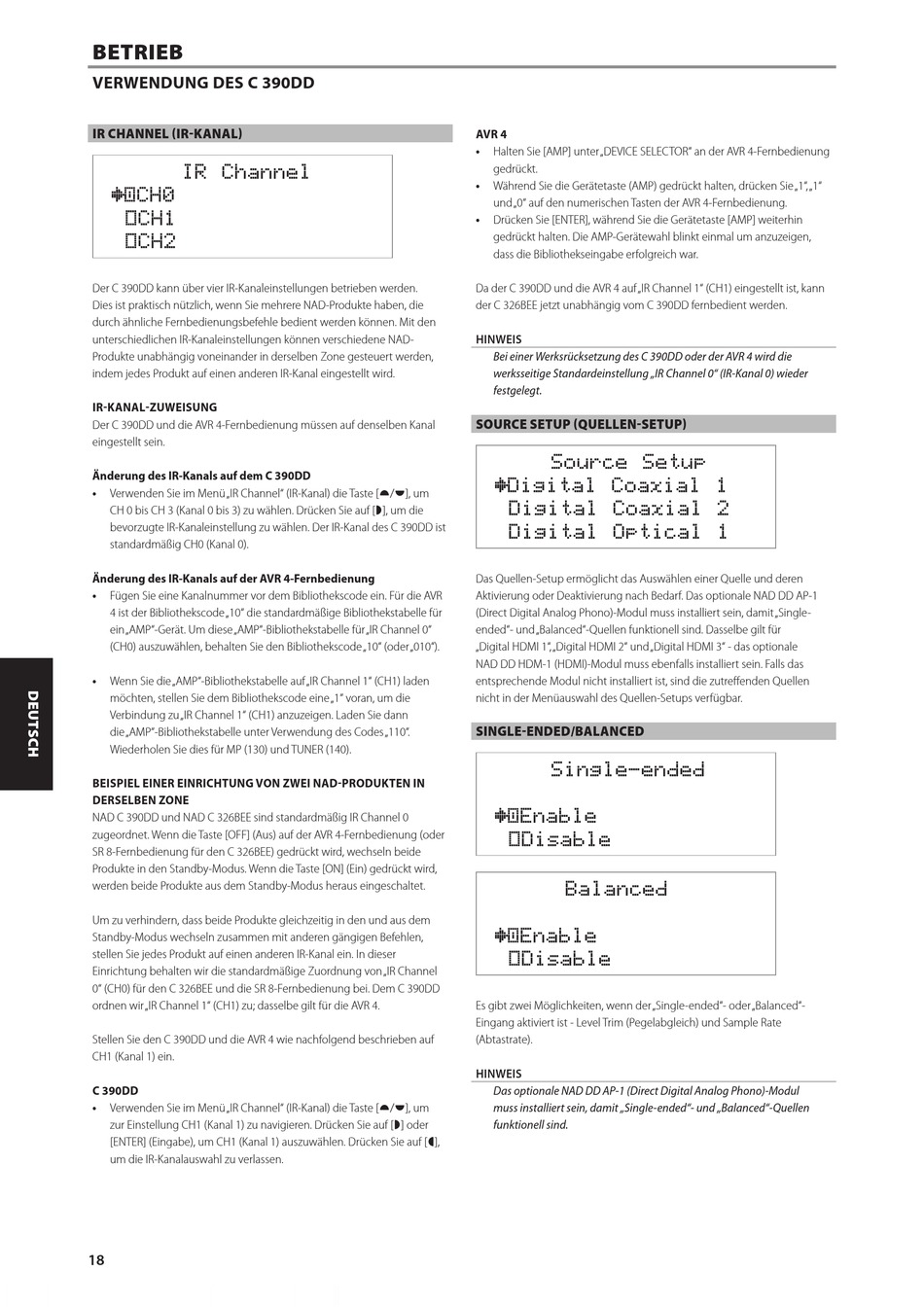

BETRIEB
VERWENDUNG DES C 390DD
IR CHANNEL (IR-KANAL)
IR Channel
}~CH0
`CH1
`CH2
Der C 390DD kann über vier IR-Kanaleinstellungen betrieben werden.
Dies ist praktisch nützlich, wenn Sie mehrere NAD-Produkte haben, die
durch ähnliche Fernbedienungsbefehle bedient werden können. Mit den
unterschiedlichen IR-Kanaleinstellungen können verschiedene NAD-
Produkte unabhängig voneinander in derselben Zone gesteuert werden,
indem jedes Produkt auf einen anderen IR-Kanal eingestellt wird.
IR-KANAL-ZUWEISUNG
Der C 390DD und die AVR 4-Fernbedienung müssen auf denselben Kanal
eingestellt sein.
Änderung des IR-Kanals auf dem C 390DD
• Verwenden Sie im Menü „IR Channel" (IR-Kanal) die Taste [D/F], um
CH 0 bis CH 3 (Kanal 0 bis 3) zu wählen. Drücken Sie auf [S], um die
bevorzugte IR-Kanaleinstellung zu wählen. Der IR-Kanal des C 390DD ist
standardmäßig CH0 (Kanal 0).
Änderung des IR-Kanals auf der AVR 4-Fernbedienung
• Fügen Sie eine Kanalnummer vor dem Bibliothekscode ein. Für die AVR
4 ist der Bibliothekscode „10" die standardmäßige Bibliothekstabelle für
ein „AMP"-Gerät. Um diese „AMP"-Bibliothekstabelle für „IR Channel 0"
(CH0) auszuwählen, behalten Sie den Bibliothekscode „10" (oder „010").
• Wenn Sie die „AMP"-Bibliothekstabelle auf „IR Channel 1" (CH1) laden
möchten, stellen Sie dem Bibliothekscode eine „1" voran, um die
Verbindung zu „IR Channel 1" (CH1) anzuzeigen. Laden Sie dann
die „AMP"-Bibliothekstabelle unter Verwendung des Codes „110".
Wiederholen Sie dies für MP (130) und TUNER (140).
BEISPIEL EINER EINRICHTUNG VON ZWEI NAD-PRODUKTEN IN
DERSELBEN ZONE
NAD C 390DD und NAD C 326BEE sind standardmäßig IR Channel 0
zugeordnet. Wenn die Taste [OFF] (Aus) auf der AVR 4-Fernbedienung (oder
SR 8-Fernbedienung für den C 326BEE) gedrückt wird, wechseln beide
Produkte in den Standby-Modus. Wenn die Taste [ON] (Ein) gedrückt wird,
werden beide Produkte aus dem Standby-Modus heraus eingeschaltet.
Um zu verhindern, dass beide Produkte gleichzeitig in den und aus dem
Standby-Modus wechseln zusammen mit anderen gängigen Befehlen,
stellen Sie jedes Produkt auf einen anderen IR-Kanal ein. In dieser
Einrichtung behalten wir die standardmäßige Zuordnung von „IR Channel
0" (CH0) für den C 326BEE und die SR 8-Fernbedienung bei. Dem C 390DD
ordnen wir „IR Channel 1" (CH1) zu; dasselbe gilt für die AVR 4.
Stellen Sie den C 390DD und die AVR 4 wie nachfolgend beschrieben auf
CH1 (Kanal 1) ein.
C 390DD
• Verwenden Sie im Menü „IR Channel" (IR-Kanal) die Taste [D/F], um
zur Einstellung CH1 (Kanal 1) zu navigieren. Drücken Sie auf [S] oder
[ENTER] (Eingabe), um CH1 (Kanal 1) auszuwählen. Drücken Sie auf [A],
um die IR-Kanalauswahl zu verlassen.
18
AVR 4
• Halten Sie [AMP] unter „DEVICE SELECTOR" an der AVR 4-Fernbedienung
gedrückt.
• Während Sie die Gerätetaste (AMP) gedrückt halten, drücken Sie „1", „1"
und „0" auf den numerischen Tasten der AVR 4-Fernbedienung.
• Drücken Sie [ENTER], während Sie die Gerätetaste [AMP] weiterhin
gedrückt halten. Die AMP-Gerätewahl blinkt einmal um anzuzeigen,
dass die Bibliothekseingabe erfolgreich war.
Da der C 390DD und die AVR 4 auf „IR Channel 1" (CH1) eingestellt ist, kann
der C 326BEE jetzt unabhängig vom C 390DD fernbedient werden.
HINWEIS
Bei einer Werksrücksetzung des C 390DD oder der AVR 4 wird die
werksseitige Standardeinstellung „IR Channel 0" (IR-Kanal 0) wieder
festgelegt.
SOURCE SETUP (QUELLEN-SETUP)
Source Setup
}Digital Coaxial 1
Digital Coaxial 2
Digital Optical 1
Das Quellen-Setup ermöglicht das Auswählen einer Quelle und deren
Aktivierung oder Deaktivierung nach Bedarf. Das optionale NAD DD AP-1
(Direct Digital Analog Phono)-Modul muss installiert sein, damit „Single-
ended"- und „Balanced"-Quellen funktionell sind. Dasselbe gilt für
„Digital HDMI 1", „Digital HDMI 2" und „Digital HDMI 3" - das optionale
NAD DD HDM-1 (HDMI)-Modul muss ebenfalls installiert sein. Falls das
entsprechende Modul nicht installiert ist, sind die zutreffenden Quellen
nicht in der Menüauswahl des Quellen-Setups verfügbar.
SINGLE-ENDED/BALANCED
Single-ended
}~Enable
`Disable
Balanced
}~Enable
`Disable
Es gibt zwei Möglichkeiten, wenn der „Single-ended"- oder „Balanced"-
Eingang aktiviert ist - Level Trim (Pegelabgleich) und Sample Rate
(Abtastrate).
HINWEIS
Das optionale NAD DD AP-1 (Direct Digital Analog Phono)-Modul
muss installiert sein, damit „Single-ended"- und „Balanced"-Quellen
funktionell sind.
