IDENTIFIZIERUNG DER BEDIENELEMENTE

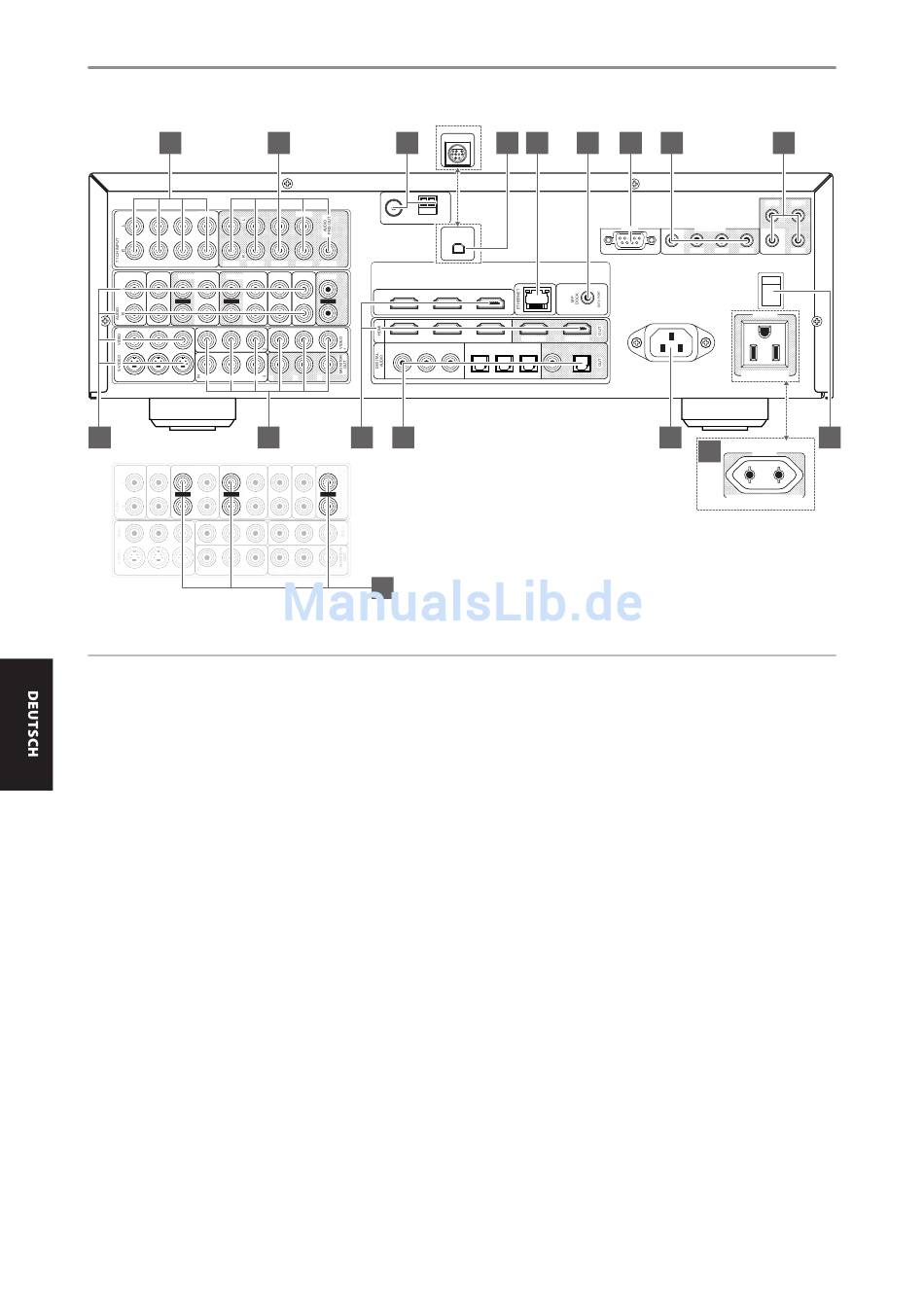

RÜCKWAND
1
SUBW
FRONT
SURR
SURR-B
CENTER
FRONT
SURR
AUDIO 6
AUDIO 5
OUT AUDIO 4 IN
OUT AUDIO 3 IN
ZONE 4
ZONE 3
Y
P
P
B
R
3
2
1
Y
P
P
B
R
10
12
AUDIO 6
AUDIO 5
OUT AUDIO 4 IN
OUT AUDIO 3 IN
ZONE 4
ZONE 3
Y
P
P
B
R
Y
P
P
B
R
ACHTUNG!
Bitte nehmen Sie alle Anschlüsse an Ihrem T 187 erst dann vor, wenn die Einheit aus der Steckdose ausgesteckt ist. Außerdem wird empfohlen, beim
Verbinden oder Trennen von Signal- oder Netzverbindungen alle anderen Komponenten vom Netz zu trennen oder auszuschalten.
1 7.1 CHANNEL INPUT (7.1 KANALEINGANG)
·
Zum Anschluß an die entsprechenden analogen Audioausgänge
einer Mehrkanal-Signalquelle wie z. B. ein DVD-Audio- oder
Mehrkanal-SACD-Player oder ein externer Mehrkanal-
Dekoder (kopiergeschützte Formate erlauben nur die analoge
Signalübertragung). In der Regel erzeugen diese Signalquellen
ein 5.1-Ausgangssignal. In solchen Fällen bleiben die Buchsen
SURROUND BACK frei. Die an diesen Buchsen vorhandenen Signale
können durch Auswahl von „Source 7" (standardmäßiger Externer
7.1-Kanaleingang) gehört werden.
·
Für diesen „7.1 CHANNEL INPUT" ist außer der Master-Volume-
Einstellung keine Basseinstellung oder andere Signalbearbeitung
verfügbar.
·
Da die Mehrkanal-Audioausgänge eines DVD/BD-Player an diese
Buchsen angeschlossen werden können, liefern die eigenen Dolby-
Digital-/DTS-Dekoder und D/A-Wandler des T 187 über eine digitale
Verbindung schon hervorragende Ergebnisse.
2 AUDIO PRE-OUT
Mit dem Vorverstärkerausgang „AUDIO PRE-OUT" ist der Einsatz des T 187
für einige oder alle Kanäle als Vorverstärker für externe Endstufen möglich.
·
Verbinden Sie die Buchsen FRONT L, FRONT R, CENTER, SURR
R, SURR L, SURR-BL und SURR-BR mit den entsprechenden
Kanaleingängen einer Endstufe oder eines Verstärkers, der die
jeweiligen Lautsprecher versorgt.
·
Verbinden Sie den Ausgang SUBW 1, SUBW 2 oder beide mit einem
aktiven Subwoofer oder mit einem Leistungsverstärkerkanal, der ein
passives System versorgt.
·
Im Gegensatz zu den Vollbandkanälen ist für einen Subwoofer im
T 187 keine Endstufe eingebaut.
8
230V VERSION ONLY
2
3
ANTENNA
SUBW 2
FM
GND AM
SURR-B
SUBW 1
CENTER
AUDIO 2
AUDIO 1
ZONE 2
ZONE 2
HDMI IN 6
HDMI IN 5
Y
P
P
B
R
HDMI IN 3
HDMI IN 2
3
2
COAXIAL
Y
P
P
B
R
13
14
AUDIO 2
AUDIO 1
ZONE 2
ZONE 2
Y
P
P
B
R
Y
P
P
B
R
11
4
5
6
DAB
RS-232
XM
HDMI IN 4
HDMI IN 1
HDMI OUT 2
HDMI OUT 1
1
3
2
1
OPTICAL
3 FM-ANTENNEN-ANSCHLUSS
·
Die mitgelieferte Dipol-FM-Antenne kann über den ebenfalls
mitgelieferten Symmetrieradapter am FM-Anschluß angeschlossen
werden. Sie funktioniert in der Regel am besten, wenn man sie
auf einer vertikalen Oberfläche wie z. B. einer Wand, so montiert,
daß ihre Arme ganz ausgebreitet sind und senkrecht zum
Signalursprungspunkt ein T bilden.
AM-ANTENNEN-ANSCHLUSS
Für den Mittelwellenempfang ist die im Lieferumfang des T 187 enthaltene
AM-Ringantenne (oder ein entsprechendes Produkt) erforderlich.
·
Schließen Sie die mitgelieferte AM-Ringantenne an diesen Klemmen an.
Wenn Sie eine externe AM-Antenne verwenden, verbinden Sie die AM-
und GND-Klemme gemäß den mit der Antenne gelieferten Hinweisen.
·
Testen Sie für einen optimalen Empfang verschiedene
Antennenpositionen. Eine vertikale Ausrichtung bietet in der
Regel die besten Ergebnisse. Das Aufstellen der Antenne in
der Nähe von großen Metallgegenständen (Haushaltsgeräten,
Heizkörpern) oder die Verlängerung der Antennenzuleitung kann zu
Empfangsstörungen führen.
·
Weitere Informationen zu diesem Punkt finden Sie außerdem unter
ZUSAMMENBAUEN DER RINGANTENNE im Abschnitt AM/FM-RADIO
HÖREN auf der Seite BETRIEB.
7
8
9
OUT 1
OUT 2
+12V TRIGGER
IN
OUT 1
OUT 2
OUT 3
IN
OUT 3
POWER
ON
SWITCHED
AC OUTLET 120V ~ 60Hz
120W 1A MAX
© NAD T 187
15
16
SWITCHED
AC OUTLET 230V ~ 50Hz 120W 0.5A MAX
230V VERSION ONLY
