3
Flächenverbinder 212x20x3mm
Sperrholz
4
Seitenruder
8
Bau- und Bedienungsanleitung ZLIN 50 Red Bull 1200mm ARF

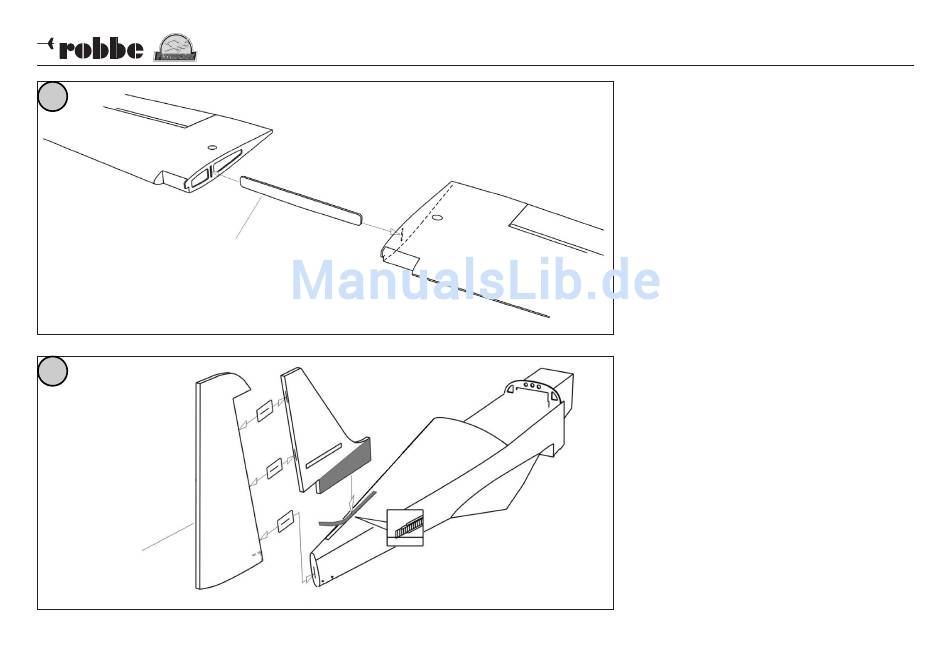

3. Tragflächenverbindung
Kleben Sie den Sperrholz-Flächenverbinder mit
Ropoxi 5-Minuten-Epoxydkleber in eine Trag-
fläche ein. Verkleben Sie danach beide Trag-
flächenhälften ebenfalls mit Ropoxi 5-Minuten-
Epoxydkleber. Achten Sie dabei auf den exakten
Sitz der Tragflächen zueinander.
Lassen Sie die Verklebung gut trocknen.
4. Seitenleitwerksmontage
Entfernen Sie mit einem scharfen Cutter die Fo-
lienbespannung des Seitenleitwerkschlitzes auf
dem Rumpf. Kleben Sie das Seitenleitwerk mit
Sekundenkleber fest. Anschliessend verkleben
Sie die Scharniere für das Seitenruder mit Se-
kundenkleber im Seitenleitwerk und im Rumpf.
Richten Sie das Leitwerk exakt rechtwinklig
auf dem Rumpf aus.
No. FW004005
