Bau- und Bedienungsanleitung ZLIN 50 Red Bull 1200mm ARF
8a
Höhenrudergestänge
Seitenrudergestänge
∅1,5x570mm
∅1,5x550mm

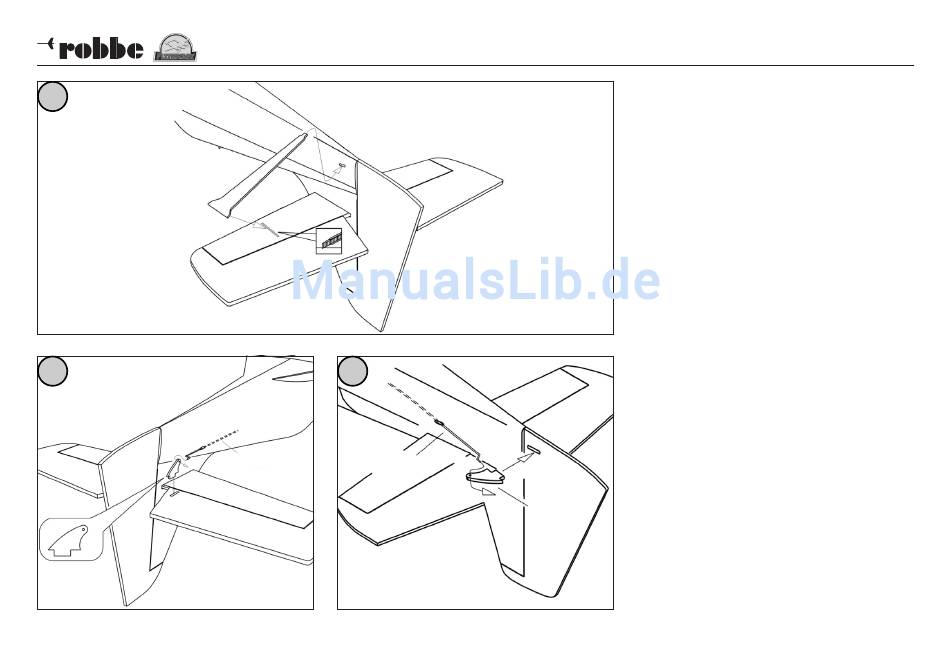

7. Montage der Höhenleitwerksstreben
Entfernen Sie die Folienbespannung auf dem
Höhenleitwerk im Bereich der Klebestelle der
Höhenleitwerksstrebe. Schneiden Sie dabei das
Holz nicht ein!
Mit Sekundenkleber werden die Streben in die
Schlitze am Rumpf und auf dem Höhenruder
verklebt.
8. und 8a. Montage des Höhen- und Seitenru-
dergestänges
Führen Sie die Gestänge wie abgebildet durch die
Öffnungen im Rumpf ein. Hängen Sie die Ruder-
hörner in die Gestänge ein. Kleben Sie dann die
Ruderhörner mit Sekundenkleber fest.
Falls die Gestänge zu kurz sein sollten, können Sie
diese mit einer Löthülse servoseitig verlängern.
Ruderhorn
No. FW004005
