Bau- und Bedienungsanleitung ZLIN 50 Red Bull 1200mm ARF
Motor 3545/920 mit Heckmontage
PM3x25mm
d3xD12mm
Sperrholzverstärkung

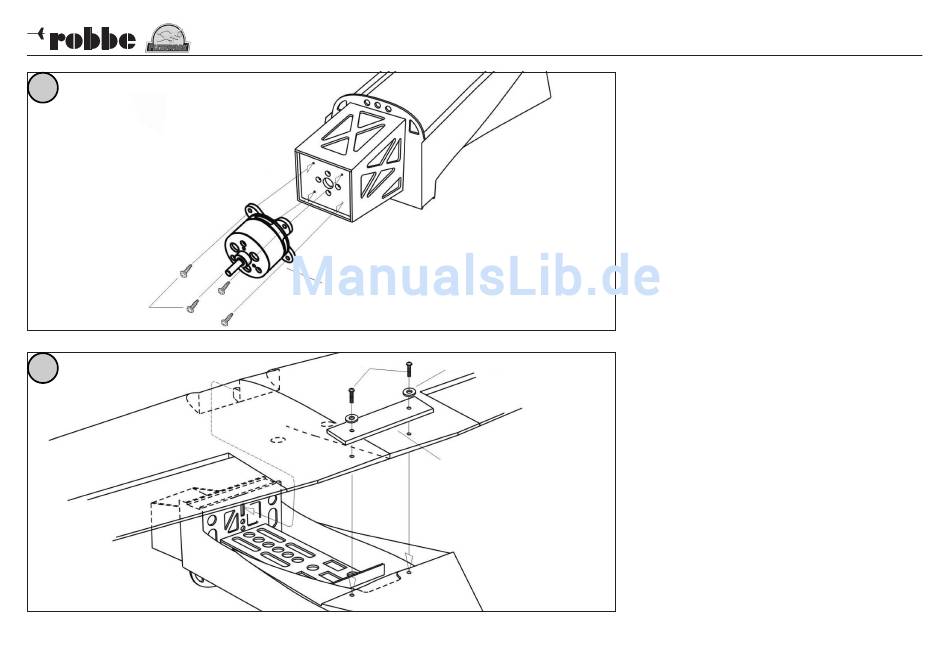

11. Motormontage
Verschrauben Sie den Motor mit dem Motorträger
wie abgebildet. Danach befestigen Sie die Motorein-
heit mit den vier Schrauben PA3x12mm am Motor-
spant.
12. Tragflächenmontage
Stecken Sie die Tragfläche mit der Befestigungs-
lasche in den Aufnahmeschlitz am Fahrwerks-
spant ein.
Sichern Sie die Tragfläche mit den beiden
Schrauben PM3x25, den Unterlegscheiben
d3xD12mm und der Sperrholzverstärkung am
Rumpf (s. Abbildung).
