1
2
Bau- und Bedienungsanleitung ZLIN 50 Red Bull 1200mm ARF
d2mm
M2mm
Gestänge ∅1,5x60mm

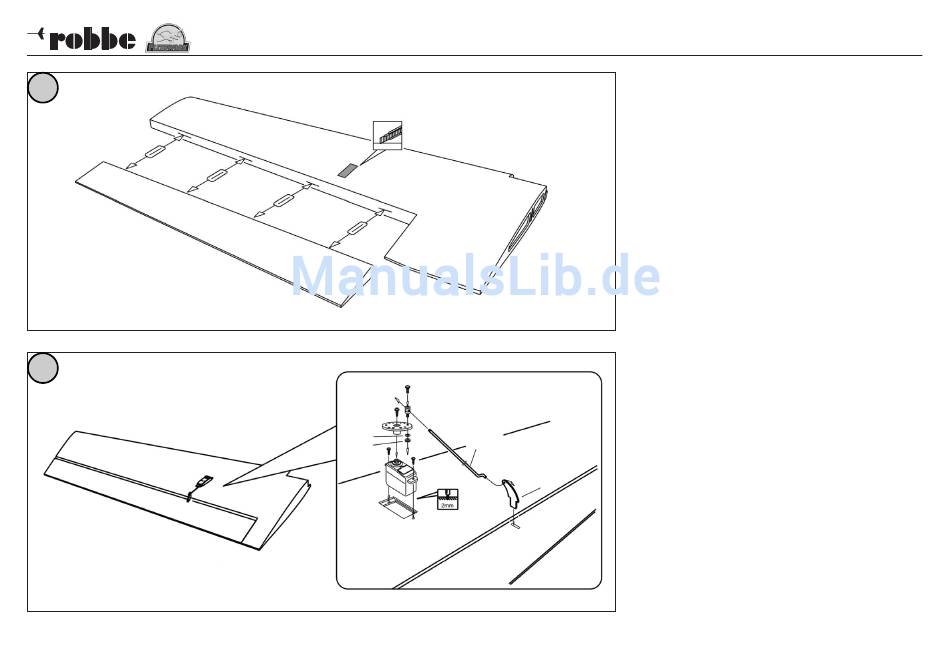

1. Einbau des Querruders
Entfernen Sie mit einem scharfen Cutter die
Folienbespannung über dem Servoaufnahme-
schacht.
Die Scharniere für das Querruder werden mit
Sekundenkleber in der Tragfläche und dem
Querruder eingeklebt. Nach Trocknung der Kle-
bestellen das Ruder auf Leichtgängigkeit über-
prüfen und ggf. etwas nacharbeiten.
Verfahren Sie bei der zweiten Tragflächenhälfte
ebenso.
2. Einbau des Querruderservos
Kleben Sie das Ruderhorn mit Sekundenkleber im
Querruder fest. Führen Sie ein Servoverlängerungs-
kabel (Nr. 4645) durch die Öffung auf der Tragflä-
chenoberseite und verbinden Sie es mit dem Quer-
ruderservo. Sichern Sie diese Steckverbindungen
durch einen Klebestreifen.
Bohren Sie die Befestigungslöcher für das Ser-
vo mit 2mm vor und schrauben Sie das Servo im
Ruderhorn
Aufnahmeschacht fest. Danach das Servo mittels
Fernsteuerung in die Neutralstellung bringen und
das Gestänge am Servo einhängen und im Gegen-
anschluss am Ruderhorn. Dabei das Querruder so
einstellen, dass es keinen Ausschlag nach oben
oder unten aufweist. Verfahren Sie bei der zweiten
Tragflächenhälfte ebenso.
No. FW004005
7
