5
Seitenruder
6
Bau- und Bedienungsanleitung ZLIN 50 Red Bull 1200mm ARF
Spornradhalterung
PWA2.3x10mm
Rad 25mm
3x4mm
Auf genaue
Ausrichtung achten!
Höhenruder

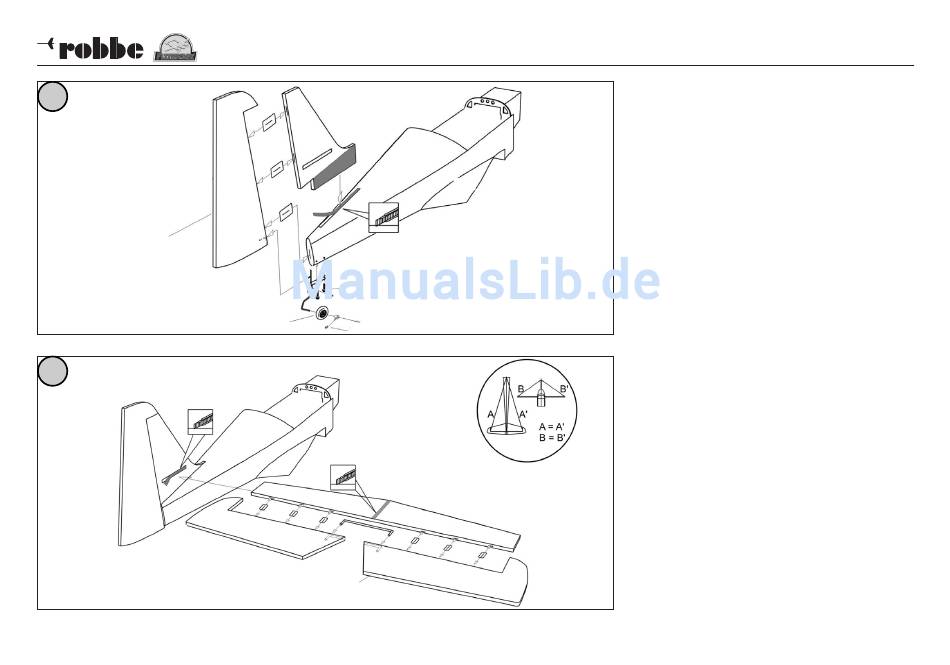

5. Montage des Spornrads und des Seitenru-
ders
Führen Sie die Spornradhalterung über den
Fahrwerksdraht (s. Abb.). Verkleben Sie an-
schliessend den Fahrwerksdraht mit dem Sei-
tenruder. Setzen Sie danach das Seitenruder
mit Sekundenkleber in die Scharniere ein und
montien Sie das Spornrad wie abgebildet.
Nach Trocknung der Klebestellen das Ruder
auf Leichtgängigkeit überprüfen und ggf. etwas
nacharbeiten.
6. Montage des Höhenleitwerks
Entfernen Sie mit einem scharfen Cutter die
Folienbespannung des Höhenleitwerkschlitzes
am Seitenleitwerk und auf dem Höhenleitwerk.
Verkeben Sie dann das Höhenleitwerk mit Se-
kundenkleber im Seitenleitwerk. Anschliessend
fädeln Sie den Ruderverbindungsdraht durch
den Schlitz im Seitenleitwerk. Jetzt werden die
Höhenruder mit Sekundenkleber, der Verbin-
dungsdraht im Höhenleitwerk mit Ropoxi 5-Mi-
nuten-Epoxydkleber verklebt.
Nach Trocknung der Klebestellen die Ruder
auf Leichtgängigkeit überprüfen und ggf. etwas
nacharbeiten.
No. FW004005
