Montageablauf
5

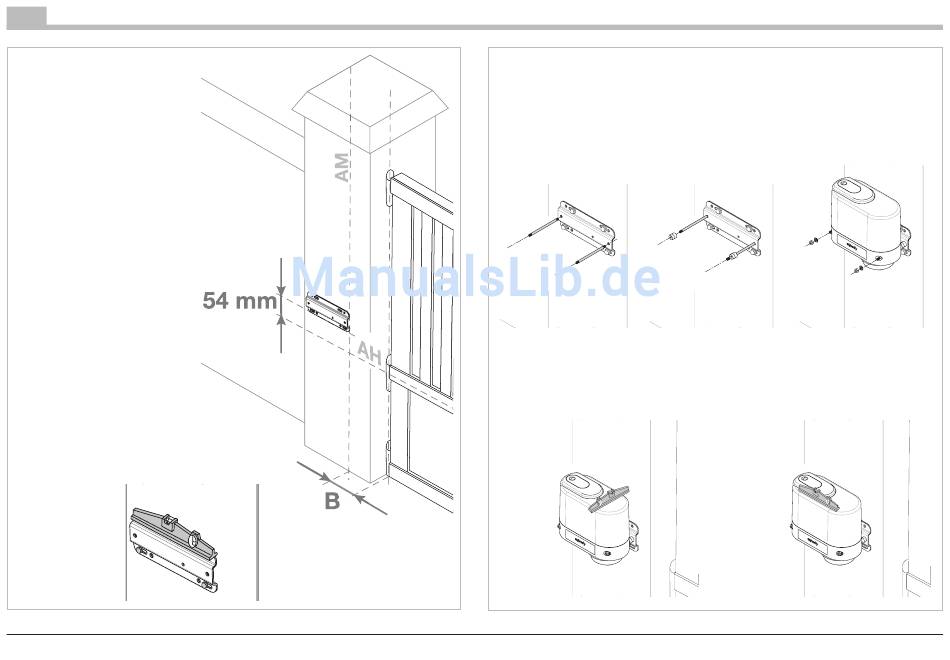

Montage der Befestigungsplatte
Eine waagerechte Achse AH
in der Mitte der Versteifung
senkrecht zur Drehachse des
Tors anzeichnen.
Die Achse auf den Pfosten
verlängern, bis diese die Achse
AM schneidet.
Tor ohne Versteifung: Wenn
das
Tor
über
keine
Ver-
steifungen verfügt, die Antriebe
etwa auf 1/3 der Torflügelhöhe
von unten anbringen.
Darüber hinaus sind Verstärkungs-
platten
zur
Befestigung
der
Torflügelgabeln
vorzusehen
(siehe S. 4).
Die Befestigungsplatte Antrieb/
Pfosten im Abstand von 54 mm
oberhalb von AH anbringen.
Die Bohrlöcher anzeichnen und
bohren: Zur besseren Justierung
für die Markierungen die Rund-
löcher verwenden, die Bohrungen
anbringen,
anschließend
die
Befestigungsplatte
umdrehen
und mit Hilfe der Langlöcher
befestigen.
Prüfen, ob die Befestigungsplatte
waagerecht aus-
gerichtet ist.
Montage des Antriebs an der Befestigungsplatte
1. Die Befestigungsbolzen
2. Die Distanzhülsen auf
an der Befestigungsplatte
die Befestigungsbolzen
des Pfostens anbringen
aufschieben.
und bis zum Gewinde-
grund einschrauben.
Prüfen, ob der Antrieb waagerecht ausgerichtet ist.
3. Den Antrieb auf die
Befestigungsbolzen
schieben und fixieren.
