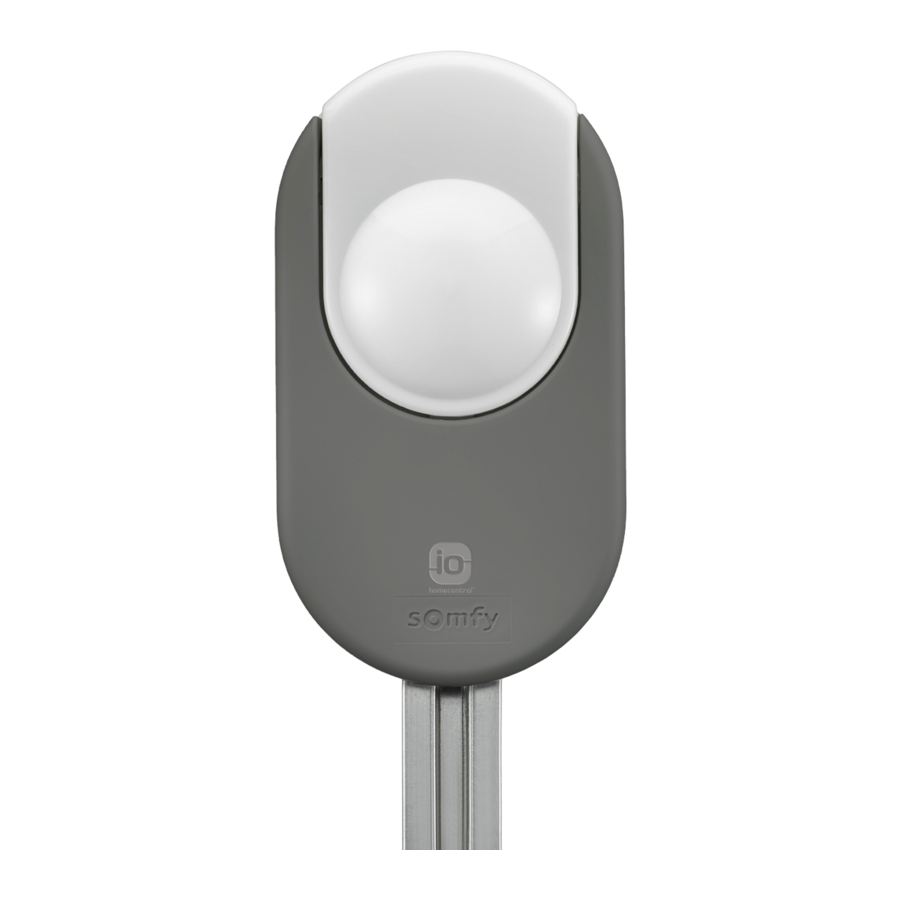

Dexxo Pro io
Manuel d'installation
FR
Gebrauchsanleitung
DE
Manuale d'installazione
IT
Installation manual
EN
Installatiegids
NL
Instrukcja montażu
PL
Situo io
Telis 1 io
Situo io A/M
Situo io mobile
5117832A
i
i
i
ok
C
C
Impresario
Telis
Chronis io
Composio io
i
ok
Keytis io
Keytis Home io
Keygo io
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY Dexxo Pro io Serie
Inhaltszusammenfassung für SOMFY Dexxo Pro io Serie
- Seite 1 Dexxo Pro io Manuel d’installation Gebrauchsanleitung Manuale d’installazione Installation manual Installatiegids Instrukcja montażu Situo io Telis 1 io Impresario Telis Keytis io Keygo io Situo io A/M Chronis io Composio io Keytis Home io Situo io mobile 5117832A...
-
Seite 2: Inhaltsverzeichnis
INHALT ALLGEMEINES ���������������������������������������������������������� 2 SICHERHEITSVORSCHRIFTEN �������������������������������������������� 2 Warnhinweis - Wichtige Sicherheitshinweise Sicherheitsvorschriften PRODUKTBESCHREIBUNG ����������������������������������������������� 2 Lieferumfang Anwendungsbereich VOR DER MONTAGE PRÜFEN ��������������������������������������������� 3 Vorbereitende Prüfungen Sicherheitsvorschriften MONTAGE ������������������������������������������������������������� 3 Montagehöhe Montageanleitung PROGRAMMIERUNG ����������������������������������������������������� 5 Beschreibung der Programmiertasten Selbstlern-Funktion Beschreibung des Keytis-Funkhandsenders Beschreibung des Keygo-Funkhandsenders Programmierung der Keytis-Funkhandsender Programmierung der Keygo-Funkhandsender... -
Seite 3: Allgemeines
Die Installation und Einstellung dieses Produkts liegen in der Verantwortung des Installateurs und müssen die gesetzlichen Anforderungen des Landes erfüllen, in dem es eingesetzt wird. Wenn bei der Installation dieses Produkts Fragen auftauchen und für alle weiterführenden Informationen steht die Internetseite www.somfy.com zur Verfügung. -
Seite 4: Vor Der Montage Prüfen
- den “Bausatz für teilweise oder nicht nach außen überragende Schwingtore” Art. Nr.: 2400458. Einige dieser Tore können nicht mit einem Antriebssystem ausgestattet werden, bitte wenden Sie sich an den Technischen Dienst von SOMFY. Torgröße (Abb. 3) Für die Torhöchstlaufpunkte kann der Laufweg optimiert werden: •... - Seite 5 Montage der zweiteiligen Führungsschiene (Abb. 6) [1] [2] [3]. Die zwei Teilstücke der Schiene auseinanderklappen. Sicherstellen, dass die Kette oder der Riemen nicht über Kreuz laufen. [4]. Die zwei Teilstücke der Schiene mit Hilfe des Verbindungsstücks verbinden. [5]. Mit Hilfe der acht Befestigungsschrauben befestigen. [6].
-
Seite 6: Programmierung
PROGRAMMIERUNG Beschreibung der Programmiertasten . 2 Sek. drücken: Einlernen der Funkhandsender . 7 Sek. drücken: Löschen der Funkhandsender . 0,5 Sek. drücken: Öffnen und Schließen des Einstellmenüs . 2 Sek. drücken: Aktivieren der Selbstlern-Funktion . 7 Sek. drücken: Löschen der Selbstlern-Funktion und der Einstellungen . -
Seite 7: Programmierung Der Keytis-Funkhandsender
Einsetzen der Batterie bei Keytis-Funkhandsendern Abb. 18 Programmierung der Keytis-Funkhandsender Abb. 19 bis 23 . Wenn es in der Anlage bereits andere io-homecontrol®-Produkte mit mindestens einem programmierten Funkhandsender gibt, muss vor der Programmierung der Funkhandsender unbedingt der Programmierungsschritt „Übertragen des Schlüssels (Key)“ (Abb. 20) durchgeführt werden. . -
Seite 8: Programmierung Der Keygo-Funkhandsender
Programmierung der Keygo-Funkhandsender Abb. 24 und 25 Die Programmierung erfolgt für jede Bedientaste einzeln. Zum Löschen einer bereits programmierten Taste siehe Kapitel Löschen der Keygo-Funkhandsender. Die Programmierung eines Funkhandsenders kann auf zwei Arten durchgeführt werden: • Programmierung mit dem Dexxo Pro-Antrieb. •... -
Seite 9: Anschluss Des Zubehörs
ANSCHLUSS DES ZUBEHÖRS Beschreibung des Zubehörs Abb. 30 Nr. in Abb. Description Nr. in Abb. Decription Warnleuchte Notstrom-Akku Außenbeleuchtung Schlupftürkontakt-Set Codetaster Lichtschranken Schlüsseltaster Reflexions Lichtschranke Antenne Sicherheitsleiste Elektrischer Anschluss des Zubehörs Abb. 30 bis 39 Spannungsversorgung des Antriebs vor jedem Eingriff an den Zubehörprodukten unterbrechen. Wenn die Anzeige nach dem Eingriff weiterhin nicht aufleuchtet, Verkabelung überprüfen (Kurzschluss oder Falschpolung möglich). -
Seite 10: Einstellung
EINSTELLUNG Allgemeines Einstellungsschema Abb. 40 Bedeutung der verschiedenen Einstellungen Code Bezeichnung werte Anmerkungen Betriebsmodus 0: Toggel Mode Der Betrieb im Modus „automatisch schließen“ ist nur möglich, wenn 1: automatisch schließen Lichtschranken installiert sind. Das heißt P2=1 oder P2=2. Im Modus „automatisch schließen“ erfolgt die Tür-Zu-Bewegung automatisch, sobald die unter der Einstellung „t0“... -
Seite 11: Programmierung Der Io Keygo-Funkhandsender Für Vollständiges Und Teilweises Öffnen
Programmierungsbeispiel: Einstellung der Schließgeschwindigkeit „P7“ (Abb. 38) Einstellung langes Abbremsen „P7“ = 2. Sonderfall: Einstellung der Stellung des Tores für teilweise Öffnung (Abb. 39) Zur Einstellung „P6“ gehen und mit „OK“ bestätigen Das Tor in die gewünschte Stellung für teilweise Öffnung bringen: . -
Seite 12: Löschen Der Funkhandsender Und Aller Einstellungen
SONDERFUNKTIONEN Nach einer Stromunterbrechung erfolgt als Erstes ein vollständiges Öffnen des Tors, denn der Motor muss zunächst seine obere Endlage erfassen, bevor er wieder in den Normalbetrieb übergehen kann. Für weitere Sonderfunktionen, siehe Seite 5 der Bedienungsanleitung. LÖSCHEN DER FUNKHANDSENDER UND ALLER EINSTELLUNGEN Löschen der Funkhandsender Abb. -
Seite 13: Fehlersuche
Einen Selbstlernzyklus durchführen. Wenn die Störung weiter besteht, bitte den technischen Kundenservice von Somfy kontaktieren. Zugang zu den gespeicherten Daten Um Zugang zu den gespeicherten Daten zu erhalten, die Einstellung „Ud“ wählen und dann auf „OK“ drücken Abb. 40. -
Seite 14: Technische Daten
Elektronischer Endschalter für Tor-Zu-Bewegung: Tor-Zu-Stellung eingelernt Elektrische Isolierung Klasse II: doppelte Isolierung Integrierte Beleuchtung 230 V / 40 W ; Fassung Glühlampe E14 Somfy Funkfrequenz 868 - 870 MHz Anzahl der speicherbaren Kanäle Situo io : 6 Sonstige: unbegrenzt ANSCHLÜSSE...
