Kontrollen vor der Montage
4

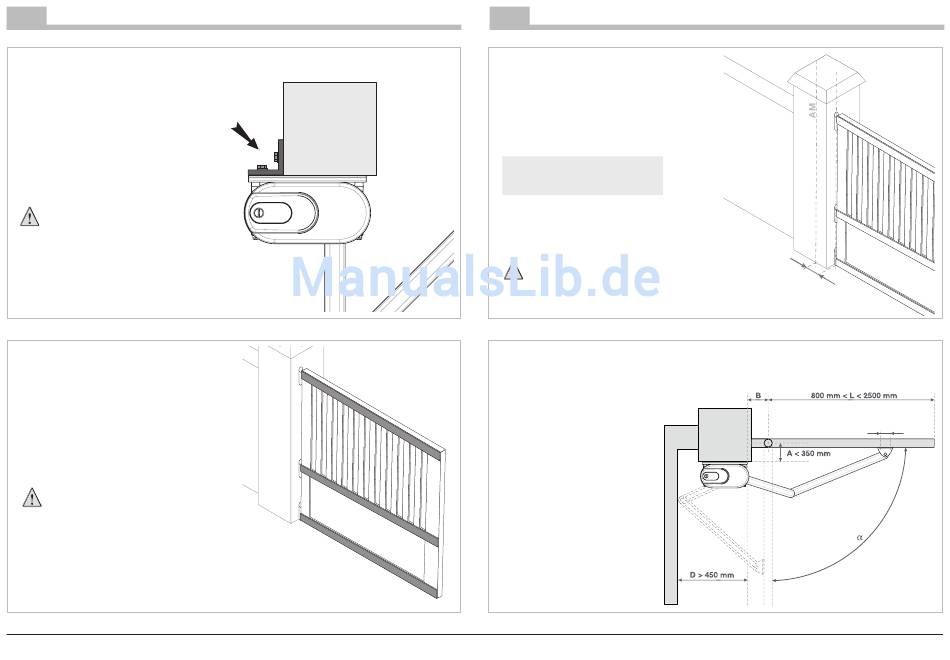

Pfostenversteifungswinkel
Wenn eines der Löcher zur Befestigung
der Antriebshalteplatte außerhalb des
Pfostens oder nahe an der Pfosten-
ecke liegt, muss ein Versteifungswinkel
angebracht werden (nicht im Lieferumfang
enthalten).
Für eine Öffnung > 90° muss
der Pfeiler ein Maß von 40 cm
aufweisen, andernfalls ist unbedingt
ein Versteifungswinkel zu verwenden.
Torflügelverstärkung
Wenn das Tor über keine Versteifungen
verfügt, sind Verstärkungsplatten aus
Metall (beispielsweise 40 x 40 mm und 4
mm dick) zur Befestigung der Torflügel-
gabel vorzusehen.
Bei größeren Torflügeln (> 2 m) bzw.
in windigen Regionen empfiehlt
Somfy den Einbau einer elektrischen
Verriegelung.
Montageablauf
5
Darstellung der Positionsachsen
Die senkrechte Achse AM liefert die Position
der Befestigungsplatte Antrieb/Pfosten.
B bezeichnet den Abstand zwischenTorangel
und Achse AM. B ist abhängig vom
Öffnungswinkel α des Torflügels:
Wenn α ≤ 90° B = 70 mm (min.)
Wenn α > 90° B = 150 mm
Die Achse AM anzeichnen.
Sicherstellen, dass der offene Torflügel
nicht an den Antrieb stößt.
Erforderlicher Schwenkbereich
Zur Sicherheit den Abstand
D überprüfen:
Abstand zwischen Achse
AM und erstem Hindernis
gegen-über dem Torflügel
(Ecke) D ≥ 450 mm.
Der
Abstand
L
muss
zwischen
800 mm
und
2500 mm sein.
B
B
800 mm < L < 2500 mm
A < 350 mm
D > 450 mm
65
4
