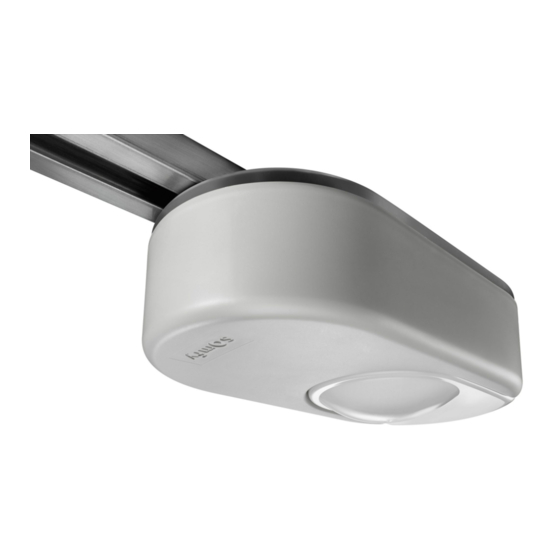

  • Seite 1 Dexxo Pro io Manuel d’installation Gebrauchsanweisung Manuale d’installazione Installatiegids Situo io Telis 1 io Impresario Telis Keytis io Situo io A/M Chronis io Composio io Situo io mobile 5048553A...

  • Seite 2: Inhaltsverzeichnis

    INHALT ALLGEMEINES SICHERHEITSVORSCHRIFTEN Warnung Sicherheitsvorschriften PRODUKTBESCHREIBUNG Lieferumfang Anwendungsbereich VOR DER MONTAGE PRÜFEN Vorbereitende Prüfungen Sicherheitsvorschriften MONTAGE Montagehöhe Montageanleitung PROGRAMMIERUNG Beschreibung der Programmiertasten Selbstlern-Funktion Programmierung der Funkhandsender FUNKTIONSTEST Verwendung der Funkhandsender Funktion der automatischen Hinderniserkennung Funktion der integrierten Beleuchtung ANSCHLUSS DES ZUBEHÖRS Beschreibung des Zubehörs Elektrischer Anschluss des Zubehörs EINSTELLUNG...

  • Seite 3: Allgemeines

    Die Anweisungen der Montage- und Betriebsanleitung für dieses Produkt dienen dazu, den Sicherheitsanforderungen für Personen und Sachen sowie den besagten Normen zu genügen. Bei Nichteinhaltung dieser Anweisungen übernimmt Somfy keine Haftung für daraus entstehende Schäden. Das Produkt Dexxo Pro muss innerhalb der Garage mit einer integrierten Notentriegelung installiert werden.

  • Seite 4: Vor Der Montage Prüfen

    Torgröße (Abb. 3) Für die Torhöchstlaufpunkte kann der Laufweg optimiert werden: . Durch 90°-Montage des Antriebskopfes (Abb. 7- . Durch Befestigung des Sturzwinkels an der Decke mit einem Abstand von maximal 200 mm zum Sturz. (Abb. 5- . Durch Kürzen des Führungsarmes. VOR DER MONTAGE PRÜFEN Vorbereitende Prüfungen Das Garagentor muss ohne zu verkanten von Hand leicht zu öffnen und zu schließen sein.
  • Seite 5 Verbindung der Führungsschiene mit dem Antriebskopf (Abb. 7) Befestigung des Antriebs an der Garagendecke (Abb. 8 bis 10) Befestigung am Sturzwinkel (Abb. 8) Befestigung an der Decke . Direkt an der Decke: Befestigung direkt an der Decke mit der Führungsschiene (Abb. 9). Es ist möglich, Befestigungspunkte am Antriebskopf zu nutzen (Abb.

  • Seite 6: Programmierung

    PROGRAMMIERUNG Beschreibung der Programmiertasten . 2 Sek. drücken: Einlernen der Funkhandsender . 7 Sek. drücken: Löschen der Funkhandsender . 0,5 Sek. drücken: Öffnen und Schließen des Einstellmenüs . 2 Sek. drücken: Aktivieren der Selbstlern-Funktion . 7 Sek. drücken: Löschen der Selbstlern-Funktion und der Einstellungen .

  • Seite 7: Funktionstest

    Übertragen des Schlüssels (Key) (Abb. 22). [1]. Den bestehenden Funkhandsender Nr. 1 in den Betriebsmodus zum Übertragen des Schlüssels schalten: . Funkhandsender Keytis, Telis, Impresario, Composio: 2 Sekunden lang auf die „KEY”-Taste drücken, bis die Kontrollanzeige grün aufleuchte . Anderer Funkhandsender: siehe Betriebsanleitung. [2].

  • Seite 8: Anschluss Des Zubehörs

    ANSCHLUSS DES ZUBEHÖRS Beschreibung des Zubehörs Abb. 29 Nr. in Abb. Beschreibung Nr. in Abb. Beschreibung Warnleuchte Batterie Außenbeleuchtung Schlupftürkontakt-Set Codetaster Lichtschranken Schlüsseltaster Reflex-Lichtschranke Antenne Sicherheitsleiste Elektrischer Anschluss Zubehörs Abb. 29 bis 38 Stromversorgung des Motors vor jedem Eingriff an den Zubehörprodukten unterbrechen. Wenn die Anzeige nach dem Eingriff weiterhin nicht aufleuchtet, Verkabelung überprüfen (Kurzschluss oder Falschpolung möglich).

  • Seite 9: Einstellung

    EINSTELLUNG Allgemeines Einstellungsschema Abb. 39 Bedeutung der verschiedenen Einstellungen Code Bezeichnung Werte Anmerkungen Betriebsmodus 0: Toggel Mode Der Betrieb im Modus „automatisch schließen“ ist nur möglich, wenn 1: automatisch schließen Lichtschranken installiert sind. Das heißt P2=1 oder P2=2. Im Modus „automatisch schließen“ erfolgt die Tür-Zu-Bewegung „t0“...

  • Seite 10: Sonderfunktionen

    Programmierungsbeispiel: Einstellung der Schließgeschwindigkeit „P7“ (Abb. 40) Einstellung langes Abbremsen „P7“ = 2. Sonderfall: Einstellung der Stellung des Tores für teilweise Öffnung (Abb. 41) Zur Einstellung „P6“ gehen und mit „OK“ bestätigen Das Tor in die gewünschte Stellung für teilweise Öffnung bringen: .

  • Seite 11: Fehlersuche

    Grenzwert des Thermoschutzes erreicht. Sonstige Fehler und Störungen Diese Codes entsprechen diversen Störungen der Stromversorgung unterbrechen Elektronikkarte. (Hauptstromversorgung + Notstrombatterie), ein paar Minuten warten und wieder einstecken. Einen Selbstlernzyklus durchführen. Wenn die Störung weiter besteht, bitte den technischen Kundenservice von Somfy kontaktieren.

  • Seite 12: Zugang Zu Den Gespeicherten Daten

    Liste der letzten 10 Störungen Abb. 39 Löschen der Liste der Störungen: 7 Sek. lang auf „ “ drücken ( TECHNISCHE DATEN Dexxo Pro io Stromversorgung Netz 230 V 50 Hz Stromversorgung Getriebemotor 24 V DC Stand-by-Verbrauch Maximale Leistungsaufnahme 350 W (ohne Außenbeleuchtung)

  • Seite 13: Notizen

    NOTIZEN...

  • Seite 14: Dexxo Pro Io

    Dexxo Pro io Bedienungsanleitung 5048553A...
  • Seite 15 Überprüfung der Notstrombatterie TECHNISCHE DATEN ALLGEMEINES Wir danken Ihnen, dass Sie sich für einen Antrieb von Somfy entschieden haben. Dieses Produkt wurde von Somfy unter seinem ISO 9001 zertifizierten Qualitätsmanagement entwickelt und hergestellt. Die Somfy Motorisierungswelt Somfy entwickelt, fertigt und vertreibt Antriebs- und Steuerungslösungen zum Schließen und Öffnen von Gebäudeöffnungen. Zugangsschutzsysteme, Antriebs- und Steuerungstechnik für Rollläden, Sonnenschutz, Garagen und Tore –...

  • Seite 16: Sicherheitsvorschriften

    Die Anweisungen der Montage- und Betriebsanleitung für dieses Produkt dienen dazu, den Sicherheitsanforderungen für Personen und Sachen sowie den besagten Normen zu genügen. Bei Nichteinhaltung dieser Anweisungen übernimmt Somfy keine Haftung für daraus entstehende Schäden. Das Produkt Dexxo Pro muss innerhalb der Garage mit einer integrierten Notentriegelung installiert werden.

  • Seite 17: Betriebsarten Und Verwendung

    BETRIEBSARTEN UND VERWENDUNG Standardfunktionen Verwendung von Funkhandsendern wie Keytis oder ähnliche . Öffnen (Abb. 5) Schließen (Abb. 6) Stoppen (Abb. 7) Alle stoppen (Abb. 8) Alle schließen (Abb. 9) Bewegung unterbrochen (Abb. 10) Bewegung nicht ausgeführt (Abb. 11)

  • Seite 18: Sonderfunktionen

    Funktion der Hinderniserkennung (Abb. 12 und 13) Wenn ein Hindernis während der Tor-Auf-Bewegung erkannt wird, wird das Tor gestoppt und leicht geöffnet, um das Hindernis freizugeben (Abb. 12). Wenn während des Schließens des Tores ein Hindernis erkannt wird, wird das Tor gestoppt und anschließend wieder geöffnet (Abb. 13). Die integrierte Beleuchtung blinkt 30 Sek.
  • Seite 19 Funktion des Schlupftürkontakts. Wenn die im Garagentor eingebaute Tür geöffnet ist, wird dadurch jede Bewegung des Tores blockiert. Die integrierte Beleuchtung blinkt 30 Sek. lang. Funktion der Warnleuchte Die Warnleuchte wird bei jeder Bewegung des Tores aktiviert. Eine Vorwarnung 2 Sek. vor Beginn der Bewegung kann bei der Installation programmiert werden. Funktion der Außenbeleuchtung Die Beleuchtung schaltet sich bei jeder Inbetriebnahme des Antriebs ein.

  • Seite 20: Funktionsdiagnose

    FUNKTIONSDIAGNOSE Die digitale Funktionsanzeige ist befindet sich der Abdeckung der integrierten Beleuchtung. Sie zeigt Angaben zur Funktion des Antriebs an. Die wichtigsten Funktionscodes: Code Bezeichnung Anmerkungen Bereitschaft Befehlseingabe Öffnen Bereitschaft „automatisch wiederschließen“ Schließen Hinderniserkennung Zeigt an, dass das Tor auf ein Hindernis gestoßen ist. Die Meldung wird nach der Hinderniserkennung 30 Sek.

  • Seite 21: Wartung

    Für eine optimale Lebensdauer der Batterie wird empfohlen, drei Mal pro Jahr die Hauptstromversorgung zu unterbrechen und den Antrieb während mehrerer Betriebszyklen mit der Batterie zu betreiben. TECHNISCHE DATEN Technische Grunddaten Dexxo Pro io Stromversorgung Netz 230 V 50 Hz Stand-by-Verbrauch Maximale Leistungsaufnahme 350 W (ohne Außenbeleuchtung)
  • Seite 22 Germany - SOMFY GmbH (7) 095 781 47 72, (7) 095 360 41 86 (852) 25236339 PATENTS AND DESIGN PATENTS PENDING FOR SOME COUNTRIES (e.g. : US) - SOMFY SAS - CAPITAL 20 000 000 EUROS - RCS BONNEVILLE 303.970.230 - 06/2007.
  • Seite 23 Dexxo Pro io Manuel d’installation - Illustrations Gebrauchsanweisung - Abbildungen Manuale d’installazione - Illustrazioni Installatiegids - Illustraties Installation Manual - Illustrations Manual de instalación - Ilustraciones Manual de instalação - Ilustrações Εγχειρίδιο εγκατάστασης - Εικόνες Installationsvejledning - Illustrationer Asennusohjeet - Kuvat Installationsmanual - Illustrationer Installasjonsanvisninger –...
  • Seite 29 1 1 3 1 1 4...
  • Seite 30 1 1 6 2 2 0...
  • Seite 37 4 4 8...
