WimTec INSIDE Montage- Und Bedienungsanleitung Seite 14

EN
INSIDE

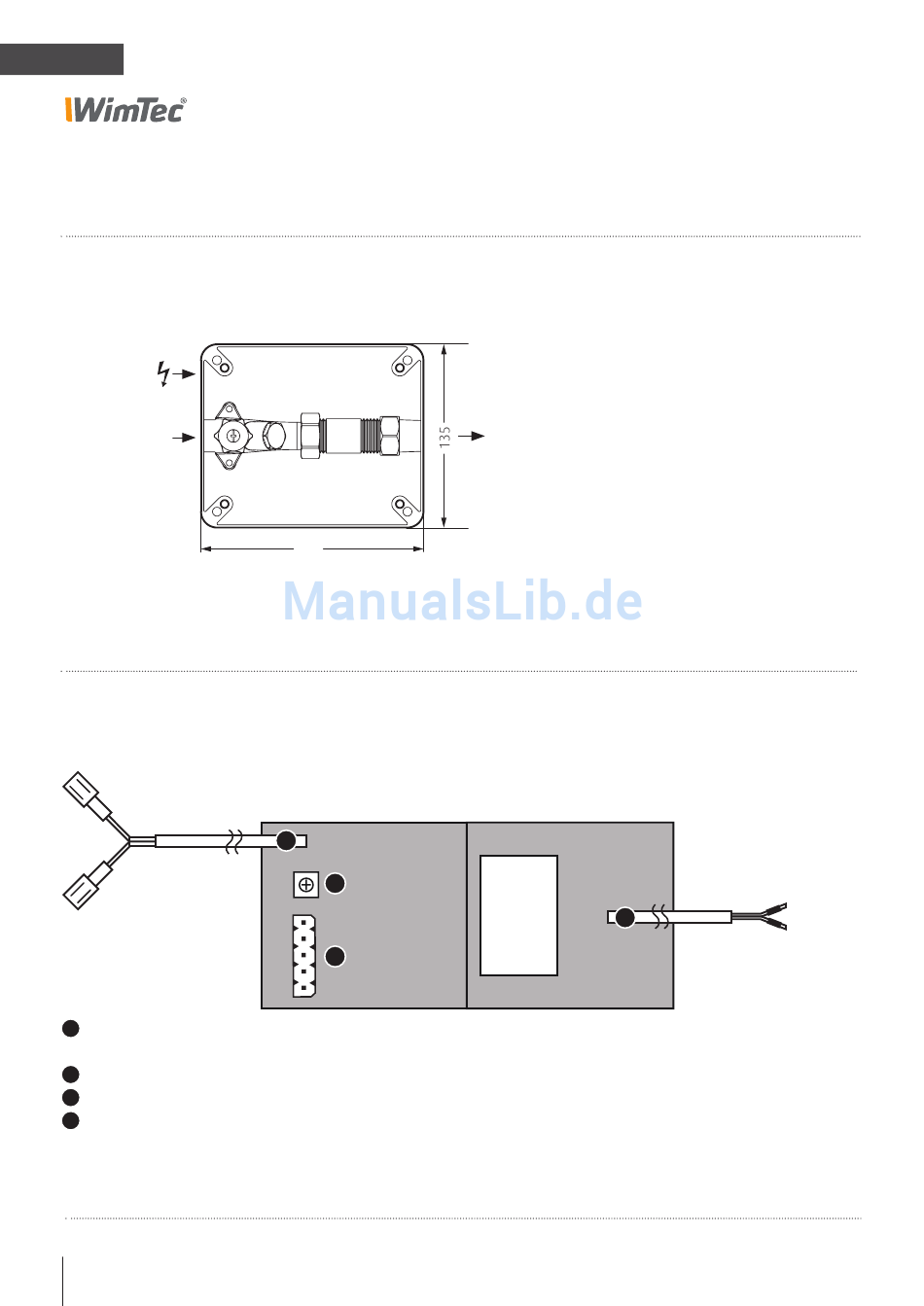

Dimensions wall recess mountet box
All dimensions im mm
Inlet
R ½" IG
Adjustments
Setting elements on the electronics module
A
Flushing time controller
5 s pre-adjustet (1 s bis 10 s adjustable).
B
Sensor siphon connection
C
Magnetic valve connection
D
230 V power supply connection
14 Urinal control
165
C
A
B
WimTec INSIDE
Outlet
R ½" AG
D
77
