REMKO RVS

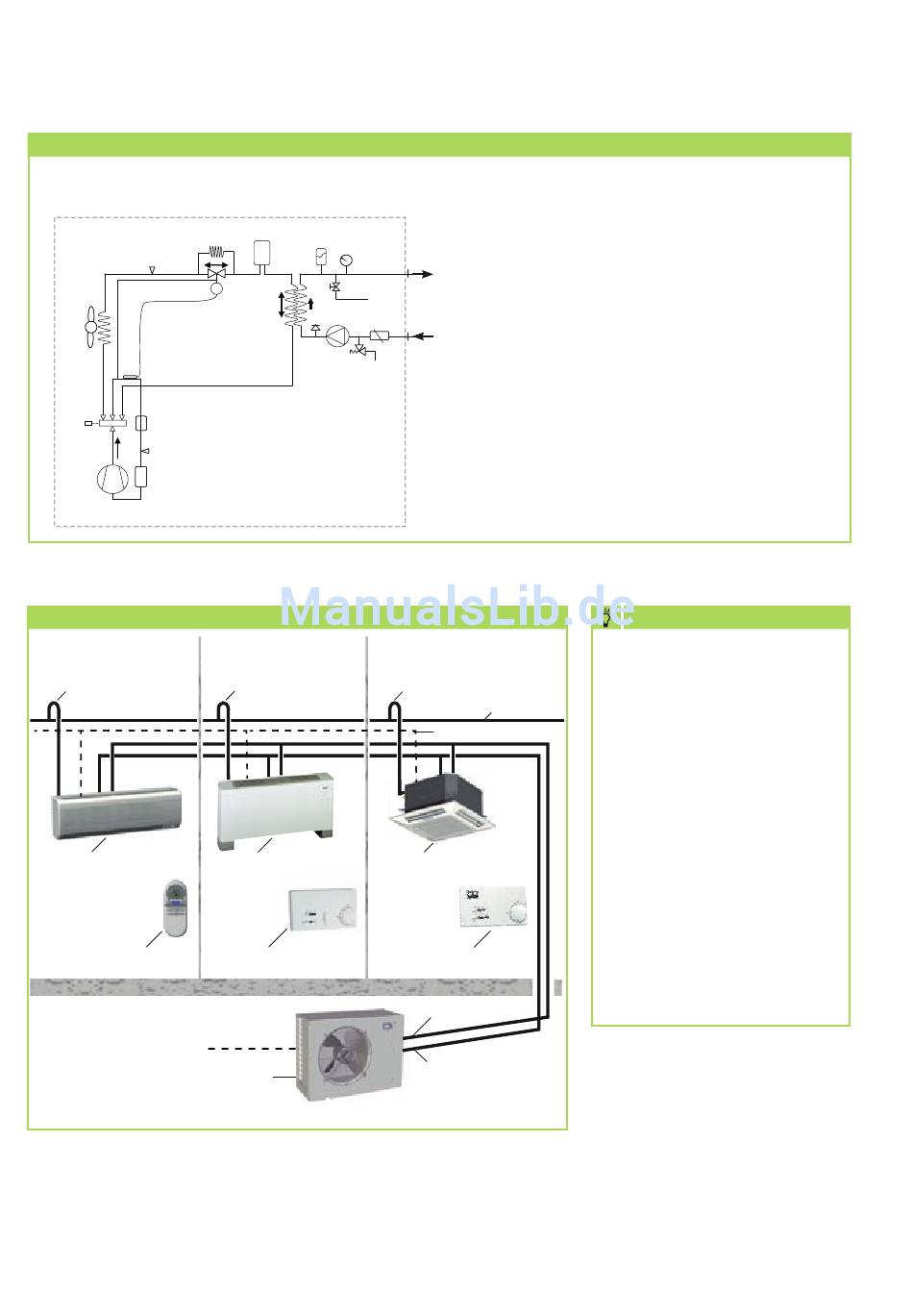

Geräteaufbau
RVS 50 H
Kühl- und Heizbetrieb
4
5
2
3
1

Systemaufbau

Systemaufbau
Innenbereich 1
Kondensatleitung
Kaltwasser-
Abnehmer
Infrarot-Fernbedienung
Außenbereich
Elektr. Netzzuleitung
Kaltwasser-Erzeuger
Kondensatleitung (nur RVS...H)
Das Gerät ist für ein 2-Leiter-
System konzipiert.
Das System besitzt 2 Mediumrohre
(Leiter: Vor- und Rücklauf) zum
Kühlen mit kaltem Medium (RVS)
oder zum Heizen mit warmem
6
7
13
14
6
15
8
12
11
10
Innenbereich 2
Kondensatleitung
Kaltwasser-
Abnehmer
Raumtemperatur-Regelung
Medium (nur RVS...H).
Entgegen standardisierten Kalt-
wasser-Erzeugern ist in der neuen
Geräteserie RVS kein Mediumspei-
cher erforderlich.
In Kombination mit einer ent-
Mediumaustritt
9
Mediumeintritt
Innenbereich 3
Kondensatleitung
Kondensat-Sammelleitung
Elektr. Netzzuleitung
Kaltwasser-
Abnehmer
Kabel-Fernbedienung
Mediumaustritt
Mediumeintritt
Legende:
1 Kompressor
2 Umkehrventil
3 Filtertrockner
4 Lamellenverflüssiger
5 Verflüssigerventilator
6 Therm. Expansionsventil Bi-flow
7 Kapillardrossel
8 Edelstahl-Platten-Verdampfer
9 Strömungswächter
10 Überdruckventil
11 Umwälzpumpe
12 Automatischer Entlüfter
13 Membranausdehnungsgefäß
14 Manometer
15 Füll- / Entleerungsanschluß
HINWEIS
In standardisierten Kaltwasser-
Erzeugern sorgen Medium-
speicher für einen konstanten
Anlagenbetrieb in Zeiten mit
geringer Auslastung. Die neue
Geräteserie RVS..(H) benötigt
keinen Mediumspeicher, da
die adaptive Regelung des
Kaltwasser-Erzeugers kontinu-
ierlich die Anforderungs- und
Ruhephasen ermittelt und
algorythmisch die bestmög-
lichste Betriebsphase errech-
net. Die Solltemperatur wird
dann reduziert, so dass ein
optimierter Anlagenbetrieb je
nach saisonaler Anforderung
sichergestellt werden kann.
sprechenden Anlage besteht die
Möglichkeit, die erzeugte Leistung
über den Fußboden, über das Bau-
werk oder über Kühlsegel in die zu
kühlenden Räume einzubringen.
Bei allen Anlagenaufbauten ist ein
Mindestvolumenstrom des Medi-
ums jederzeit sicherzustellen.
