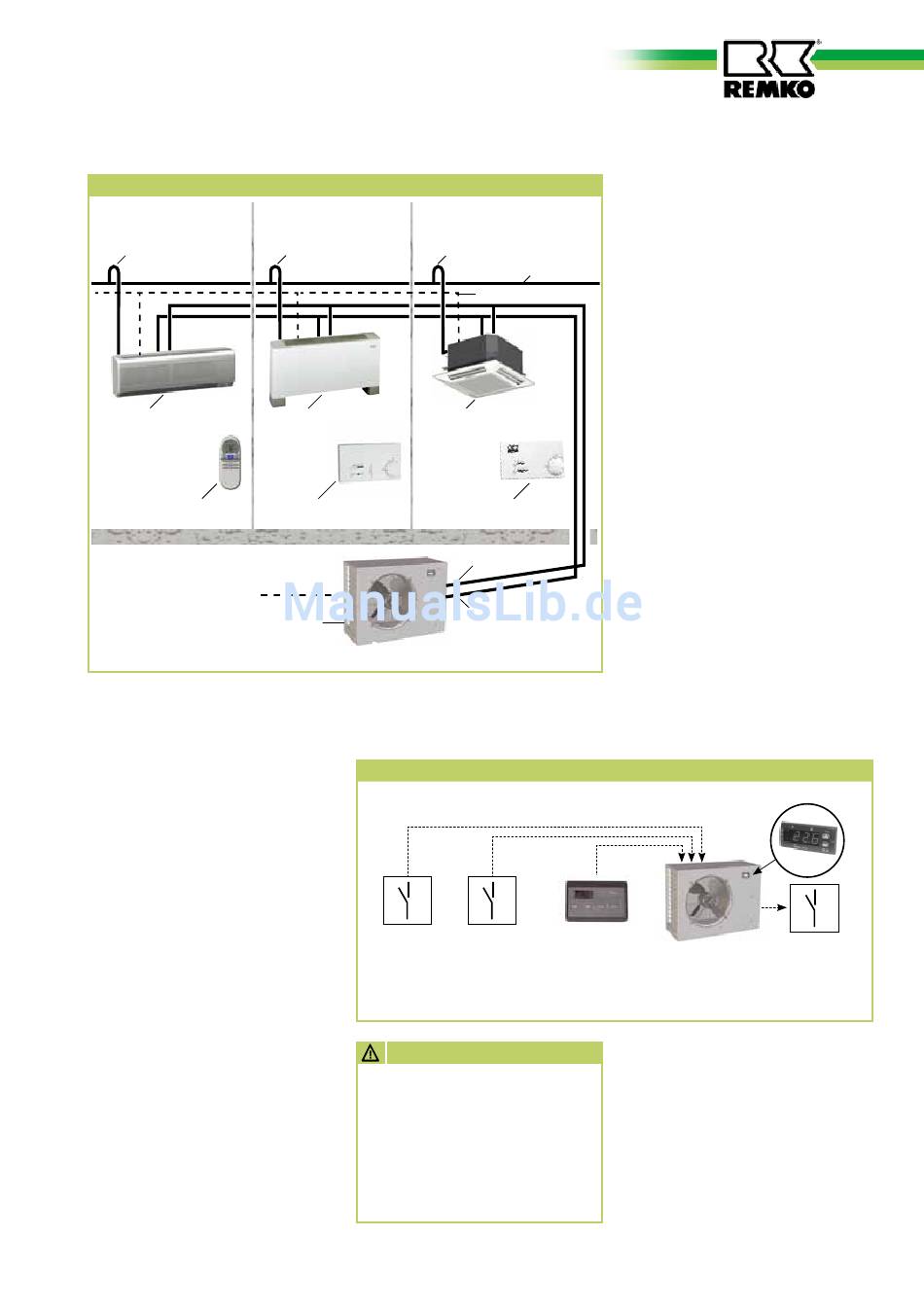

Systemaufbau

Systemaufbau
Innenbereich 1
Kondensatleitung
Kaltwasser-
Abnehmer
Infrarot-Fernbedienung Raumtemperatur-Regelung
Außenbereich
Elektr. Netzzuleitung
Kaltwasser-Erzeuger
Kondensatleitung (nur RVS...H)

Bedienung

Das Gerät wird komfortabel über
den vollautomatisch arbeitenden
Regler ECH bedient. Sollte aus
örtlichen Gegebenheiten eine
Programmierung über den internen
Regler nur schwierig zu realisieren
sein, kann das Gerät auch über die
Kabel-Fernbedienung EKW (Zube-
hör) oder einen externen, poten-
tialfreien Freigabekontakt (Serie)
angesteuert werden.
Innenbereich 2 Innenbereich 3
Kondensatleitung Kondensatleitung
Kaltwasser- Kaltwasser-
Abnehmer Abnehmer
Kabel-Fernbedienung
Bedienmöglichkeiten
Betriebsart-
kontakt
(Kühlen/Heizen)
(z.B. GLT)
(Serienausstattung)
ACHTUNG
Wird in der Anzeige der Buch-
stabe „E" mit einem zweistel-
ligen Zahlencode gezeigt, liegt
eine Störung des Kaltwasser-
Erzeugers vor
(Siehe Kapitel Störungsbeseiti-
gung und Kundendienst).
Kondensat-Sammelleitung
Elektr. Netzzuleitung
Mediumaustritt
Mediumeintritt
Freigabe- Kabelfern-
kontakt bedienung
(z.B. GLT) EKW
(Serienausstattung) (Zubehör)
Das Gerät ist für ein 2-Leiter-
System konzipiert.
Das System besitzt 2 Mediumrohre
(Leiter: Vor- und Rücklauf) zum
Kühlen mit kaltem Medium (RVS)
oder zum Heizen mit warmem
Medium (Geräte mit WP-Funktion
RVS...H).
In Kombination mit einer ent-
sprechenden Anlage besteht die
Möglichkeit, die erzeugte Leistung
über den Fußboden, über das Bau-
werk oder über Kühlsegel in die zu
kühlenden Räume einzubringen.
Bei allen Systemvarianten ist ein
Mindestvolumenstrom und ein
Mindestmediumvolumen der Anla-
ge sicherzustellen.
Regler ECH
(Serienaus-
stattung)
Externer
Sammelstörkontakt
(z.B. für GLT)
(Zubehör)
