Inhaltszusammenfassung für REMKO RKL 300

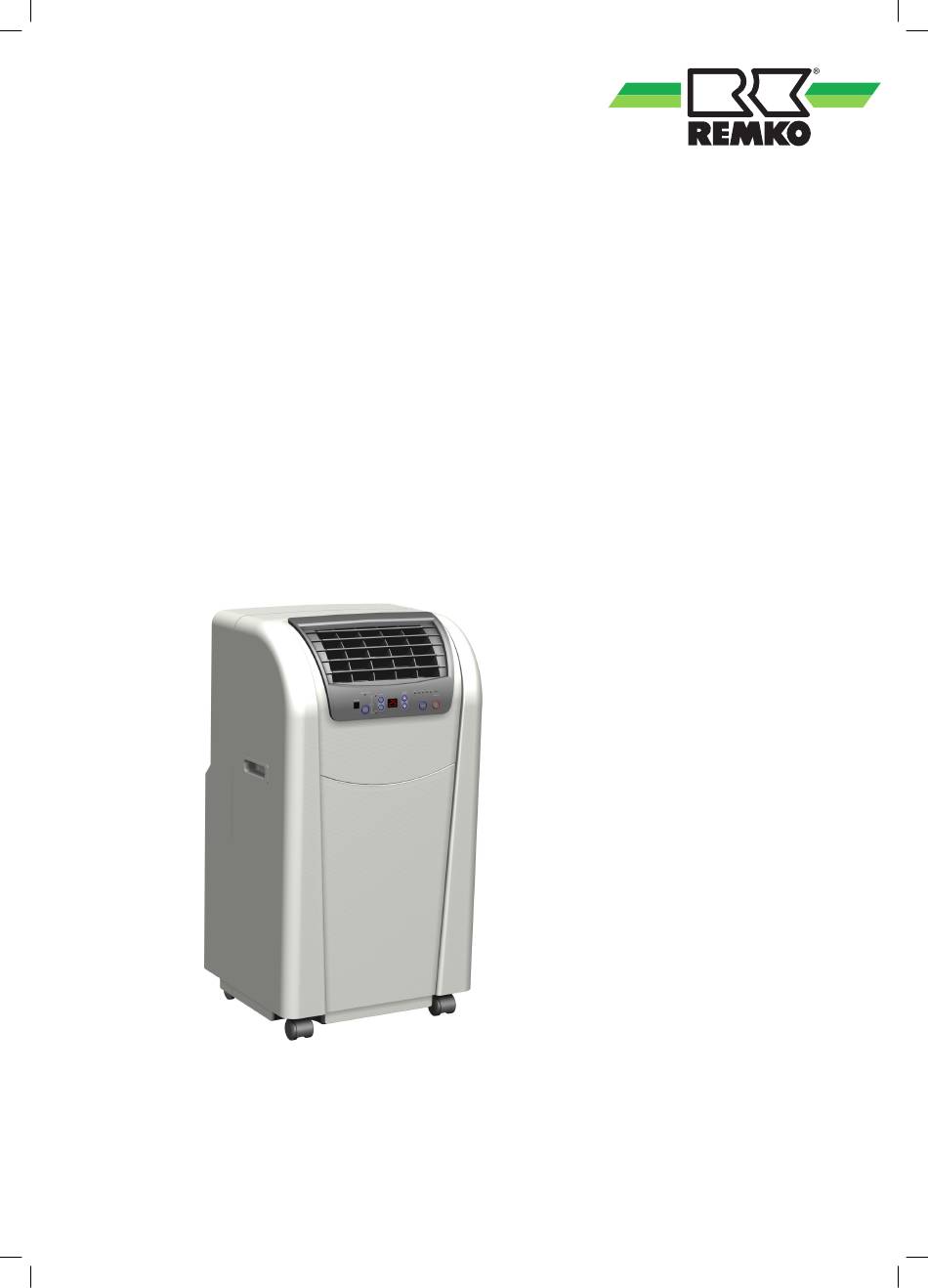

- Seite 1 REMKO RKL RKL 300, RKL 360 Mobiles Raumklimagerät Bedienung · Technik · Ersatzteile Ausgabe D – D01...
- Seite 3 Vor Inbetriebnahme / Verwendung der Geräte ist diese Originalbetriebsanleitung sorgfältig zu lesen! Diese Originalanleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Made by REMKO Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung!
- Seite 4 Vorschriften entspre- Sichtkontrollen und Reinigungen „Gewährleistungsurkunde” chen. können vom Betreiber im span- vollständig ausgefüllt an die nungslosen Zustand durchge- REMKO GmbH & Co. KG Die Geräte zum mobilen Einsatz führt werden. ■ zurückgesandt hat. sind auf geeigneten Untergrün- Die Gewährleistungsbedingungen den betriebssicher und senkrecht sind in den „Allgemeinen Ge-...
- Seite 5 Transport und Verpackung Vorderansicht Die Geräte werden in einer stabilen Transportverpackung geliefert. Luftleitlamellen Luftaustritt Umluft Überprüfen Sie bitte das Gerät sofort bei der Anlieferung und Bedienungsableau vermerken Sie eventuelle Schäden oder fehlende Teile auf dem Liefer- schein und informieren Sie den Spe- diteur und Ihren Vertragspartner.
- Seite 6 REMKO RKL Bedienung Die Bedienung kann über das am Gerät befindliche Bedienungstableau oder über die serienmäßige Infrarot- Fernbedienung erfolgen. Die Funktionsbedienung der Tasten untereinander ist identisch, die Bezeichnung kann Unterschiede aufweisen. Vor Inbetriebnahme der Infrarot-Fernbedienung sind die Batterien korrekt einzusetzen.
- Seite 7 LED „TIMING ON“ Infrarot-Fernbedienung Funktionen der Die Einschaltverzögerung Infrarot-Fernbedienung ist aktiv. Allgemeine Hinweise Alle Einstellungen des Gerätes Bei eingeschaltetem Gerät wird können über die im Lieferumfang LED „TIMING OFF“ ■ Die Ausschaltverzögerung jede Änderung in den Einstel- enthaltene Fernbedienung vorge- ist aktiv.
- Seite 8 REMKO RKL Vor der Inbetriebnahme Das Gerät wird an dem gewünsch- Kontrollieren Ableiten der warmen Abluft ■ ten Ort, mit der Austrittsseite zum Sie, ob der ACHTUNG Raum, aufgestellt. Beachten Sie Stopfen des bei der Aufstellung die folgenden Kondensatab- Der Abluftschlauch ist immer Hinweise.
- Seite 9 Inbetriebnahme Außerbetriebnahme Über eine Wanddurchführung Vor jeder Inbetriebnahme sollten Befristete Außerbetriebnahme die Lufteintritts– und austrittsöff- Der mitgelieferte Schlauch wird nungen auf Fremdkörper sowie Soll das Gerät für einen längeren fest mit einer Wanddurchführung der Lufteintrittsfilter auf Ver- Zeitraum außer Betrieb genommen verbunden.
- Seite 10 Sie diesen Zeitraum. Zustand erfolgen. ACHTUNG Die Firma REMKO GmbH & Co. 1. Schalten Sie das Gerät aus und KG oder Ihr zuständiger Vertrags- ziehen Sie den Netzstecker. Bei arbeiten am Kältekreislauf partner nennen Ihnen gerne einen muss die entsprechende Fachbetrieb in Ihrer Nähe.
- Seite 11 Installationsschema der wanddurchführung (Zubehör) Montagebeispiel Außengitter Rückstauklappe Verschlußdeckel Teleskoprohr Installationsanweisung 1. Erstellen Sie ein Kernloch in 3. Mauern Sie das Schieberohr 6. Verschließen Sie bei der Außer- der Außenwand (Wanddicke im Kernloch so ein, dass die betriebnahme des Gerätes, 270mm-480 mm) mit einem Bündigkeit an beiden Wand- z.
- Seite 12 REMKO RKL Störungsbeseitigung und Kundendienst Das Gerät und die Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach untenstehender Liste. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler.
- Seite 13 Elektrisches Anschlussschema Legende PCB1 = Bedientableau PCB2 = Steuerplatine Swing-Motor Ventilatormotor (Verdampfer) Ventilatormotor (Verflüssiger) Kondensatpumpe Kompressor Kompressorschutz Kondensator (M1) Kondensator (M2) Kondensator (CM) Temperatursensor Mikroschalter (Tank voll) Mikroschalter (Pumpe) Farbkennzeichnung Gelb Weiß Blau Braun Schwarz Grau Orange...
- Seite 14 REMKO RKL Gerätedarstellung Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
- Seite 15 Ersatzteilliste Bezeichnung RKL 300 RKL 300 RKL 360 RKL 360 Vorderwand 1107000 1107043 1107000 1107043 Griffmulde 1107001 1107044 1107001 1107044 Abdeckung Bedientableau 1107002 1107002 1107002 1107002 Austrittsgitter 1107003 1107003 1107003 1107003 Lamellen 1107004 1107004 1107004 1107004 Verstellhebel Lamellen 1107005 1107005...
- Seite 16 REMKO RKL Technische Daten Baureihe RKL 300 RKL 300 RKL 360 RKL 360 Betriebsweise Mobiles Kompakt-Klimagerät zum Kühlen Nennkühlleistung Energieeffizienzklasse Kühlen Energieeffizienzgröße Kühlen EER Energieverbrauch, stündlich 1,13 1,33 Einsatzbereich (Raumvolumen), ca. m³ Einstellbereich Innengerät °C +18 bis +30 +18 bis +30 Arbeitsbereich Innengerät...
- Seite 17 Im Seelenkamp 12 D - 32791 Lage Geräte (Maschinen) - Ausführung: Lokales Raumklimagerät Serie / Baureihe: REMKO RKL 300, RKL 300 S-Line, RKL 360, RKL 360 S-Line Serien- / Baureihennummer: 1250..., 1251..., 1252... und 1253... Geltende Bestimmungen MA - RL 2006/42/EG...
- Seite 18 REMKO RKL Notizen...
- Seite 20 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
