FIBER Q
M
UICK
•

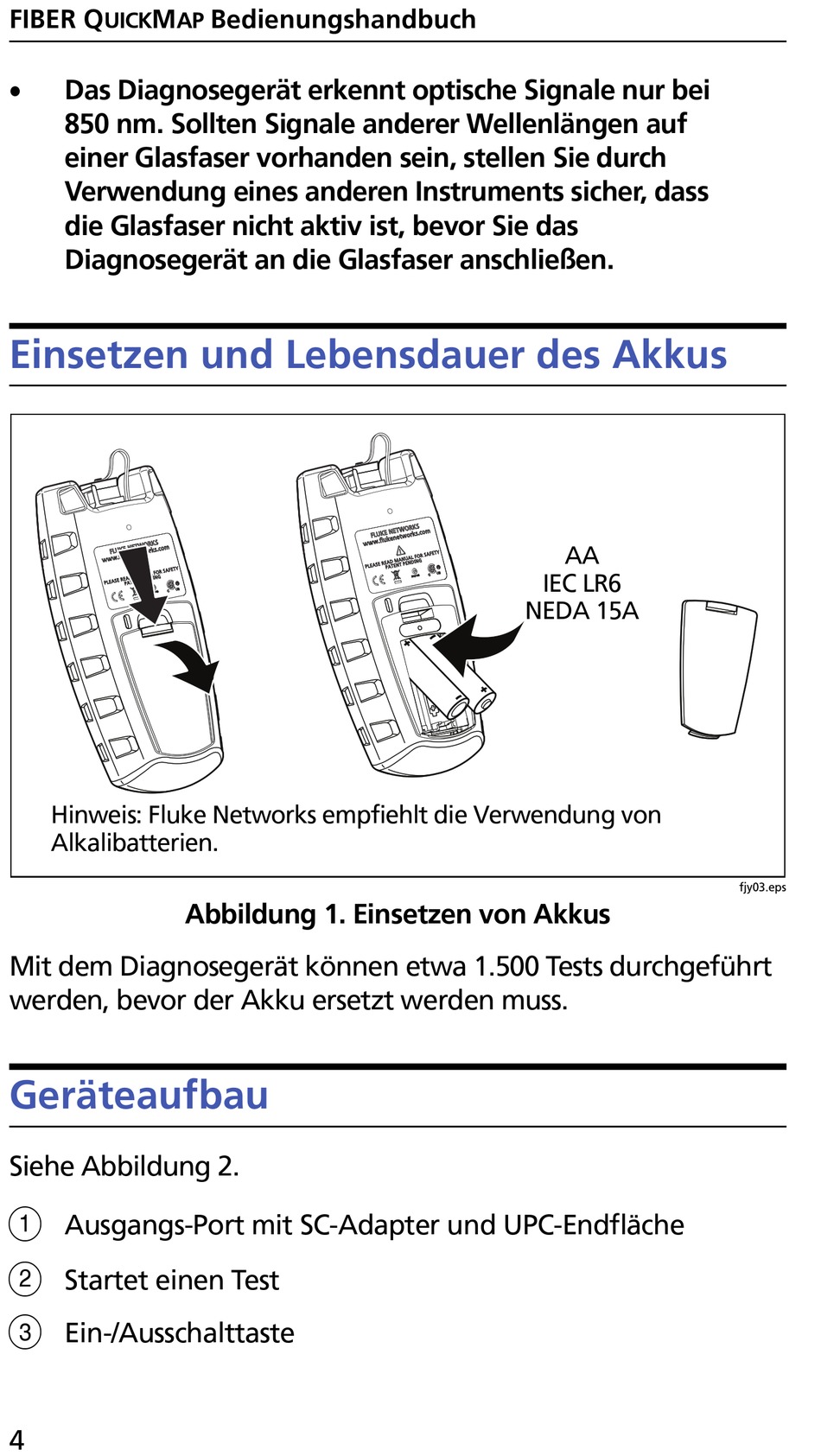

Das Diagnosegerät erkennt optische Signale nur bei
850 nm. Sollten Signale anderer Wellenlängen auf
einer Glasfaser vorhanden sein, stellen Sie durch
Verwendung eines anderen Instruments sicher, dass
die Glasfaser nicht aktiv ist, bevor Sie das
Diagnosegerät an die Glasfaser anschließen.
Einsetzen und Lebensdauer des Akkus
Hinweis: Fluke Networks empfiehlt die Verwendung von
Alkalibatterien.
Mit dem Diagnosegerät können etwa 1.500 Tests durchgeführt
werden, bevor der Akku ersetzt werden muss.
Geräteaufbau
Siehe Abbildung 2.
Ausgangs-Port mit SC-Adapter und UPC-Endfläche
Startet einen Test
Ein-/Ausschalttaste
4
Bedienungshandbuch
AP
Abbildung 1. Einsetzen von Akkus
AA
IEC LR6
NEDA 15A
fjy03.eps
