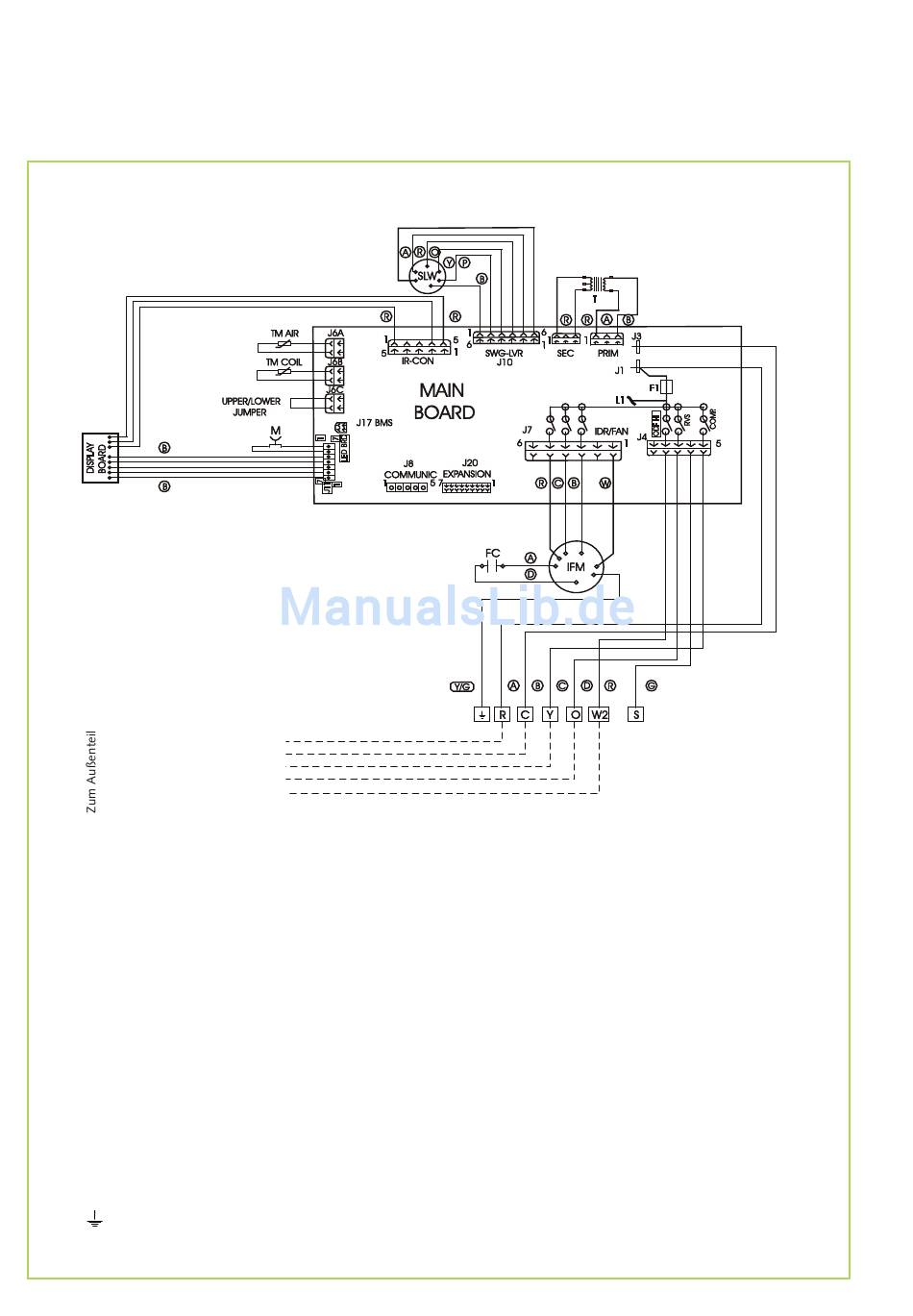

Elektrisches Schaltschema

RXT 350 bis RXT 680
Außenleiter
Neutralleiter
Steuerleiter Kompressor
Steuerleiter Umkehrventil
Steuerleiter Ventilator AT
Legende
FC = Kondensator Ventilatormotor
IFM = Ventilatormotor, Innengerät
SLM = Swingmotor
T = Transformator
TM = Temperatur Sensor
M = Manueller Reset
Y = Kompressor
O = Umkehrventil Außenteil
W2 = Ventilator, Außenteil
S = Abtausignal
R = Außenleiter
C = Neutralleiter
= Schutzleiter
20
Farbkennzeichnung
A = Braun
B = Blau
C = Schwarz
Y = Gelb
O = Orange
P = Rosa
R = Rot
W = Weiß
Y/G = Gelb/Grün
