Elektrischer Anschluß
Bei den Geräten ist eine Netzzulei-
tung als Spannungsversorgung am
Außenteil und eine Steuerleitung
zum Innengerät zu installieren und
entsprechend abzusichern.
ACHTUNG
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
Bei dem Gerät ist eine sechsadrige
Steuerleitung vom Innengerät zum
Außenteil erforderlich.
Wir empfehlen, bauseitig einen
■
Haupt- / Reparaturschalter in
der Nähe des Außenteils zu
installieren.
Die Spannungsversorgung er-
■
folgt am Außenteil, das Innen-
gerät wird über die Steuerlei-
tung vom Außenteil zum
Innengerät versorgt.

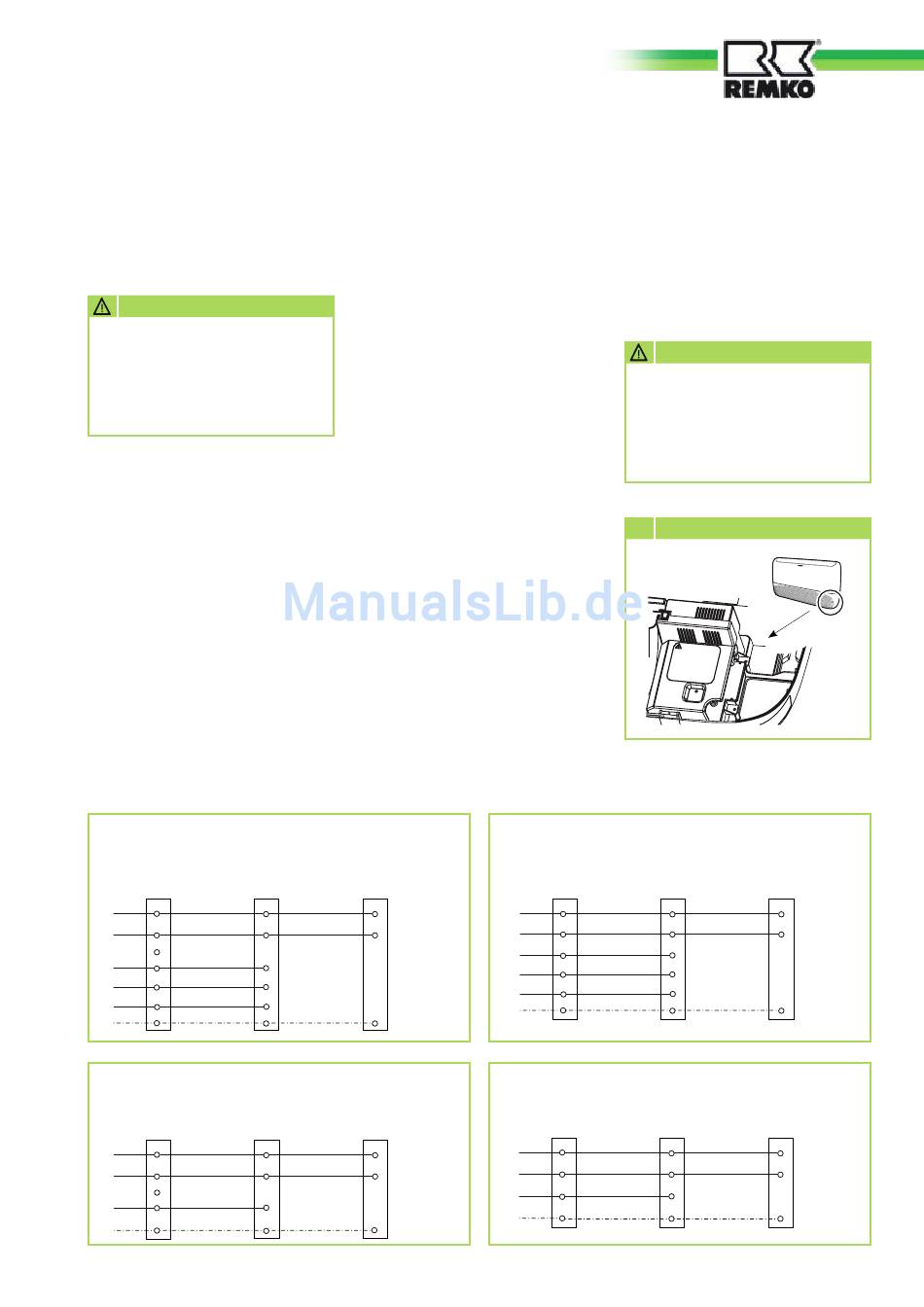

Elektrisches Anschlußschema
Anschluß des Außenteils RXS 351H
Kühlbetrieb
Innengerät Außenteil
L
N
N
Y Steuerleiter
O
W
2
PE PE
Anschluß der Außenteile RXM 235 / 335 / 435
Kühlbetrieb
Innengerät Außenteil
L
N
N
Y Steuerleiter
PE PE
Die Klemmleisten der Anschlüs-
■
se befinden sich auf der Innen-
seite des Gerätes.
Wird bei dem Gerät eine als
■
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist ggf.
bei der Verwendung des Ab-
schaltkontaktes der Pumpe ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.
Führen Sie den Anschluß folgen-
dermaßen durch:
1. Die Anschlußklemmleiste befin-
det sich auf der rechten Innen-
seite des Gerätes (Bild 9).
2. Verbinden Sie das Gerät mit
Steuerleitung vom Außenteil.
Siehe Kapitel „Elektrisches An-
schlußschema".
Netzzuleitung
Außenleiter
L L1
N Neutralleiter N
230 V~,
50 Hz,
L1 / N / PE
3
Kompressorschütz
2
Umkehrventil
1
Ventilator
Schutzleiter
PE
Netzzuleitung
Außenleiter
L L1
230 V~,
N Neutralleiter N
50 Hz,
L1 / N / PE
1 Kompressorschütz
PE
3. Positionieren Sie den Brü-
ckenstecker in Abhängigkeit der
Geräteinstallation (Bild 10,
Seite 21).
4. Bauen Sie das Gerät wieder
zusammen.
ACHTUNG
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.
Anschluß des Innengerätes
9
Anschluß der Außenteile RXS 521H / 681H
Kühlbetrieb
Innengerät Außenteil
R
L
C N
3
Y Steuerleiter
O 2
W 1
2
PE PE
Anschluß der Außenteile RXM 252 / 268
Kühlbetrieb
Innengerät Außenteil
R
L
C N
Y 1
PE PE
Netzzuleitung
Außenleiter
L1
Neutralleiter N
230 V~,
50 Hz,
Kompressorschütz
L1 / N / PE
Umkehrventil
Ventilator
Schutzleiter
PE
Netzzuleitung
Außenleiter
L1
230 V~,
Neutralleiter N
50 Hz,
L1 / N / PE
Kompressorschütz
Schutzleiter
PE
