Frischluftanschluß
Es besteht die Möglichkeit mit dem
Gerät Frischluft (Außenluft), zu-
sätzlich zur Raumluft, einzubringen
und diese zu temperieren.
Diese Variante wird bevorzugt in
Räumen mit sich schnell verbrau-
chender Luft genutzt.
Für den Frischluftanschluß ist
■
ein isoliertes Anschlußrohr NW
70 mm zu montieren.
Der Anteil der Frischluft darf
■
nicht mehr als 10 % des Nenn-
luftvolumenstromes des Gerätes
betragen. Die Frischluftzufuhr
sollte durch den Einsatz eines
zusätzlichen, drehzahlgeregel-
ten Ventilators erfolgen.
Um das Eindringen von
■
Regenwasser zu verhindern,
darf die Luft am Außenluftein-
tritt mit einer Geschwindigkeit
von maximal 2,5 m/s über
einen Staubfilter angesaugt
werden.
Für den Anschluß des Venti-
■
lators ist eine bauseitig zu
erstellende, separat abzusi-
chernde Elektroinstallation
erforderlich.
ACHTUNG
Es darf nur ein Frischluftan-
schluß verwendet werden!
Anschluß der
Kältemittelleitungen
Der bauseitige Anschluß der
Kältemittelleitungen erfolgt auf
der rechten Innenseite des Gerätes.
Gegebenenfalls ist an dem In-
nengerät eine Reduzierung, bzw.
Erweiterung zu installieren.
Diese Verschraubungen liegen
dem Innengerät als Beipack serien-
mäßig bei. Nach erfolgter Monta-
ge sind die Verbindungen dampf-
diffusionsdicht zu isolieren.
Einspritzleitung
RXS 681H
RXM 268

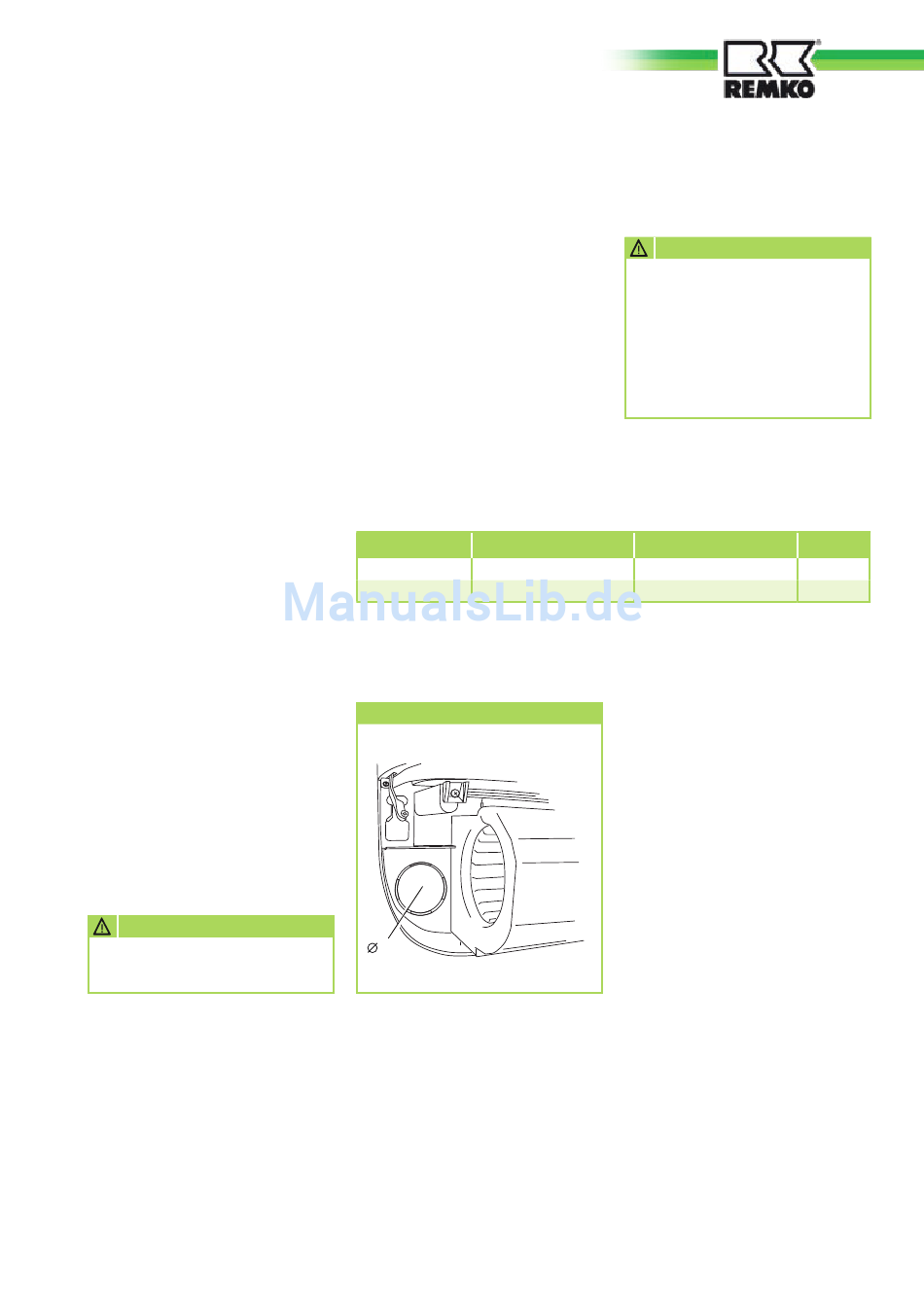

Frischluftanschluß
RXT 350, RXT 520, RXT 680
74
Alle Angaben in mm
ACHTUNG
Das Gerät ist werkseitig mit
einer Füllung aus getrocknetem
Stickstoff zur Dichtigkeits-
kontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern.
Saugleitung
3/8" 5/8"
3/8" 5/8"
RXT 680
Beipack
Beipack
