REMKO RXT
Kondensatanschluß
Auf Grund der Taupunktunter-
schreitung am Verdampfer kommt
es während des Kühlbetriebes
zur Kondensatbildung.
Unterhalb des Registers befindet
sich eine Auffangwanne, die mit
einem Ablauf verbunden werden
muß.
Die bauseitige Kondensatlei-
■
tung ist mit einem Gefälle von
mind. 2 % zu verlegen
(Bild 5). Gegebenenfalls sehen
Sie eine dampfdiffusionsdichte
Isolation vor.
Führen Sie die Kondensatlei-
■
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
Bei einem Gerätebetrieb unter
■
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
Nach erfolgter Verlegung muß
■
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
Installationsort
Wandmontage
1. Verwenden Sie den seitlichen,
unteren oder hinteren Abgang
(Bild 6).
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses
und schließen Sie die Konden-
satleitung an den Kondensat-
schlauch an.
18

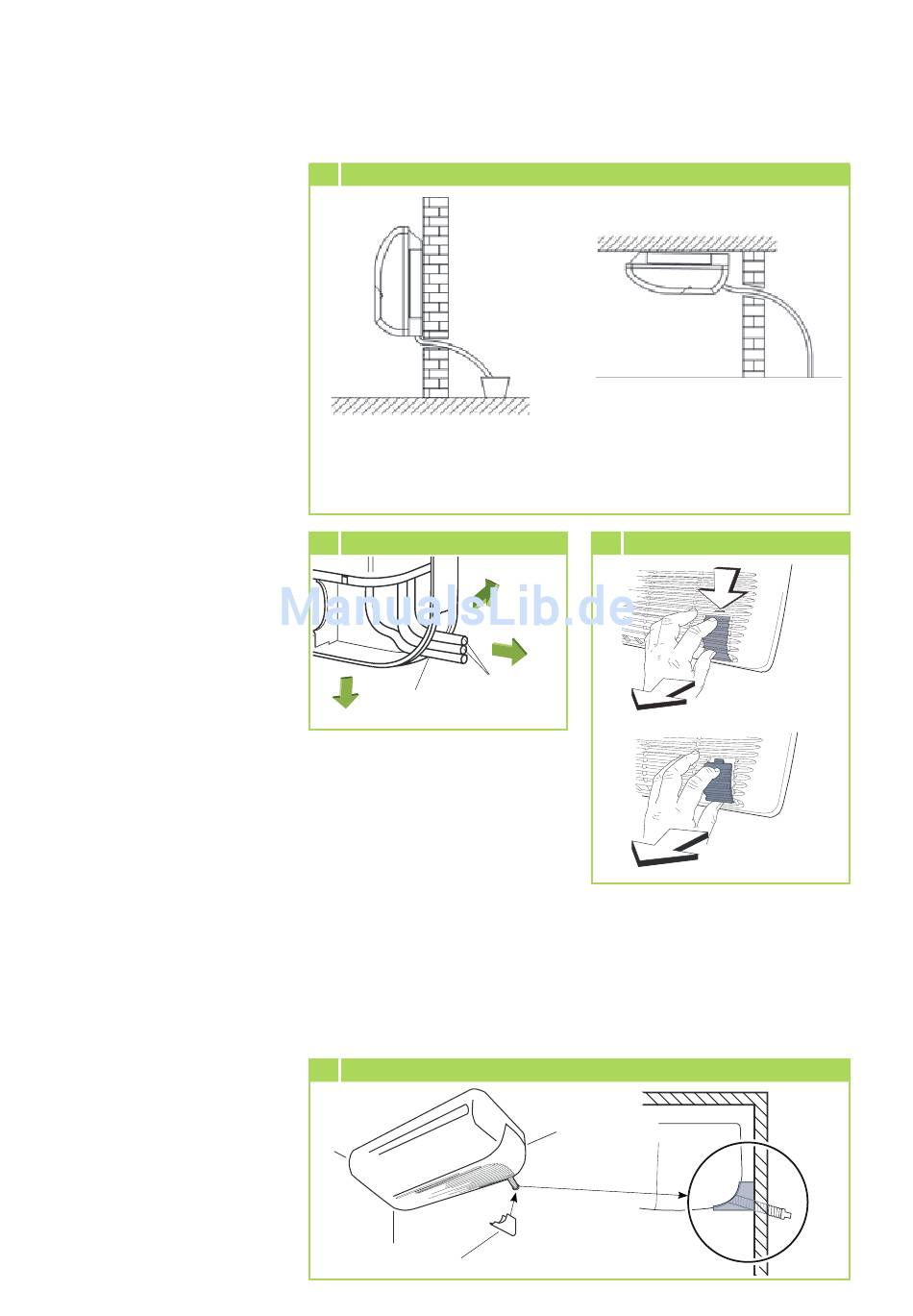

Gefälle der Kondensatleitung
5
Wandmontage:
Der Kondensatschlauch wird unten
oder hinten aus dem Innengerät
herausgeführt
6
Kondensatablauf Wandmontage
Kältemittelleitung
Kondensatablauf
Deckenmontage
1. Entfernen Sie die Abdeckung
der Kondensatöffnung am Luft-
eintrittsgitter und führen Sie
den Kondensatschlauch durch
die Öffnung (Bild 7).
2. Kürzen Sie ggf. die Abdeckung
des Kondensatschlauches und
stecken sie auf den Konden-
satschlauch. Schließen Sie die
Kondensatleitung an den Kon-
densatschlauch an (Bild 8).
ontage der Kondensatschlauch-Abdeckung
8
M
Abdeckung Kondensatschlauch
Deckenmontage:
Der Kondensatschlauch wird durch die
ovale Gehäuseöffnung in Gitternähe,
aus dem Gerät herausgeführt
7
Kondensatablauf Deckenmontage
