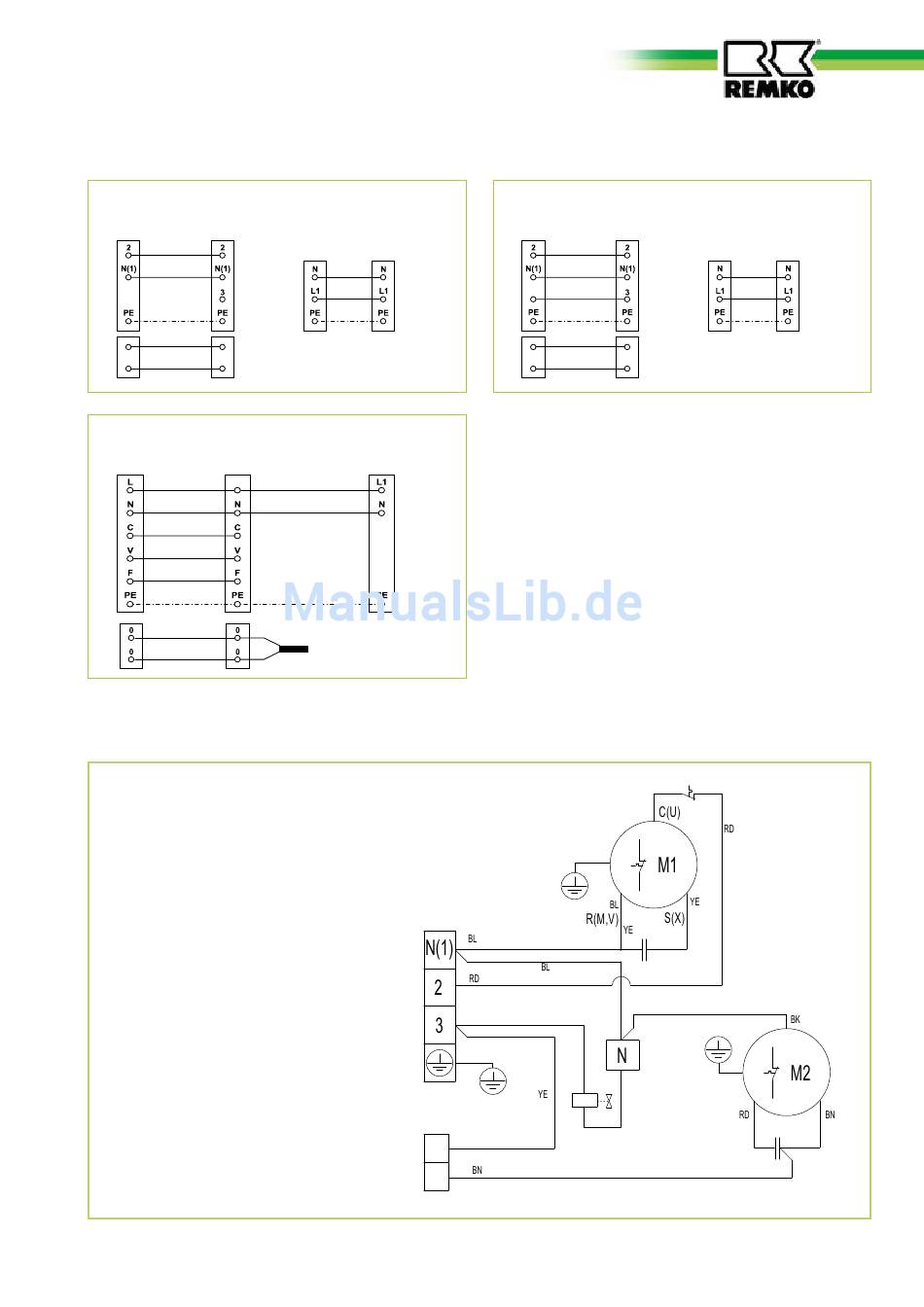

Elektrisches Anschlußschema
Anschluß RXW 0
Außenteil Innengerät
Kompressoransteuerung
Neutralleiter
Außenleiter
Schutzleiter
rot rot
Ventilatoransteuerung
gelb gelb
Umkehrventilansteuerung
Anschluß RXD 0 / RXD 80
Innengerät Außenteil
Außenleiter
2
Neutralleiter
Steuerleiter Kompressorschütz
Steuerleiter
Umkehrventil
Steuerleiter Ventilatormotor
Schutzleiter

Elektrisches Schaltschema

RKS H in Kombination mit RXW 0
Farbkennzeichnung
WH = Weiß
BL = Blau
BN = Braun
BK = Schwarz
RD = Rot
YE = Gelb
Netzzuleitung
230 V~,
50 Hz,
L1 / N / PE
Netzzuleitung
230 V~,
50 Hz,
L1 / N / PE
Bei dieser Gerätekombination
ist werksseitig ein
Temperatursensor des Innengerätes
Kompressorschütz eingebaut.
in die Tauchhülse des Verflüssigerbo-
gens im Außenteil einsetzen!
Anschluß RXW 80
Außenteil Innengerät
Kompressoransteuerung
Neutralleiter
Außenleiter
Schutzleiter
rot rot
Ventilatoransteuerung
gelb gelb
Umkehrventilansteuerung
Kompressor
Umkehrventil
Netzzuleitung
230 V~,
50 Hz,
L1 / N / PE
Verflüssiger-
Ventilator
1
