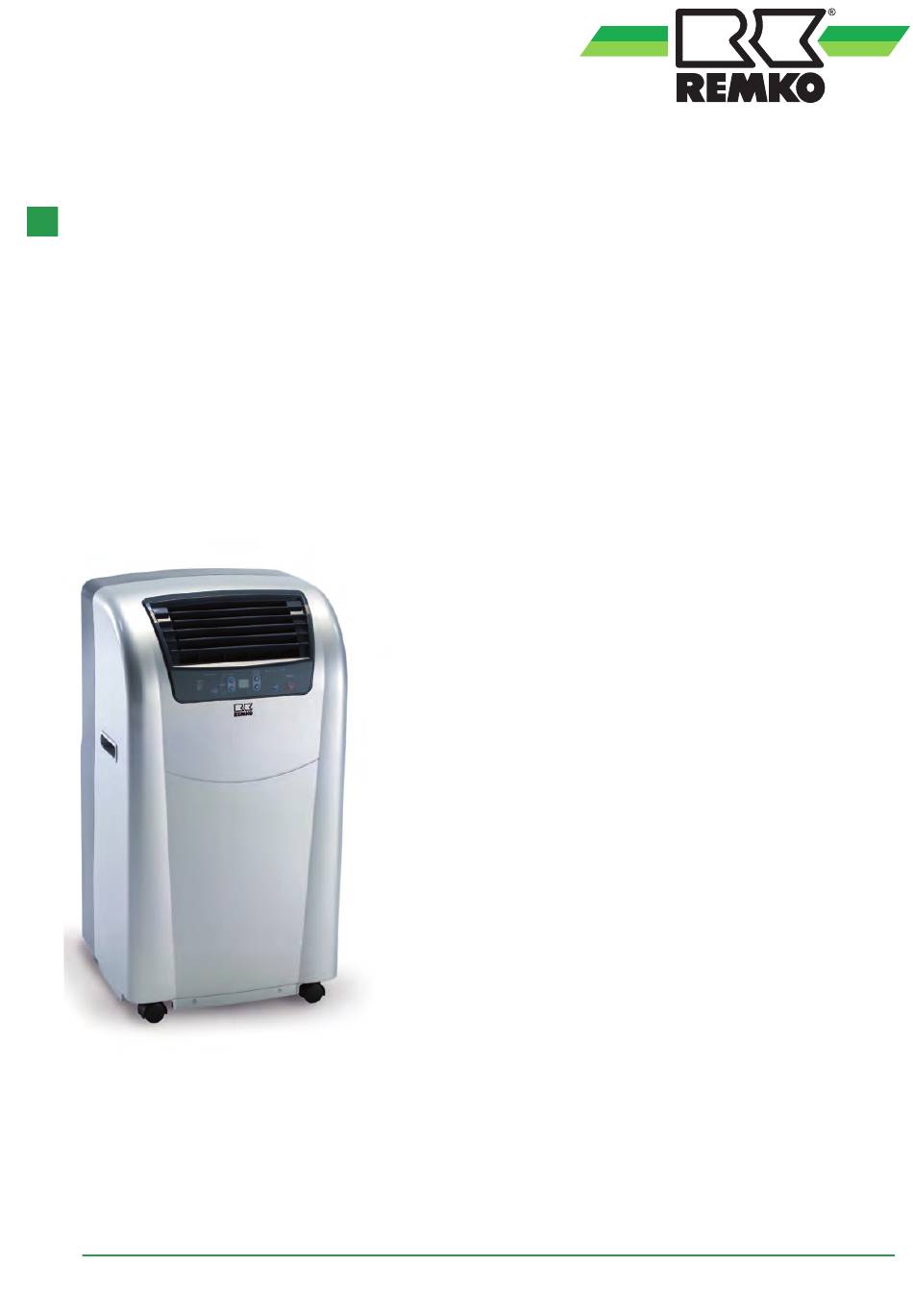

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie RKL ECO Lokale Raumklimageräte in Kompakt-Ausführung RKL 300 ECO, RKL 300 ECO S-Line, RKL 360 ECO, RKL 360 ECO S-Line 0231-2019-08 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät R290 aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Zusätzliche Sicherheitshinweise im Umgang mit Kältemittel R290..........4 1.3 Kennzeichnung von Hinweisen....................... 5 1.4 Personalqualifikation........................5 1.5 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.6 Sicherheitsbewusstes Arbeiten....................... 6 1.7 Sicherheitshinweise für den Betreiber..................... 6 1.8 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Serie RKL ECO Sicherheits- und Im Sinne des Umweltschutzes sind diese Geräte ausschließlich fachmännisch zu ent- Anwenderhinweise sorgen. Die Sicherheitshinweise in Bezug auf die 1.1 Allgemeine Sicherheitshinweise Raumgröße sowie die Brennbarkeit des Kälte- Lesen Sie vor der ersten Inbetriebnahme des mittels dürfen nicht vom Gerät entfernt werden. -
Seite 5: Kennzeichnung Von Hinweisen
Der Eingriff in den Kältekreislauf das aus- schließlich durch zertifiziertes Fachpersonal WARNUNG! unter Berücksichtigung der Sicherheitsanwei- Diese Kombination aus Symbol und Signalwort sungen des Herstellers erfolgen. weist auf eine möglicherweise gefährliche Situ- Wartung und Reparatur darf nur durch autori- ation hin, die zum Tod oder zu schweren Verlet- sierte Personen durchgeführt werden, die ent- zungen führen kann, wenn sie nicht gemieden sprechende Fachkenntnisse in Bezug auf... -
Seite 6: Sicherheitsbewusstes Arbeiten
REMKO Serie RKL ECO 1.6 Sicherheitsbewusstes Arbeiten Niemals die Gehäusehülle durchbohren oder das Gerät mit Feuer in Kontakt bringen. Die in dieser Anleitung aufgeführten Sicherheits- Räume in denen Kältemittel austreten kann hinweise, die bestehenden nationalen Vorschriften sind ausreichend zu be- und entlüften. Sonst zur Unfallverhütung sowie eventuelle interne... -
Seite 7: Sicherheitshinweise Für Montage-, Wartungs- Und Inspektionsarbeiten
Nichts auf dem Gerät abstellen oder drauf sitzen. Gerät nicht mit defektem Kabel oder defekter Steckdose betreiben. Vor Reinigung des Gerätes Netzstecker ziehen. 1.8 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten Arbeitsbereich prüfen Vor Arbeitsbeginn an Geräten mit brennbaren Kältemitteln muss sichergestellt sein, dass mögliche Zündquellen entfernt werden und die Gefahr einer Entzündung von Kältemitteln aus- geschlossen ist. - Seite 8 REMKO Serie RKL ECO Mögliche Zündquellen entfernen Reparaturen an geschlossenen Kompo- nenten Kältemittelaustritt in Kombination mit entspre- chender Zündquellen führt zu Explosion. Jeg- Vor der Reparatur von geschlossenen Kompo- liche Zündquellen sind daher zu jeder Zeit vom nenten/Gehäuseteilen muss das Gerät span- Arbeitsbereich fernzuhalten! Dazu gehört auch...
- Seite 9 Erkennen brennbarer Kältemittel 1. Ablassen des Kältemittels Verwenden Sie bei der Suche nach Kältemittel- 2. Spülen des Systems mit Schutzgas Leckagen unter keinen Umständen mögliche 3. Vakuumieren Zündquellen. Die Verwendung eine Lecksuch- 4. Ggf. Schritte 2 und 3 wiederholen lampe oder andere vergleichbare Geräten mit 5.
-
Seite 10: Eigenmächtiger Umbau Und Veränderungen
Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ aufgeführt. Darüber hinaus können nur zwischen den Vertragspartnern Sondervereinbarungen getroffen werden. -
Seite 11: Technische Daten
Technische Daten 2.1 Gerätedaten RKL 300 RKL 360 RKL 300 RKL 360 Baureihe Betriebsweise Lokales Kompakt-Klimagerät zum Kühlen Nennkühlleistung Energieeffizienzklasse Kühlen Energieeffizienzgröße EER Energieverbrauch, stündlich kWh/60 min Einsatzbereich (Raumvolumen), ca. Einstellbereich Innengerät °C +18 bis +30 Arbeitsbereich Innengerät °C/%r.F. +18 bis +35/35 bis 85 Kältemittel R290 Kältemittel, Grundmenge... -
Seite 12: Aufbau Und Funktion
REMKO Serie RKL ECO Aufbau und Funktion Gerätebeschreibung Das lokale Klimagerät eignet sich besonders für den flexiblen Einsatz. Das lokale Raumklimagerät besteht aus einem Gerät zur Fußboden-Aufstellung im Innenbereich und einen Abluftschlauch zur Abführung der Wärme. Das Innengerät nimmt die im zu küh- lenden Raum befindliche Wärme im Verdampfer... -
Seite 13: Bedienung
Bedienung Die Bedienung kann über das am Gerät befindliche Bedienungstableau oder über die serienmäßige Infrarot- Fernbedienung erfolgen. Die Funktionsbedienung der Tasten untereinander ist identisch, die Bezeichnung kann Unterschiede aufweisen. Vor Inbetriebnahme der Infrarot-Fernbedienung sind die Batterien korrekt ein- zusetzen. Abb. 3: Bedienungstableau Legende Taste „AUTO SWING“... - Seite 14 REMKO Serie RKL ECO Taste „COMP. ON“ Anzeige „DRAIN WATER“ Kühlleistung wird nur dann erzeugt, sofern der Das anfallende Kondensat wird in einem internen Kompressor aktiv ist. Bei Erreichen der program- Reservoir gesammelt, über den Verflüssiger mierten Solltemperatur, wird der Kompressor und geleitet und verdampft dort.
- Seite 15 Einlegen der Batterien in die Fernbedienung Vor der Erstinbetriebnahme sind die im Lieferum- fang enthaltenen Batterien (2 Stück, Typ AAA) in Helfen Sie mit, Energieverbräuche im Stand- die Fernbedienung einzusetzen. By-Betrieb einzusparen! Wird das Gerät, die Anlage oder die Komponente nicht verwendet, 1.
-
Seite 16: Montage Und Installation
REMKO Serie RKL ECO Montage und Installation Kontrollieren Sie, ob der Stopfen des Konden- satablaufes vorhanden und korrekt aufgesetzt Montage- und Geräteaufstellanweisung ist. Es besteht die Gefahr eines unkontroll- ierten Kondensataustritts nach der Inbetrieb- Das Gerät wird an dem gewünschten Ort, mit der nahme. - Seite 17 Ableiten der warmen Abluft Über eine Wanddurchführung Der mitgelieferte Schlauch wird fest mit einer Wanddurchführung verbunden. Eine passende HINWEIS! Durchführung ist als Zubehör erhältlich (Abb. 12). Der Abluftschlauch ist immer mit Steigung in Luftrichtung zu verlegen und darf nicht verlän- gert werden! Das Gerät erzeugt im Kühlbetrieb feuchtwarme Abluft, die aus dem zu kühlenden Raum abgeleitet...
- Seite 18 REMKO Serie RKL ECO Installationsschema der Wanddurchführung (Zubehör) Abb. 13: Montagebeispiel 1: Außengitter 3: Rückstauklappe 2: Teleskoprohr 4: Verschlussdeckel Installationsanweisung Erstellen Sie ein Kernloch in der Außenwand (Wanddicke 270-480 mm) mit einem Durchmesser von 135 mm. Beachten Sie mögliche Versorgungsleitungen in diesem Bereich! Setzen Sie das Schieberohr in den erstellten Wanddurchbruch so ein, dass sich das äußere Rohr...
-
Seite 19: Elektrischer Anschluss
Elektrischer Anschluss Elektrisches Schaltschema Abb. 14: Elektrisches Schaltschema PCB1: Bedientableau MS1: Mikroschalter (Tank voll) PCB2: Steuerplatine Farbcode: Swing-Motor Schwarz Ventilatormotor (Verdampfer) Braun Ventilatormotor (Verflüssiger) Blau Kondensatpumpe Grau Kompressor Orange CX1: Kondensator (M1) CX2: Kondensator (M2) Weiß CX3: Kondensator (CM) Gelb Temperatursensor Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten... -
Seite 20: Inbetriebnahme
Kunststoffhülle gegen Staub. Unbefristete Außerbetriebnahme Die Deinstallation der gesamten Anlage kann unter umwelttechnischen Gesichtspunkten nur durch eine Fachfirma ausgeführt werden. Die REMKO GmbH & Co. KG oder Ihr zuständiger Vertrags- partner nennen Ihnen gerne einen Kältefachbetrieb in Ihrer Nähe. -
Seite 21: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach untenstehender Liste. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler. -
Seite 22: Pflege Und Wartung
REMKO Serie RKL ECO Pflege und Wartung Die regelmäßige Pflege und Beachtung einiger Grundvoraussetzungen gewährleisten einen stö- So gewährleisten Sie jederzeit die Betriebssi- rungsfreien Betrieb und eine lange Lebensdauer cherheit der Anlage! des Gerätes. Filterreinigung GEFAHR! Das Gerät ist mit zwei Luftfiltern ausgerüstet. -
Seite 23: Gerätedarstellung Und Ersatzteillisten
Gerätedarstellung und Ersatzteillisten 11.1 Gerätedarstellung Abb. 16: Explosionszeichnung Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 24: Ersatzteilliste
REMKO Serie RKL ECO 11.2 Ersatzteilliste Für Ersatzteilbestellungen wenden Sie sich bitte direkt an die REMKO GmbH & Co. KG WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. - Seite 25 RKL 300 ECO RKL 360 ECO Bezeichnung RKL 300 ECO RKL 360 ECO Ventilatormotor (Verdampfer) Verdampfergehäuse Ventilatorgehäuse (Verdampfer) Ventilatorrad (Verdampfer) Lamellenmotor Filter Abluft Netzzuleitung Auf Anfrage unter Angabe der Seriennummer mit Stecker Kondensator Kompressor Kondensator (Verdampferventilator) Kondensator (Verdampferventilator) Abluftschlauch kpl. Infrarot-Fernbedienung Sensor Lufteintritt Ersatzteile ohne Abbildung...
-
Seite 26: Index
REMKO Serie RKL ECO Index Ableiten der warmen Abluft ....17 Recycling ......10 Abluftfilter . -
Seite 28: Remko Qualität Mit System
REMKO QUALITÄT MIT SYSTEM Klima | Wärme | Neue Energien Telefon +49 (0) 5232 606-0 REMKO GmbH & Co. KG Hotline National +49 (0) 5232 606-0 Klima- und Wärmetechnik Telefax +49 (0) 5232 606-260 Im Seelenkamp 12 E-mail info@remko.de Hotline International 32791 Lage Internet www.remko.de...
