(22) EFFECT-WAHLSCHALTER
Mit diesem Wahlschalter wählen Sie den gewünschten Effekt aus.
(23) SPEED-REGLER
Mit diesem Regler stellen Sie den Parameterwert des Effekts ein.
(24) EFFECT CUE-TASTE
Mit der EFFECT CUE-Taste können Sie den Effekt über den Kopfhörer vorhören.
(25) START/STOP-TASTE
Mit der START/STOP-Taste können Sie den Effekt aktivieren (LED leuchtet) oder deaktivieren (LED
aus).
(26) 12 V LAMP
BNC-Buchse zum Anschluss einer Pultleuchte. Der max. Strom beträgt 120 mA.
(27) BOOTH-REGLER
Mit dem BOOTH-Regler können Sie den BOOTH-Ausgangspegel einstellen.
(28) BALANCE-REGLER
Mit dem Balance-Regler können Sie einstellen, wie viel Signalanteil an die rechte bzw. linke Master-
Buchse gegeben wird.
(29) MASTER-REGLER
Mit diesem Regler stellen Sie die Signalstärke des Master-Ausgangssignals ein.

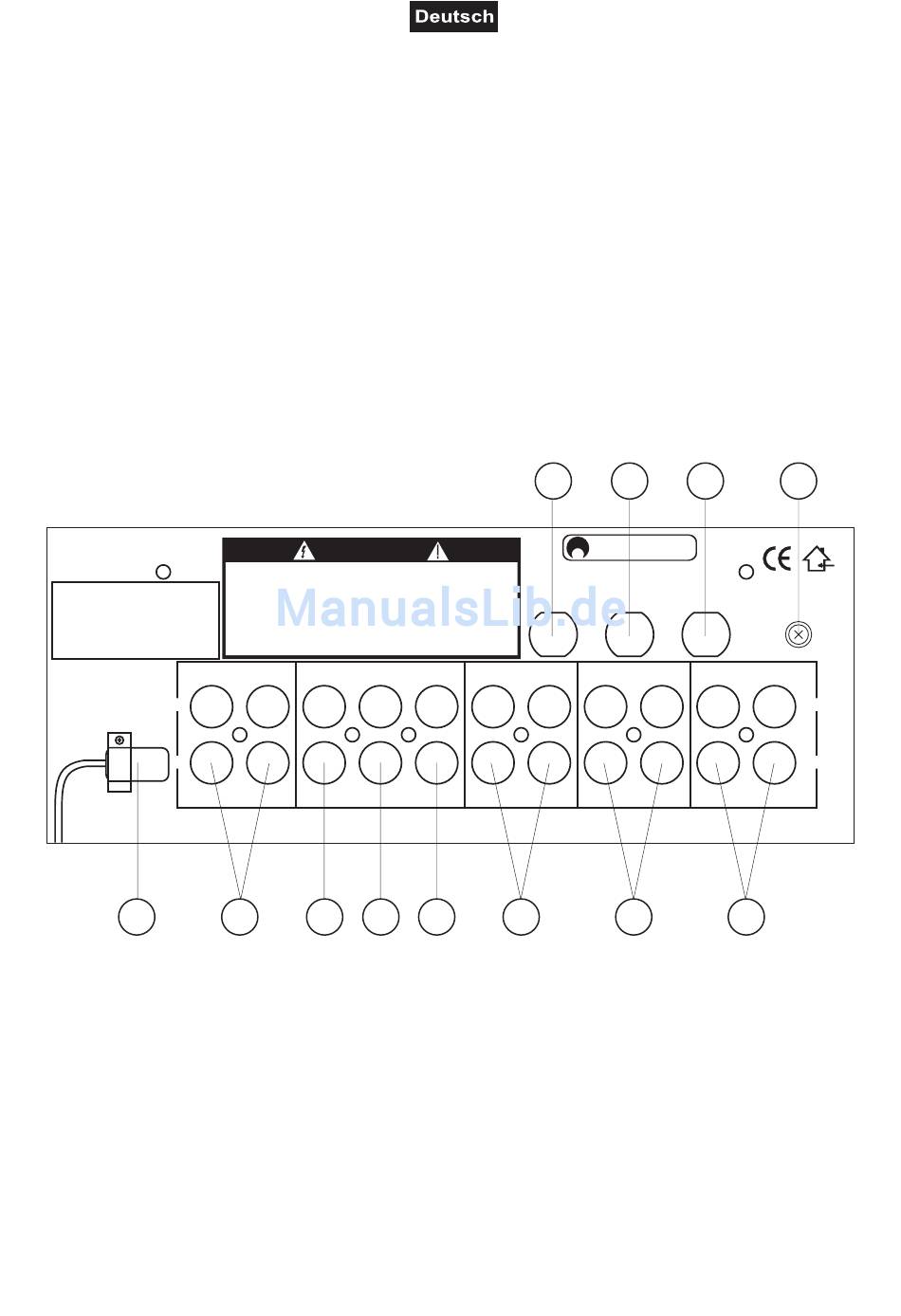

5.2 Rückseite
Typ/Type:
OMNITRONIC EX-530
Spannungsversorgung/
Power supply:
15 V AC, 1 A ~
Gesamtanschlusswert/Power
consumption:
15 VA
SEND
L
R
15 V AC
41
(30) GND (Erdungsklemme)
Zur Vermeidung von Brummen und anderen Störgeräuschen verbinden Sie die Erdungsklemme mit dem
Erdungskabel des Plattenspielers.
(31) MIC 1-BUCHSE
Zum Anschluss eines Mikrofons mit 6,3 mm-Klinkenstecker. Die Signale lassen sich über Kanalfader 1
steuern, wenn der PHONO 1 / LINE 1 / MIC 1-Schalter auf MIC 1 gestellt wurde.
(32) MIC 2-BUCHSE
Zum Anschluss eines Mikrofons mit 6,3 mm-Klinkenstecker. Die Signale lassen sich über Kanalfader 2
steuern, wenn der PHONO 2 / LINE 2 / MIC 2-Schalter auf MIC 2 gestellt wurde.
(33) MIC 3-BUCHSE
Zum Anschluss eines Mikrofons mit 6,3 mm-Klinkenstecker. Die Signale lassen sich über Kanalfader 3
steuern, wenn der PHONO 3 / LINE 3 / MIC 3-Schalter auf MIC 3 gestellt wurde.
(34), (35), (36) LINE / PHONO-EINGANGSBUCHSEN
Eingangsbuchsen für Kanäle CH-1, CH-2 und CH-3.
An die LINE Buchsen können Sie CD-Player und Cassettendecks anschließen.
CAUTION
Read manual before use. To prevent electrical fire and shock hazard,
do not expose this appliance to moisture. Risk of electric shock!
Do not open!
There are no serviceable parts inside the device.
Vor Gebrauch Anleitung lesen. Gerät vor Feuchtigkeit schützen.
Gefahr! Gerät nicht öffnen!
Im Geräteinneren befinden
sich keine zu wartenden Teile.
Lire le mode d'emploi avant l'utilisation. Afin de prévenir tous risques
d'électrocution et de court-circuits, ne pas exposer à l'humidité.
Attention! Ne pas ouvrir le boîtier!
ne contient pas de parties nécessitant un entretien.
RETURN
MASTER
BOOTH
EFFECT
OUTPUT
40
39
38
33
OMNITRONIC SHOWEQUIPMENT GmbH, GERMANY
MIC 3
L'intérieur de l'appareil
REC
LINE 3
PHONO 3
CH-3
37
36
15
32
31
®
OMNITRONIC
www.omnitronic.com
MIC 2
MIC 1
LINE 2
PHONO 2
LINE 1
CH-2
CH-1
35
34
30
GND
PHONO 1
L
R
