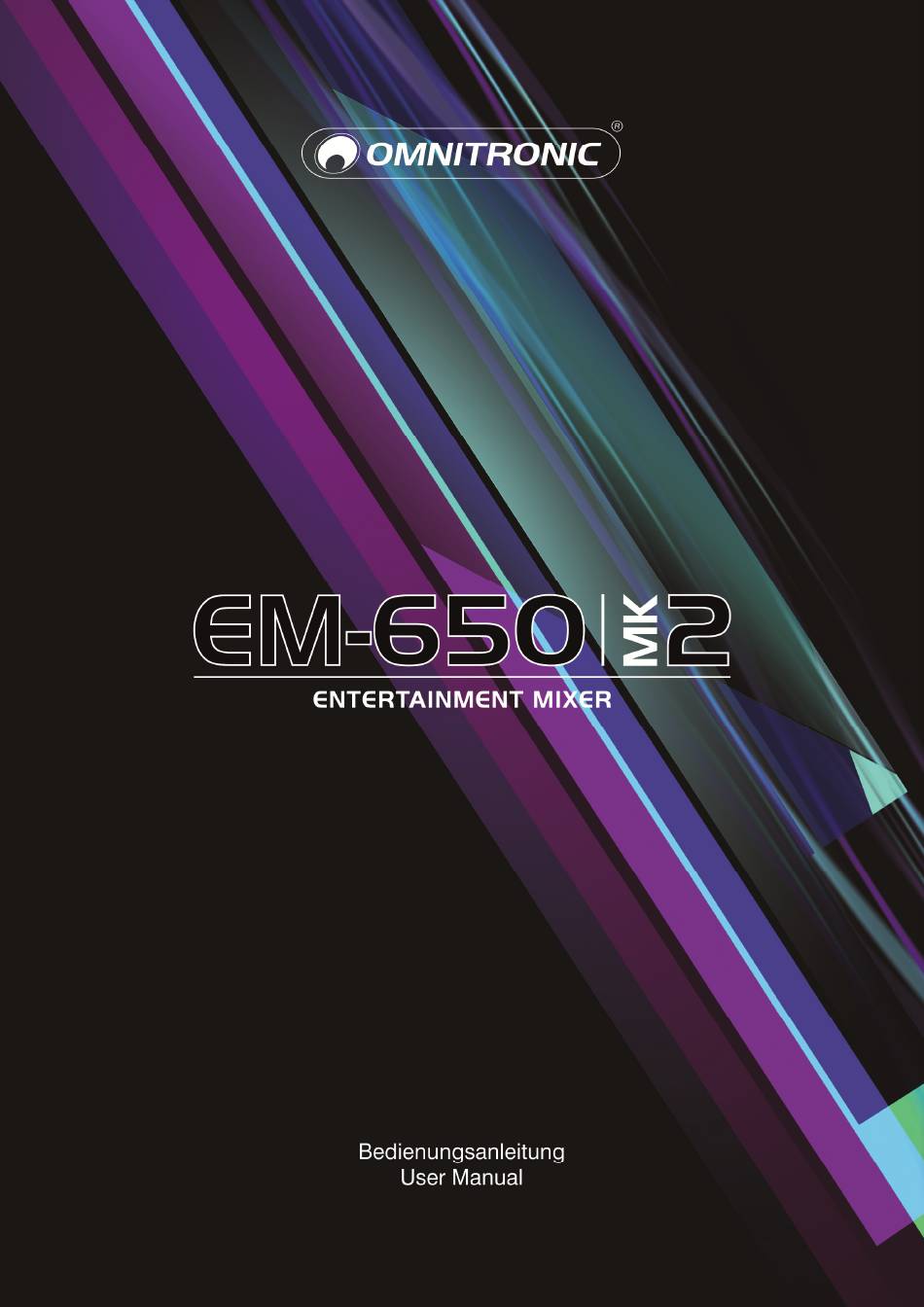

Omnitronic EM-650 MK 2 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Omnitronic EM-650 MK 2

Inhaltszusammenfassung für Omnitronic EM-650 MK 2

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1 Einführung 1 Einführung ..........3 Willkommen bei Omnitronic! Schön, dass Sie sich für eines unserer Produkte entschieden haben. Produktmerkmale ........3 2 Sicherheitshinweise ......... 4 Diese Bedienungsanleitung zeigt Ihnen, wie Sie 3 Bestimmungsgemäße Verwendung ..5 den Mixer in Betrieb nehmen und nutzen. Damit 4 Bedienelemente und Anschlüsse ...

  • Seite 4: Sicherheitshinweise

    • Die Kabeleinführung oder die Kupplung am 2 Sicherheitshinweise Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann Achtung! das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann. Gerät vor Feuchtigkeit und Nässe schützen! •...

  • Seite 5: Bestimmungsgemäße Verwendung

    3 Bestimmungsgemäße Verwendung • Beim Einsatz von Nebelgeräten ist zu beachten, Das Gerät dient zum Mixen von Audioquellen und dass das Gerät nie direkt dem Nebelstrahl wurde speziell für professionelle Anwendungen ausgesetzt ist und mindestens 0,5 m von einem konzipiert. Nebelgerät entfernt betrieben wird.

  • Seite 6: Bedienelemente Und Anschlüsse

    4 Bedienelemente und Anschlüsse Frontseite Element Funktion Mikrofoneingänge MIC 1/2 Eingangsbuchsen für den Anschluss von Mikrofonen über einen XLR- oder 6,3-mm-Klinkenstecker. Zuordungstasten 1-3 Verwenden diese Tasten (mit LED-Anzeige), Mikrofonkanäle MIC 1/2 einzeln den drei Masterkanälen zuzuordnen. Lautstärkeregler VOL Lautstärkeregler für die Mikrofonkanäle MIC 1/2. Leuchtet die LED PEAK ständig, ist der jeweilige Kanal übersteuert.

  • Seite 7: Rückseite

    Regler CUE/PGM Wählt und überblendet das Abhörsignal für den Kopfhörerausgang. • Linke Position CUE: Der Pre-Fader-Pegel des Eingangskanals, dessen Taste CUE gedrückt ist, wird abgehört. • Rechte Position PGM: Das laufende Musikprogramm wird vor den Ausgangsreglern abgehört. • In der Mittelstellung wird ein Mischsignal aus Pre-Fader-Pegel und laufendem Musikprogramm gehört.

  • Seite 8: Inbetriebnahme

    5 Inbetriebnahme Installation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in ein 19"-Rack (483 mm) werden 2 HE benötigt. Achten Sie bei der Standortwahl des Geräts darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist.

  • Seite 9: Bedienung

    6 Bedienung Grundeinstellung der Eingangskanäle Stellen Sie alle Vorverstärkerregler TRIM auf der Geräterückseite mit einem passenden Werkzeug wie einem Schraubendreher in die Mittelposition. Stellen Sie alle Klangregler in die Mittelposition. Wählen Sie mit der Umschalttaste des Kanals den Eingang an, an dem die Tonquelle angeschlossen ist.

  • Seite 10: Reinigung Und Wartung

    7 Reinigung und Wartung Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Bevor Sie das Gerät reinigen, trennen Sie es von der Stromversorgung. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile.

  • Seite 12: Introduction

    1 Introduction Contents Welcome to Omnitronic! Thank you for choosing 1 Introduction ..........12 one of our products. Product features ........12 2 Safety Instructions ......... 13 This user manual will show you how to install and 3 Operating Determinations ..... 14 operate the mixer.

  • Seite 13: Safety Instructions

    • If extension cords are used, make sure that the 2 Safety Instructions core diameter is sufficient for the required power consumption device. warnings concerning the power cords are also valid for Caution! possible extension cords. • Always disconnect from the mains, when the Keep this device away from rain and moisture! device is not in use or before cleaning it.

  • Seite 14: Operating Determinations

    Cleaning and Service 3 Operating • Disconnect from mains before cleaning! Never use solvents or aggressive detergents in order Determinations to clean the device! Rather use a soft and damp cloth. This device is used to mix audio sources. It has •...

  • Seite 15: Operating Elements And Connections

    4 Operating Elements and Connections Front panel Element Function MIC 1/2 inputs Balanced inputs for connecting microphones via XLR or 6.3 mm jack plug. Assignment switches 1-3 Use these switches (with LED), to assign the microphone channels MIC 1/2 individually to three master channels. VOL controls Level controls for the microphone channels MIC 1/2.

  • Seite 16: Rear Panel

    CUE/PGM control For selecting and crossfading the monitoring signal for the headphones output: • Left position CUE: the prefader level of the input channel of which the button CUE is pressed is monitored. • Right position PGM: the music program currently playing is monitored ahead of the output controls.

  • Seite 17: Setup

    If the mixer is connected to both a computer and to a unit grounded via the mains cable (e.g. amplifier), noise interference may occur due to ground loops. To eliminate this interference, a ground isolator (e. g. OMNITRONIC LH-082) may be used to connect the mixer to the unit. Connector...

  • Seite 18: Operation

    6 Operation Basic adjustment of the input channels Set all rear gain controls TRIM to mid-position with an appropriate tool e.g. a screw driver. Set all tone controls to mid-position. Use the input selector to select the input to which the audio source is connected. Feed an audio signal (test signal or music piece) to the channel.

  • Seite 19: Cleaning And Maintenance

    7 Cleaning and Maintenance Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
  • Seite 20 Omnitronic is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00147449 Version 1.0 Publ. 26/04/2023...
