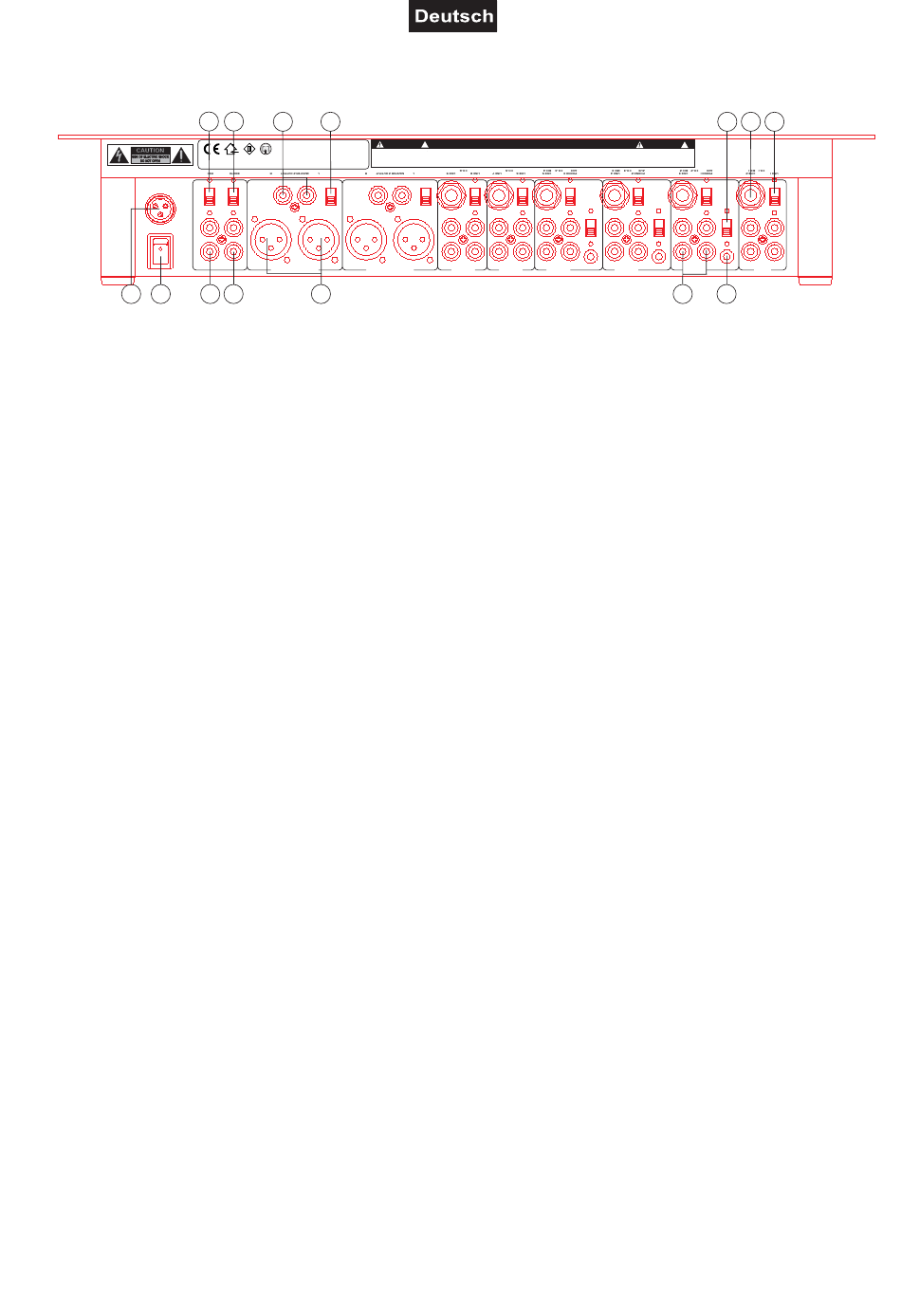

1. NETZSCHALTER
Drücken Sie den Netzschalter, um das Gerät einzuschalten.
2. AC IN-BUCHSE
Stecken Sie hier die Anschlussleitung des Netzteils ein und fixieren Sie sie mit der Überwurfmutter.
3. REC OUT
Zum Anschluss Ihres Aufnahmegerätes. Der REC OUT-Pegel wird vom Masterfader nicht beeinflusst.
4. BOOTH
Zum Anschluss Ihres Monitorsystems.
5. BALANCED MASTER OUTPUT
Symmetrischer Ausgang des Mastersignals.
6. PHONE / LINE-EINGANGSBUCHSEN
An die LINE Buchsen können Sie CD-Player und Cassettendecks anschließen.
An die PHONO Buchsen können Sie den Plattenspieler anschließen. Verwenden Sie Plattenspieler mit
Magnettonabnehmersystem.
7. GND (ERDUNGSKLEMME)
Zur Vermeidung von Brummen und anderen Störgeräuschen verbinden Sie die Erdungsklemme mit dem
Erdungskabel des Plattenspielers.
8. MIC / LINE LEVEL
9. MIC-BUCHSE
An die Mic-Buchse lassen sich Mikrofone mit Klinkenstecker anschließen.
10. PHONO / AUX-UMSCHALTER
Zur Umschaltung der Eingangsbuchsen CH-1 und CH-2 von Phono auf Line.
11. SPANNUNGSWAHLSCHALTER
Achten Sie auf die richtige Einstellung.
12. MASTER OUT
Ausgangsbuchse zum Anschluss Ihrer Endstufe.
13. MONO / STEREO-SCHALTER
Mit dem MONO/STEREO-Schalter können Sie den Signalausgang auf mono bzw. stereo stellen. Wenn Sie
z. B. Tonquellen mit Monoausgang über nur einen Cinch-Stecker an das EM-760 angeschlossen haben,
schalten Sie den Signalausgang auf mono, so dass das Ausgangssignal an beiden Ausgängen anliegt.
14. REC WITH MIC/ NO MIC
