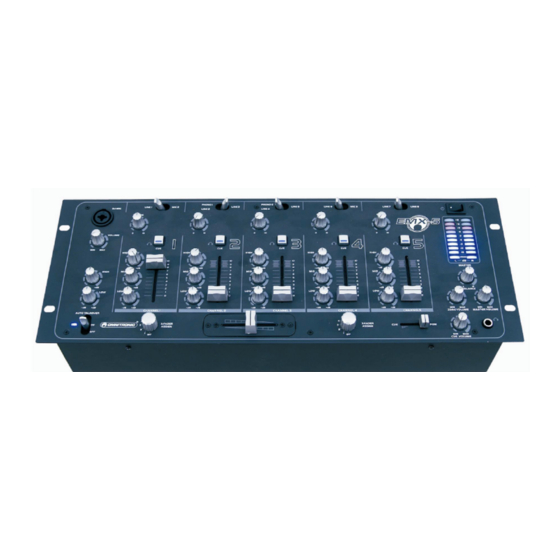

Omnitronic EMX-5 Bedienungsanleitung
Verwandte Anleitungen für Omnitronic EMX-5
Inhaltszusammenfassung für Omnitronic EMX-5

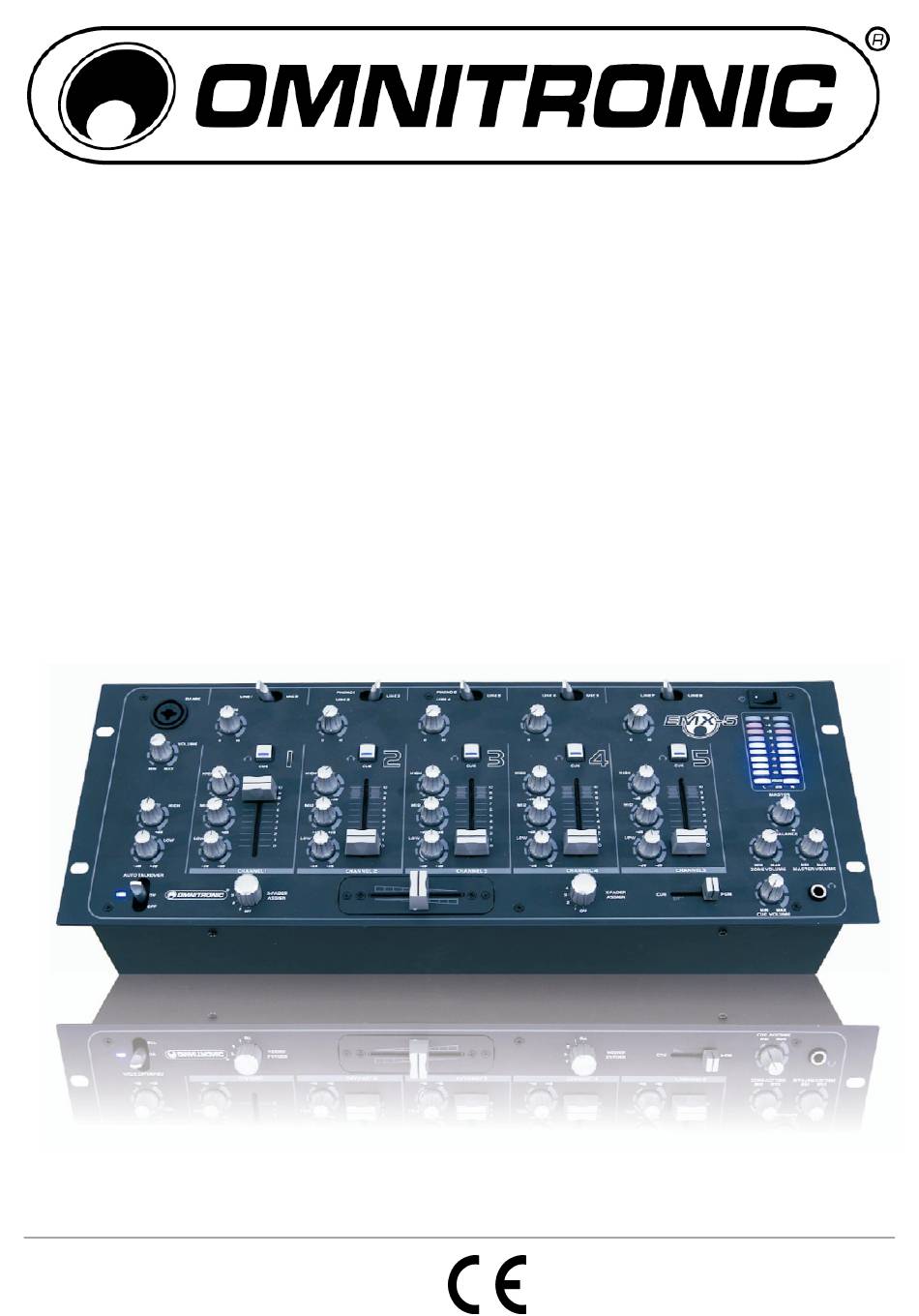

- Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL EMX-5 Club Mixer © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
10006770 This user manual is valid for the article numbers: 10006770 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/21 00038076.DOC, Version 1.0... - Seite 3 3/21 00038076.DOC, Version 1.0...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für den OMNITRONIC Club-Mixer EMX-5 entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Bestimmungsgemässe Verwendung
Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen. Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. -
Seite 6: Gerätebeschreibung
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. -
Seite 7: Bedienelemente Und Anschlüsse
(LED aus): DJ-Mikrofon ist ausgeschaltet. 9-fache LED-Anzeige des Mastersignals im Bereich -18 dB bis +12 dB. Die Betriebsanzeige POWER zeigt den Zuordungsschalter eingeschalteten Zustand des EMX-5 an. Auswahl des Kanals für die Überblendfunktion mit dem Netzschalter Crossfader. Wird die Überblendfunktion nicht benötigt, stellen Sie beide Schalter auf "OFF". - Seite 8 AC-Buchse Eingangsumschalter Stecken Sie hier die Anschlussleitung des beiliegenden Schaltet die Phono-Eingänge auf Line-Eingang. Netzteils ein. GND (Erdungsklemme) ZONE-Ausgang Erdungsklemme für an den Kanälen 2 und 3 ange- Stereo-Ausgang (Cinch) zum Anschluss eines weiteren schlossene Plattenspieler. Verstärkers, z.B. für die Monitoranlage oder Nebenraum- PHONO-Eingangsbuchsen beschallung.
-
Seite 9: Installation
"MINIMUM", um Einschaltgeräusche zu vermeiden. Schalten Sie dann das Gerät mit dem Netzschalter ein. Die Betriebsanzeige POWER auf der Frontplatte leuchtet. Schalten Sie anschließend die nachfolgenden Audiogeräte ein. Schalten Sie den EMX-5 nach dem Betrieb wieder mit dem Netzschalter aus. 6.1 Grundeinstellung der Eingangskanäle Stellen Sie alle Gain-Regler, Klangregler, den Balanceregler und den Crossfader in die Mittelposition. -
Seite 10: Grundeinstellung Der Ausgangskanäle
anheben bzw. absenken (± 12 dB). Stehen die Regler in Mittelstellung, findet keine Frequenzgang- beeinflussung statt. Hinweis: Klangeinstellungen wirken sich auf den Pegel aus. Kontrollieren und ggf. korrigieren Sie deshalb nach einer Klangregulierung den Kanalpegel anhand der Pegelanzeige. 8. Wiederholen Sie die Pegel- und Klangeinstellung für die übrigen belegten Eingangskanäle in der oben beschriebenen Weise. -
Seite 11: Reinigung Und Wartung
Alternativ ist es auch möglich, das laufende Musikprogramm vor den Ausgangsrelgern MASTER VOLUME und ZONE VOLUME abzuhören. 1. Drücken Sie zum Abhören eines Eingangskanals den CUE-Schalter (Kontroll-LED leuchtet) des Kanals und ziehen Sie den CUE/PGM-Fader ganz nach links auf Position "CUE“. Zum Abhören des laufenden Musikprogramms vor den Ausgangsrelgern ziehen Sie den CUE/PGM-Fader ganz nach rechts auf Position "PGM“. -
Seite 12: Technische Daten
8. TECHNISCHE DATEN Spannungsversorgung: 9 V AC, 1500 mA (Mixer) 230 V AC, 50 Hz ~ (Netzteil) Gesamtanschlusswert: Eingänge: DJ MIC (frontseitig): Kombination XLR (3-pol.)/ 6,3 mm Klinke (sym.) MIC 1, 2 (rückseitig): 6,3 mm Klinke (sym.) Impedanz: Mindesteingangsspannung: 1,5 mV RMS LINE 1-5: Stereo-Cinch Impedanz:...
