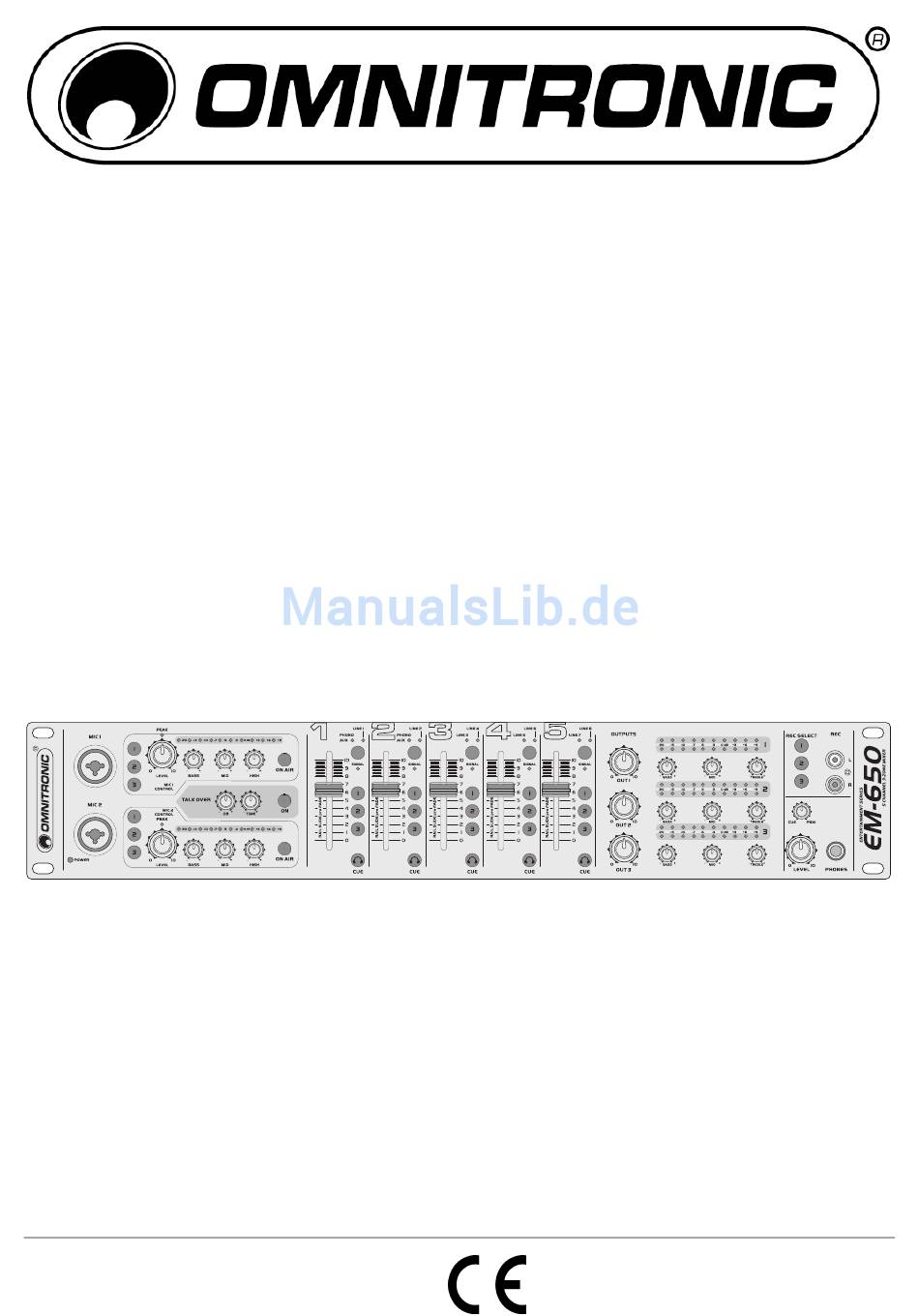

10007110/10007111 This user manual is valid for the article numbers: 10007110/10007111 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/20 00039532.DOC, Version 2.1...
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für den OMNITRONIC Entertainment-Mixer EM-650 entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Fachhandel vorbehalten! 3. BESTIMMUNGSGEMÄSSE VERWENDUNG Der Entertainment-Mixer EM-650 für 3 Beschallungszonen mit beliebiger Zuordnungsmöglichkeit der 5 Stereo-Eingangskanäle und der beiden Mikrofonkanäle wurde für allgemeine Beschallungen im professionellen Bereich konzipiert. Dieses Produkt ist für den Anschluss an 2 x 15 V Wechselspannung zugelassen und ist ausschließlich zur Verwendung in Innenräumen geeignet.
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.
4.2 Bedienelemente und Anschlüsse Mikrofoneingänge MIC 1 und MIC 2 Zuordungstasten 1 bis 3 Eingangsbuchsen (sym.) für Anschluss Zuordnungstasten (mit LED), Mikrofonen über XLR- oder 6,3-mm-Klinkenstecker. Eingangskanäle 1 bis 5 einzeln den drei Masterkanälen zuzuordnen: Taste 1 gedrückt: Eingangskanal auf ZONE 1 geschaltet, Zuordungstasten 1 bis 3 Taste 2 gedrückt: Eingangskanal auf ZONE 2 geschaltet, Zuordnungstasten...
Seite 8
Drücken Sie den Netzschalter, um das Gerät ein- und Kanäle 1 bis 5 (von rechts nach links). auszuschalten. Die frontseitige Betriebsanzeige POWER zeigt den eingeschalteten Zustand des EM-650 an. Phono-Eingangsbuchsen Stereo-Eingänge (Cinch) für Kanal 1 und Kanal 2 zum Umschalter WITH MIC/NO MIC Anschluss von Plattenspielern mit Magnettonabnehmer- Bestimmt den Pegel der Mikrofonkanäle an den beiden...
5. Die Eingangskanäle lassen sich über einen Stereokopfhörer abhören. Schließen Sie den Kopfhörer an die frontseitige Klinkenbuchse PHONES an. 6. Verbinden Sie die Anschlussleitung des Netzteils mit der Netzanschlussbuchse am EM-650 und stecken Sie das Netzteil in die Steckdose ein. Betreiben Sie das Gerät immer nur mit diesem passenden Netzteil.
Schalten Sie dann das Gerät mit dem Netzschalter ein. Die Betriebsanzeige POWER auf der Frontplatte leuchtet. Schalten Sie anschließend die nachfolgenden Audiogeräte ein. Schalten Sie den EM-650 nach dem Betrieb wieder mit dem Netzschalter aus. 6.1 Aussteuerung der Kanäle 1 bis 5 1.
6.3 Einstellen der Ausgangskanäle Das Ausgangssignal wird auf die regelbaren Masterausgänge OUT 1 bis 3 sowie auf die nicht regelbaren Aufnahmeausgänge REC gegeben. 1. Weisen Sie die Eingangskanäle mit den Zuordnungstasten 1 bis 3 wie gewünscht den drei Masterausgängen zu: Taste 1 gedrückt: Eingangskanal auf ZONE 1 geschaltet, Taste 2 gedrückt: Eingangskanal auf ZONE 2 geschaltet, Taste 3 gedrückt: Eingangskanal auf ZONE 3 geschaltet.
7. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile.
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC entertainment mixer EM-650. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years.
3. OPERATING DETERMINATIONS The entertainment mixer EM-650 for 3 PA zones with free routing facility of the 5 stereo input channels and both microphone channels has been designed for general professional PA applications. This product is allowed to be operated with an alternating current of 2 x 15 V and is applicable for indoor use only.
4. DESCRIPTION 4.1 Features Multifunctional 5+2-channel mixer with 3 zones • 3 zones with routing facility of all input channels as desired • 5 input channels with recessed gain controls on the rear panel, signal LED and super smooth dual-rail channel faders •...
4.2 Operating elements and connections Microphone inputs MIC 1 and MIC 2 Assignment switches 1 to 3 Input jacks (bal.) for connecting microphones via XLR or Assignment switches 1 to 3 (with LED), to assign the 6.3 mm jack plug. inputs channels 1 to 5 individually to the three master channels: button 1 pressed: input channel switched to ZONE 1,...
Seite 17
Control CUE/PGM Buttons CUE For crossfading the monitoring signal for the headphones Buttons for prefader listening of the corresponding output. channel via headphones. • Left position CUE: the prefader level of the input channel of which the CUE button is pressed is Channel faders monitored.
PHONES on the front panel. 6. Connect the power supply unit to the AC input of the EM-650 and the mains plug to a mains socket. Use the unit only with the supplied power unit. Always disconnect the mains connector when you wish to change connections, move the unit to a different place or if it is not used for a longer period.
8. Via the LED level indication of the master channel used, control the level of the input channel with its gain control. An optimum level control is obtained if level values in the 0 dB range are shown at average volume.
6.5 Prefader listening to the channels The cue function allows to monitor each of the channels 1 to 5 via headphones, even if the corresponding channel fader is set to minimum. Thus, it is possible, e.g. to time the moment for fading in an audio source. Alternatively it is also possible to monitor the current music program ahead of the output controls OUT 1 to 3.
