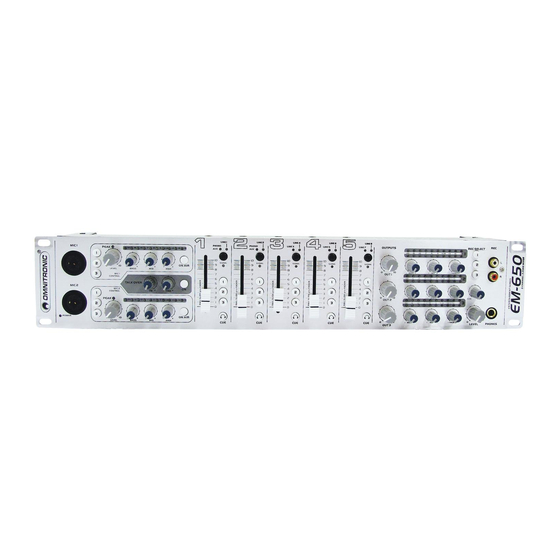

Omnitronic EM-650 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für EM-650:
- Bedienungsanleitung (20 Seiten) ,
- Bedienungsanleitung (19 Seiten)
Verwandte Anleitungen für Omnitronic EM-650
Inhaltszusammenfassung für Omnitronic EM-650

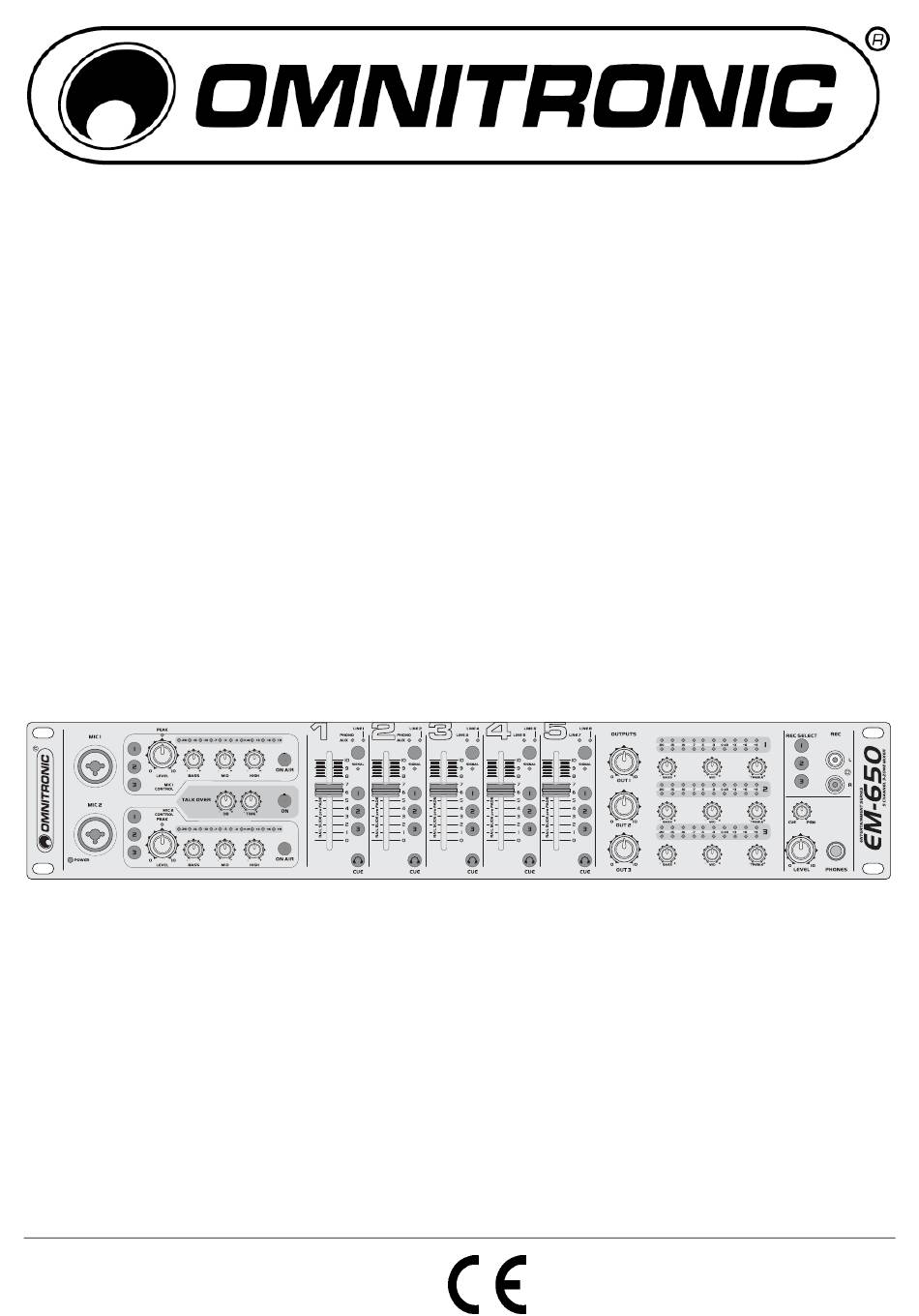

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL EM-650 Entertainment Mixer © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
10007110 This user manual is valid for the article numbers: 10007110 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/20 00039532.DOC, Version 2.0... - Seite 3 3/20 00039532.DOC, Version 2.0...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC Entertainment-Mixer entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Bestimmungsgemässe Verwendung
Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen. Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. -
Seite 6: Gerätebeschreibung
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. -
Seite 7: Bedienelemente Und Anschlüsse
4.2 Bedienelemente und Anschlüsse Mikrofoneingänge MIC 1 und MIC 2 Taste 1 gedrückt: Eingangskanal auf ZONE 1 geschaltet, Taste 2 gedrückt: Eingangskanal auf ZONE 2 geschaltet, Eingangsbuchsen (sym.) für Anschluss Taste 3 gedrückt: Eingangskanal auf ZONE 3 geschaltet. Mikrofonen über XLR- oder 6,3 mm Klinkenstecker. Eingangsumschalter Zuordungstasten 1-3 Zur Auswahl der Eingangsquelle für die Kanäle 1-5. -
Seite 8: Netzanschluss
Taste zum Vorhören des jeweiligen Kanals vor den Masterreglern über einen angeschlossenen Kopfhörer. Betriebsanzeige Die Taste leuchtet, so dass Sie sofort sehen welcher Zeigt den eingeschalteten Zustand des EM-650 an. Kanal vorgehört wird. REC(ORD)-Ausgang Netzanschluss Schließen Sie hier die Anschlussleitung des beiliegenden Stereo-Ausgang (Cinch) zum Anschluss Ihres Auf- nahmegeräts. -
Seite 9: Installation
5. Die Eingangskanäle lassen sich über einen Stereokopfhörer abhören. Schließen Sie den Kopfhörer an die frontseitige Klinkenbuchse PHONES an. 6. Verbinden Sie die Anschlussleitung des Netzteils mit der Netzanschlussbuchse am EM-650 und stecken Sie das Netzteil in die Steckdose ein. Betreiben Sie das Gerät immer nur mit diesem passenden Netzteil. -
Seite 10: Aussteuerung Der Mikrofonkanäle
7. Regeln Sie den Eingangskanal anhand der LED-Pegelanzeige des verwendeten Masterkanals mit dem Vorverstärkerregler optimal aus. Optimale Aussteuerung liegt vor, wenn bei durchschnittlich lauten Passagen Pegelwerte im Bereich von 0 dB angezeigt werden. Leuchten die roten LEDs der Pegelanzeige auf, ist der Kanal übersteuert. 8. -
Seite 11: Vorhören Der Kanäle
6.5 Vorhören der Kanäle Mit der Vorhörfunktion CUE können Sie jeden der Eingangskanäle 1-5 über einen Kopfhörer abhören, auch wenn der dazugehörige Kanalfader auf Minimum steht. Dadurch kann z. B. der richtige Zeitpunkt zum Einblenden einer Tonquelle abgepasst werden. Alternativ ist es auch möglich, das laufende Musikprogramm vor den Masterreglern OUT 1-3 abzuhören. - Seite 12 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 04.06.2009 © 12/20 00039532.DOC, Version 2.0...
-
Seite 13: Introduction
- download the latest version of the user manual from the Internet 1 INTRODUCTION Thank you for having chosen an OMNITRONIC entertainment mixer. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years. -
Seite 14: Operating Determinations
Always plug in the power unit least. Make sure that the power switch is set to OFF position before you connect the device to the mains. Keep away from heaters and other heating sources! If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. -
Seite 15: Description
Please consider that unauthorized modifications on the device are forbidden due to safety reasons! Never remove the serial barcode from the device as this would make the guarantee void. If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. -
Seite 16: Operating Elements And Connections
4.2 Operating elements and connections Microphone inputs MIC 1 and MIC 2 Assignment switches 1-3 Input jacks (bal.) for connecting microphones via XLR or Assignment switches 1-3 (with LED), to assign the inputs 6.3 mm jack plug. channels 1-5 individually to the three master channels: button 1 pressed: input channel switched to ZONE 1, button 2 pressed: input channel switched to ZONE 2, Assignment switches 1-3... -
Seite 17: Power Indicator
Control CUE/PGM channel headphones. This button lights For crossfading the monitoring signal for the headphone immediately indicate that the channel is monitored. output: Left position CUE: the pre fader level of the input channel of which the CUE button is pressed is monitored. Channel faders Right position PGM: the music program currently playing Level controls for channel 1-5. -
Seite 18: Installation
PHONES on the front panel. 6. Connect the power supply unit to the AC input of the EM-650 and the mains plug to a mains socket. Use the unit only with the supplied power unit. Always disconnect the mains connector when you wish to change connections, move the unit to a different place or if it is not used for a longer period. -
Seite 19: Level Control The Microphone Channels
6.2 Level control the microphone channels Set all tone controls of the microphone channels to mid-position. Switch on the corresponding microphone with the button ON AIR of the channel (LED lights). Use one of the assignment switches (LED lights) to switch the microphone channel to one of the master channels to monitor the signal via the speakers of a PA system connected: button 1 for master channel ZONE 1, button 2 for master channel ZONE 2, button 3 for master channel ZONE 3. -
Seite 20: Cleaning And Maintenance
7 CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
