Entertainment Mixer
ON AIR
TALK OVER
LINE 1
LINE 2
MIC 1
-
+
GAIN
-
+
LEVEL
+3
0 dB
-3
-
+
-
+
HIGH
BASS
-5
-7
-
+
HIGH
MID
CUE
-
+
BASS
POWER
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d'emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.

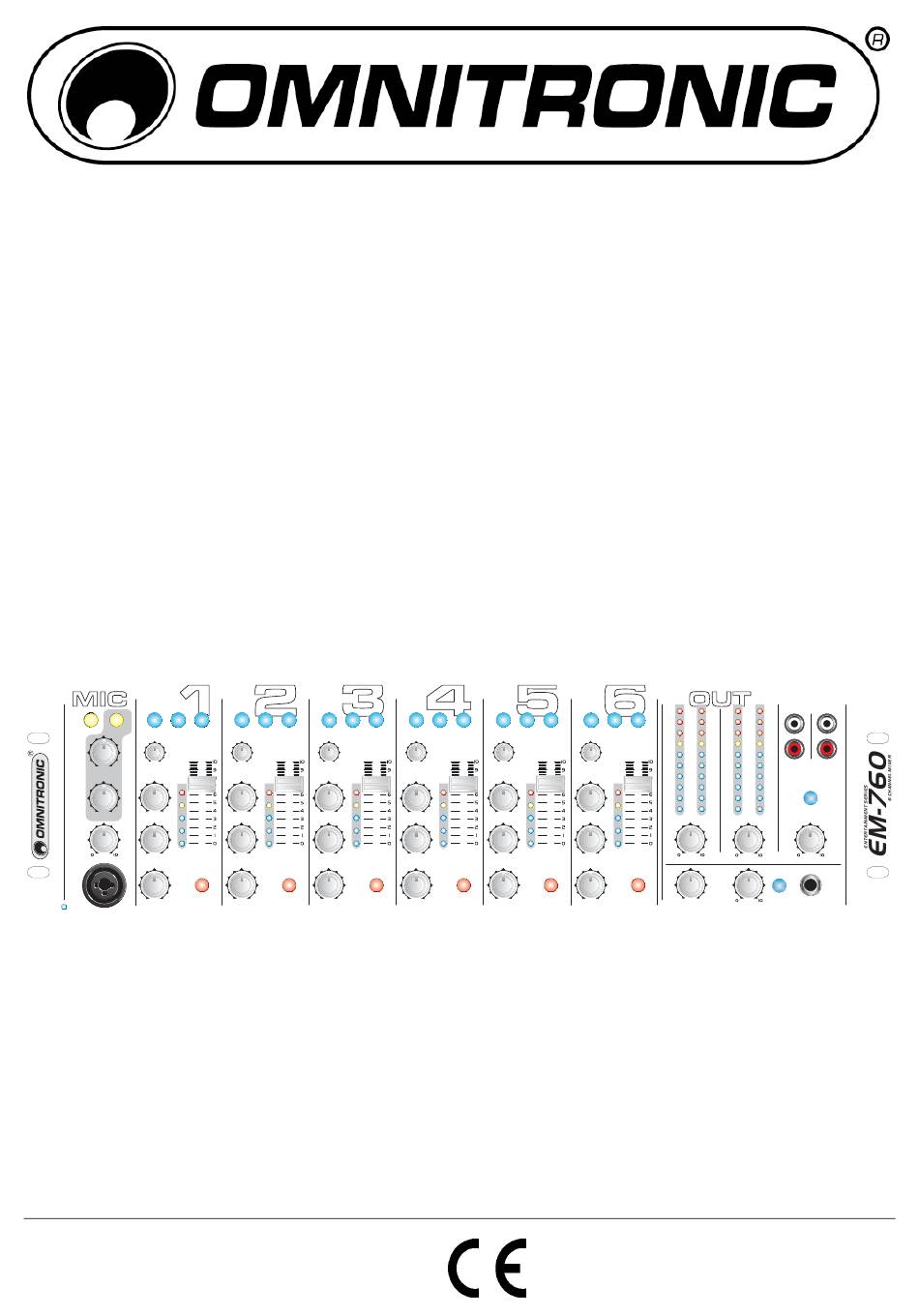

BEDIENUNGSANLEITUNG
USER'S MANUAL
EM-760
PHONO 1
LINE 3
MIC 2
PHONO 2
LINE 4
MIC 3
AUX
AUX
-
+
-
+
GAIN
GAIN
+3
+3
0 dB
0 dB
-3
-3
-
+
-
+
HIGH
HIGH
-5
-5
-7
-7
-
+
-
+
MID
MID
CUE
CUE
-
+
-
+
BASS
BASS
PHONO 3
LINE 5
MIC 4
LINE 6
LINE 7
MIC 5
AUX
-
+
-
+
GAIN
GAIN
+3
+3
0 dB
0 dB
-3
-3
-
+
-
+
HIGH
HIGH
-5
-5
-7
-7
-
+
-
+
MID
MID
CUE
CUE
-
+
-
+
BASS
BASS
+9
+9
+6
+6
LINE 8
LINE 9
MIC 6
+3
+3
0 dB
0 dB
-3
-3
-
+
-5
-5
GAIN
-7
-7
+3
-10
-10
-15
-15
0 dB
-20
-20
-3
-
+
HIGH
-5
-7
-
+
OUT 1
OUT 2
MID
CUE
-
+
CUE
PGM
LEVEL
BASS
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.
LINE IN 8
REC OUT
MONO
BOOTH
SPLIT
PHONES
©
Copyright
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Omnitronic EM-760
Inhaltszusammenfassung für Omnitronic EM-760
- Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL EM-760 Entertainment Mixer LINE IN 8 REC OUT ON AIR TALK OVER LINE 1 LINE 2 MIC 1 PHONO 1 LINE 3 MIC 2 PHONO 2 LINE 4 MIC 3 PHONO 3 LINE 5 MIC 4 LINE 6...
- Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL EM-760 Entertainment Mixer LINE IN 8 REC OUT ON AIR TALK OVER LINE 1 LINE 2 MIC 1 PHONO 1 LINE 3 MIC 2 PHONO 2 LINE 4 MIC 3 PHONO 3 LINE 5 MIC 4 LINE 6...
- Seite 2 CLEANING AND MAINTENANCE ......................... 18 Replacing the fuse ............................19 TECHNICAL SPECIFICATIONS........................20 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/20 10007125.DOC...
- Seite 2 CLEANING AND MAINTENANCE ......................... 18 Replacing the fuse ............................19 TECHNICAL SPECIFICATIONS........................20 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/20 10007125.DOC...
-
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC EM-760 Entertainment Mixer entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse III. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemässe Verwendung
Gesundheitsrisiko! Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa- rablen Gehörschäden führen können. Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen professionellen Entertainment Mixer, mit dem sich die ankommenden Audiosignale abmischen... - Seite 6 •Zusätzliche Master-Ausgänge über 2 Cinch-Buchsen •sehr kompakt nur 3 HE •19"-Maße Der OMNITRONIC EM-760 ist für den professionellen Anwendungsbereich vorgesehen. Die Anschlüsse befinden sich auf der Rückseite des Gerätes, die Bedienelemente befinden sich auf der Frontseite. Frontseite LINE IN 8...
- Seite 7 Mit dem MONO/STEREO-Schalter können Sie den Signalausgang auf mono bzw. stereo stellen. Wenn Sie z. B. Tonquellen mit Monoausgang über nur einen Cinch-Stecker an das EM-760 angeschlossen haben, schalten Sie den Signalausgang auf mono, so dass das Ausgangssignal an beiden Ausgängen anliegt.
-
Seite 8: Rückseite
Mit dem MONO/STEREO-Schalter können Sie den Signalausgang auf mono bzw. stereo stellen. Wenn Sie z. B. Tonquellen mit Monoausgang über nur einen Cinch-Stecker an das EM-760 angeschlossen haben, schalten Sie den Signalausgang auf mono, so dass das Ausgangssignal an beiden Ausgängen anliegt. -
Seite 9: Rackeinbau
3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. BEDIENUNG Versichern Sie sich, dass der EM-760 vor den Verstärkern angeschaltet wird, um den Einschalt(bass)schlag zu vermeiden. Dadurch wird verhindert, dass Sie Ihr Publikum verärgern und schützt Ihre Lautsprecher und Endstufen vor Beschädigung. - Seite 10 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. 2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen sichtbar sein. 3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen.
-
Seite 11: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 2 x 15 V AC ~ Gesamtanschlusswert: 35 W Eingänge: 3 Phono, 9 Line, 3 Aux, 7 Mikro Ausgänge: 2 Master, 1 Booth, 1 Rec Mindesteingangsspannung: Mikrofon: 1 mV RMS Phono: 3 mV RMS Line: 150 mV RMS Aux In: 150 mV RMS Return:... -
Seite 12: Safety Instructions
- download the ultimate version of the user manual from the Internet INTRODUCTION Thank you for having chosen an OMNITRONIC EM-760. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years. - Seite 13 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Seite 14: Operating Determinations
HEALTH HAZARD! By operating an amplifying system, you can produce excessive sound pressure levels that may lead to permanent hearing loss. There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers. OPERATING DETERMINATIONS This device is a professional Entertainment Mixer for mixing the incoming audio-signals. -
Seite 15: Front Panel
•2 Master outputs via balanced XLR-connectors, -10dBV and +4dBV switchable •Additional Master outputs via 2 RCA-plugs •only 3 units •19"-dimensions The OMNITRONIC EM-760 is designed for professional application. The inputs and outputs are located on the rear panel, the gain controls on the front panel. Frontpanel LINE IN 8... - Seite 16 Use this socket to connect the headphones. Headphones from 8 Ohms to 600 Ohms can be used. 12. BOOTH-CONTROL The EM-760 features a DJ BOOTH monitor system. Connect your monitor system with the BOOTH-sockets on the rearpanel. 13. STEREO / MONO-SWITCH Used to set the master output to mono or stereo.
- Seite 17 Plug the power supply cable in here. 3. REC OUT To connect your recording unit. 4. BOOTH-CONTROL The EM-760 features a DJ BOOTH monitor system. Connect your monitor system with the BOOTH-sockets on the rearpanel. 5. BALANCED MASTER OUT Balanced output for the master signal.
-
Seite 18: Cleaning And Maintenance
Rack mounting The EM-760 is built for 19" racks/483mm. The minimum mounting depth is housing depth plus 100 mm for plugs and cables. The height is 44 mm only. You can fix the device with four screws M6 in the rack. -
Seite 19: Danger To Life
DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no servicable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers. -
Seite 20: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 2 x 15 V AC ~ Power consumption: 35 W Inputs: 3 phono, 9 line, 3 aux, 7 mic Outputs: 2 Master, 1 Booth, 1 Rec Minimum input voltage: Microphone: 1 mV RMS Phono: 3 mV RMS Line: 150 mV RMS Aux In:...
