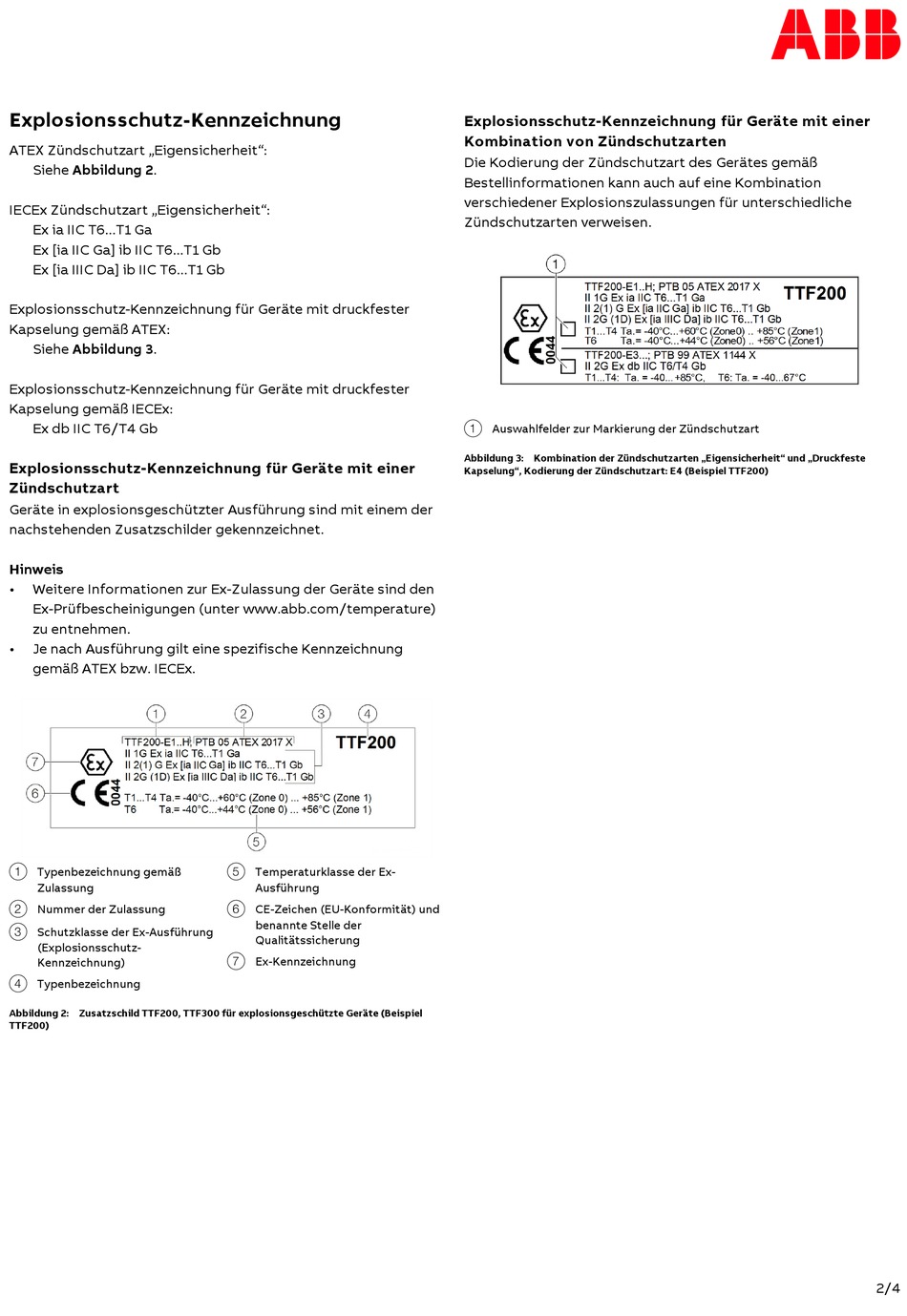

Explosionsschutz-Kennzeichnung
ATEX Zündschutzart „Eigensicherheit":
Siehe Abbildung 2.
IECEx Zündschutzart „Eigensicherheit":
Ex ia IIC T6...T1 Ga
Ex [ia IIC Ga] ib IIC T6...T1 Gb
Ex [ia IIIC Da] ib IIC T6...T1 Gb
Explosionsschutz-Kennzeichnung für Geräte mit druckfester
Kapselung gemäß ATEX:
Siehe Abbildung 3.
Explosionsschutz-Kennzeichnung für Geräte mit druckfester
Kapselung gemäß IECEx:
Ex db IIC T6/T4 Gb
Explosionsschutz-Kennzeichnung für Geräte mit einer
Zündschutzart
Geräte in explosionsgeschützter Ausführung sind mit einem der
nachstehenden Zusatzschilder gekennzeichnet.
Hinweis
•
Weitere Informationen zur Ex-Zulassung der Geräte sind den
Ex-Prüfbescheinigungen (unter www.abb.com/temperature)
zu entnehmen.
•
Je nach Ausführung gilt eine spezifische Kennzeichnung
gemäß ATEX bzw. IECEx.
1 Typenbezeichnung gemäß
Zulassung
2 Nummer der Zulassung
3 Schutzklasse der Ex-Ausführung
(Explosionsschutz-
Kennzeichnung)
4 Typenbezeichnung
Abbildung 2: Zusatzschild TTF200, TTF300 für explosionsgeschützte Geräte (Beispiel
TTF200)
5 Temperaturklasse der Ex-
Ausführung
6 CE-Zeichen (EU-Konformität) und
benannte Stelle der
Qualitätssicherung
7 Ex-Kennzeichnung
Explosionsschutz-Kennzeichnung für Geräte mit einer
Kombination von Zündschutzarten
Die Kodierung der Zündschutzart des Gerätes gemäß
Bestellinformationen kann auch auf eine Kombination
verschiedener Explosionszulassungen für unterschiedliche
Zündschutzarten verweisen.
1 Auswahlfelder zur Markierung der Zündschutzart
Abbildung 3: Kombination der Zündschutzarten „Eigensicherheit" und „Druckfeste
Kapselung", Kodierung der Zündschutzart: E4 (Beispiel TTF200)
2/4
