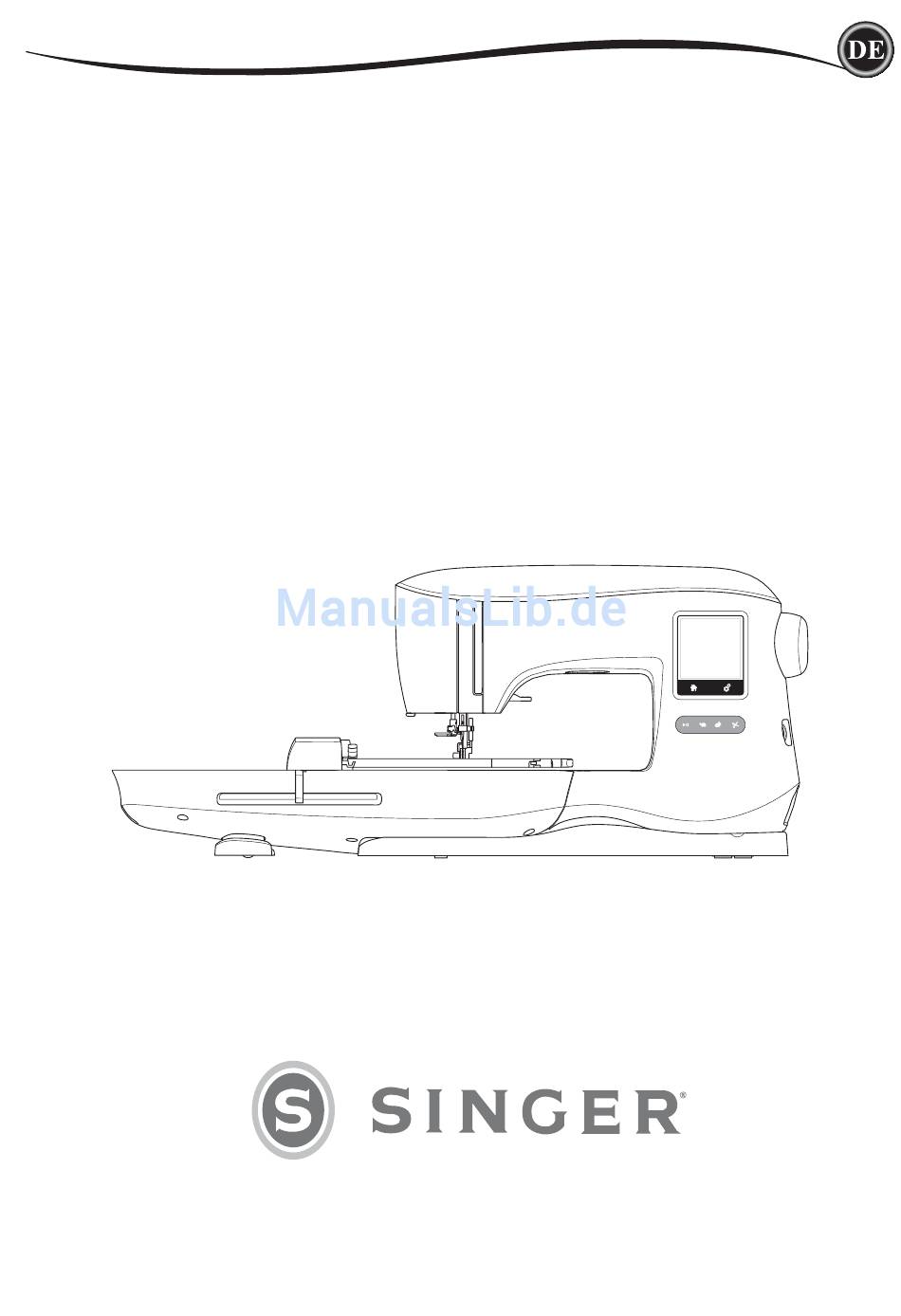

- Seite 1 GEBRAUCHSANLEITUNG MODEL EM200...
-
Seite 2: Wichtige Sicherheitshinweise
ICHTIGE ICHERHEITSHINWEISE Diese Haushaltsstickmaschine wurde im Einklang mit IEC/EN 60335-2-28 entwickelt und UL 1594 konstruiert. WICHTIGE SICHERHEITSHINWEISE Bei der Verwendung von elektrischen Geräten sind stets die grundlegenden Sicherheitsvorkehrungen zu beachten. Zusätzlich gilt: Lesen Sie die Gebrauchsanleitung für Ihre Maschine vor der erstmaligen Benutzung aufmerksam durch. Bewahren Sie die Anleitung an einem geeigneten Platz in der Nähe der Maschine auf. -
Seite 3: Diese Sicherheitshinweise Gut Aufbewahren
Lesen Sie diese Gebrauchsanleitung aufmerksam und komplett durch, um die Maschine richtig zu verwenden und um eine optimale Leistung der SINGER® EM 200 zu erzielen. Machen Sie sich dann mit der Maschine vertaut und gehen Sie die Gebrauchsanleitung gerne auch thematisch durch. -
Seite 4: Inhaltsverzeichnis
Inhalt VERWENDUNG VON STOFF UND STICKVLIES ....18 HAUPTTEILE ................ 5 EINSPANNEN VON STOFF IN DEN STICKRAHMEN ..19 ZUBEHÖR ................6 STICKRAHMEN AN DIE STICKMASCHINE NADELN ................7 ANBRINGEN ..............19 NADELN WECHSELN............7 STICKRAHMEN ENTFERNEN ........19 NADEL- & GARNAUSWAHL ..........7 STICKMOTIVE AUSWÄHLEN .......... -
Seite 5: Hauptteile
Hauptteile 1. Frontplatte 7. Taste Einstellungen 2. Obere Abdeckung 8. Handrad 32. USB Stick 3. Fadengeber 9. Taste Start/Stopp Anschluß (auf der Innenseite) 10. Langsame 33. Hauptschalter 4. Nähfußheber Nähgeschwindigkeit 34. Anschluß für 5. LCD Touchsreen 11. Schnelle Nähgeschwindigkeit Stromversorgung 6. -
Seite 6: Zubehör
Einiges Zubehör befi ndet sich bereits im Zubehörfach. Das Zubehörfach befi ndet sich links unten an der Stickeinheit. 1.Nadelsortiment Ziehen Sie es auf zum Öffnen. 2.5 SINGER® Class 15 Spulen (1 ist bereits eingesetzt) 3.Nahttrenner 4.Bürste 5.Schraubendreher 6.Fadennetz 7.Zusätzlicher Garnrollenstift 8.2 Filzunterlegungen... -
Seite 7: Nadeln
4. Für normale, leicht dickere dehnbare Stoffe verwenden Sie 2. Losen Sie die Nadelhalteschraube. die Nadel: SINGER® Style 2001, Größe 14/90. Es ist möglich die SINGER® Style 2020 Nadeln anstelle der 2000 Style Nadeln, in den Größen 11/80 oder 14/90 zu verwenden. -
Seite 8: Vorbereitung Der Maschine
Vorbereitung der Maschine STICKEINHEIT ANBRINGEN ELEKTRISCHER ANSCHLUSS Die Anschlußbuchse für die Stickeinheit befi ndet sich HINWEIS abgedeckt auf der Rückseite der Stickmaschine (A). Die Abdeckung öffnet sich automatisch, wenn die Stickeinheit an Um die Gefahr eines Stromschlages zu reduzieren: die Stickmaschine angebracht wird. Lassen Sie die eingeschaltete Stickmaschine nie unbeaufsichtigt. -
Seite 9: Meldungen Nach Dem Einschalten
Vorbereitung der Maschine MELDUNGEN NACH DEM EINSCHALTEN STEUERFUNKTIONEN DER MASCHINE Sobald Sie die Maschine eingeschaltet haben, können ASTE TART TOPP verschiedene Meldungen auf dem Bildschirm angezeigt Die Maschine fängt langsam an zu sticken sobald die Start/ werden. Stop Taste gedrückt wird. Sie hält an, wenn die Taste erneut a. -
Seite 10: Taste Für Den Fadenschneider
Vorbereitung der Maschine ASTE FÜR DEN ADENSCHNEIDER ÄHFUSSHEBER Der Ober- sowie der Unterfaden werden beim Betätigen dieser Der Nähfuß wird durch diesen Heber entweder angehoben Taste automatisch abgeschnitten. oder abgesenkt. Der Heber kann in eine extra hohe Position gebracht werden, das kann das Anbringen des Stickrahmens HINWEIS erleichtern. -
Seite 11: Software Informationen
ASCHINE Ihre Maschine kann über Updates aktualisiert werden. Dazu benötigen Sie den USB Stick. 1. Gehen Sie auf die singer.mysewnet.com Seite und informieren Sie sich, ob Updates für Ihre Maschine zur Verfügung stehen. 2. Stehen Updates bereit, folgen Sie bitte den Anweisungen... -
Seite 12: Maschine Einfädeln
1. Halten Sie das Garn mit beiden Händen und führen Sie es von vorne in die Fadenführung. SINGER® Class 15 zu verwenden. 2. Ziehen Sie den Faden nach rechts und dann von hinten nach vorne durch die Fadenführung. Führen Sie den Faden im... -
Seite 13: Spulen Während Des Stickvorgangs
4. Setzen Sie die Spulenabeckung wieder auf. Hinweis: Es ist nicht notwendig den Unterfaden nach oben zum Nähstart zu holen. Möchten Sie den Unterfaden manuell heraufholen, gehen Sie wie auf Seite 15 beschrieben vor. Verwenden Sie nur transparente SINGER® CLASS 15 Spulen. -
Seite 14: Nadel Einfädeln
Maschine einfädeln NADEL EINFÄDELN BERFADEN EINFÄDELN ORBEREITUNG ZUM INFÄDELN 1. Halten Sie den Faden beim Einfädeln mit beiden Händen 1. Achten Sie für eine gute Fadenspannung darauf, dass der so fest, dass er gespannt ist. Hierdurch wird sichergestellt, Nähfuß angehoben ist bevor Sie den Oberfaden einfädeln. dass der Faden korrekt im Einfädelweg positioniert wird. -
Seite 15: Faden In Das Nadelöhr Einfädeln
Maschine einfädeln ADEN IN DAS ADELÖHR EINFÄDELN ERAUFHOLEN DES NTERFADENS HINWEIS Der Unterfaden muss nicht manuell zum Stickstart 1. Bitte seien Sie besonders vorsichtig im Umgang mit heraufgeholt werden. Möchten Sie mit längerem Anfangsfaden beweglichen Teilen, besonders im Nadelbereich. anfangen zu sticken, gehen Sie wie folgt vor. 2. -
Seite 16: Vorbereitungen Zum Sticken
Vorbereitungen zum Sticken HOME BILDSCHIRM/ HOME TASTE ADENSPANNUNG Diese Stickmaschine passt die Fadenspannung automatisch Bildschirm an. Je nach verwendeten Stoff oder Garn kann es notwendig Sobald die Stickeinheit korrekt an der Stickmaschine sein, die Fadenspannung anzupassen. angebracht ist, erscheint der Home Bildschirm. Um das gewünschte Ergebnis zu erzielen gehen Sie wie folgt Sie können über diesen Bildschirm Stickmotive auswählen und vor:... -
Seite 17: Anhalten Zum Fadenschneiden
Vorbereitungen zum Sticken NHALTEN ZUM ADENSCHNEIDEN ALIBRIERUNGSBILDSCHIRM Sie können die Fadenschneideoption so einstellen, dass bei Wenn sich die Symbole auf dem Bildschirm nicht bedienen Stickbeginn die Maschine nach wenigen Stichen anhält, damit lassen, wo sie erscheinen, dann können Sie den Bildschirm Sie den Stickanfangsfaden abtrennen können. -
Seite 18: Verwendung Von Stoff Und Stickvlies
Vorbereitungen zum Sticken VERWENDUNG VON STOFF UND STICKVLIES Viele verschiedene Stoffe eignen sich zum Veredeln von Stoffoberfl ächen und können zum Besticken verwendet werden. Für beste Stickresultate verwenden Sie zusätzlich Stickvlies zu Ihrem Stickprojekt. (Mehr Informationen dazu auf Seite 29). Stickvlies dient als Stickgrundlage, hält Gewebe sicher beim Stickvorgang im Stickrahmen und verhindert ein Verziehen des Stoffes und sorgt für ein gutes Stichergebnis. -
Seite 19: Einspannen Von Stoff In Den Stickrahmen
Vorbereitungen zum Sticken EINSPANNEN VON STOFF IN DEN STICKRAHMEN AN DIE STICKMASCHINE STICKRAHMEN ANBRINGEN Für optimale Stickergebnisse sollten Sie eine Lage Stickvlies 1. Heben Sie den Nähfuß an. Bringen Sie die Nadel in die unter den Stoff legen. Achten Sie beim Einspannen von höchste Position indem Sie das Handrad auf sich zu drehen. -
Seite 20: Stickmotive Auswählen
Stickmotive auswählen HOME BILDSCHIRM Stickmotive wählen Sie über den Home Bildschirm aus. a. Auswahl des Designs, bearbeiten und sticken. b. Programmieren von Schriften, bearbeiten und sticken. USB-S TICKMOTIV ÜBER TICK AUSWÄHLEN Ihre Stickmaschine kann die Stickdateien mit den MBROIDERY OLLECTION Bezeichnungen “.xxx”... -
Seite 21: Stickmotiv Bearbeiten
Stickmotiv bearbeiten Sie können Ihre Designs vor dem Stickvorgang bearbeiten. STICKMOTIV DREHEN UND SPIEGELN 1. Drücken Sie auf die Anzeige zum Drehen und Spiegeln. Hinweis: 2. Drücken Sie auf das Symbol zum Drehen. Das Design wird Diese Pop-up Meldung kann erscheinen, wenn der falsche im Uhrzeigersinn um 90°... -
Seite 22: Bildschirm Für Stickoptionen
Stickmotiv bearbeiten STICKRAHMENOPTIONEN - STICKRAHMEN VERFAHREN BILDSCHIRM FÜR STICKOPTIONEN Wenn Sie die Stickrahmenoptionen und -wahl Taste drücken 1. Drücken Sie die Anzeige für Stickoptionen. erscheinen die Anzeigen für: 2. Die Stickoptionen können eingestellt werden für: i. Aktuelle Position: Die Option „Aktuelle Position“ bringt Sie zum aktuellen A. -
Seite 23: Stickbereich Umfahren
Stickmotiv bearbeiten STICKRAHMENWAHL TICKBEREICH UMFAHREN Wenn Sie ein Stickmotiv wählen, wird automatisch die optimale Mit der Funktion „Stickbereich umfahren“ kann der Stickmotivbereich Rahmengröße gewählt. auf dem Stoff umrissen werden. 1. Um die Stickrahmengröße zu ändern, drücken Sie auf das Betätigen Sie die zweite Taste, um den Stickrahmen so zu bewegen, Symbol für Stickrahmen und es erscheint eine Auswahl der dass sich die Nadel links oben von der Stelle befi... -
Seite 24: Stickmotiv Sticken
Stickmotiv sticken Ist die Bearbeitung Ihrer Designs abgeschlossen, drücken 6. Betätigen Sie die Taste „Start/Stop“. Die Maschine beginnt Sie auf das Symbol für Stickvorgang um den Stickvorgang zu die erste Farbe des Designs zu sticken. starten. Hinweis: Sollte der Nähfuß angehoben sein, erschient die Meldung: Senken Sie den Nähfuß... -
Seite 25: Stickschriften
Stickschriften Ihnen stehen 2 verschiedene Stickschriften zur Verfügung. STICKSCHRIFTEN BEARBEITEN Stickschriften werden ähnlich wie Stickdesigns bearbeitet. STICKSCHRIFTEN AUSWÄHLEN 1. Drücken Sie das Symbol für Schriften auf dem Home Bildschirm. Die Auswahl für Schriften erscheint. 2. Sie haben zwei Stickschriften in drei verschiedenen Größen zur Auswahl. -
Seite 26: Pop-Up Meldungen
Pop-up Meldungen BERFADEN GERISSEN TICKRAHMEN ENTFERNEN Wenn der Oberfaden zu Ende Dieses Popup erscheint, wenn geht oder gerissen ist, erschient eine Funktion gewählt wurde, diese Meldung. Fädeln Sie durch die die Stickeinheit die Stickmaschine dann neu außerhalb der Grenzen für den ein, drücken Sie auf “✓”-Taste. -
Seite 27: Wartung
Austausch der Lampe ist nicht erforderlich. Im unwahrscheinlichen Fall, dass die LED-Lampe defekt ist und nicht leuchtet, kontaktieren Sie bitte Ihren autorisierten SINGER® Fachhändler. Er wird den Austausch für Sie vornehmen. * Es ist nicht notwendig, dass die Maschine geölt wird. -
Seite 28: Tipps
Tipps Hilfe Grund Behebung der Störung Seite Die Maschine ist nicht korrekt eingefädelt. Fädeln Sie die Maschine erneut ein. Der Faden hat sich um die Spule gewickelt. Entfernen Sie umschlingenden Faden im Oberfaden reißt Die Nadel ist nicht korrekt eingesetzt. Spulenbereich. -
Seite 29: Refernztabelle Für Stickprojekte
Wie empfehlen die SINGER® Chromium Nadeln. Sie können jedoch auch folgenden Nadeln verwenden: Anstelle der SINGER® Chromium 2000 Nadeln, verwenden Sie die SINGER® Regular Point Nadeln für gewebte Stoffe. Anstelle der SINGER® Chromium 2001 Nadeln, verwenden Sie die Ball Point Nadeln für dehnbare Stoffe. -
Seite 30: Technische Daten
Technische Daten Nennspannung 100–240V ~ 50–60Hz Nennleistung Licht Nähgeschwindigkeit 700 Stiche in der Minute Maschinenabmessungen: Länge (mm) Breite (mm) Höhe (mm) Nettogewicht (kg) 10.2 • Änderungen vorbehalten. - Seite 31 Bitte beachten Sie, dass dieses Produkt so zu entsorgen ist, dass es gemäß den nationalen Entsorgungsvorschriften für Elektroprodukte bzw. elektronische Produkte recycelt werden kann. Entsorgen Sie elektrische Geräte nicht als unsortierten Hausmüll, sondern über spezielle Sammeleinrichtungen. Informationen über die verfügbaren Sammelsysteme erhalten Sie bei Ihrer Gemeindeverwaltung.
- Seite 32 Germany...
