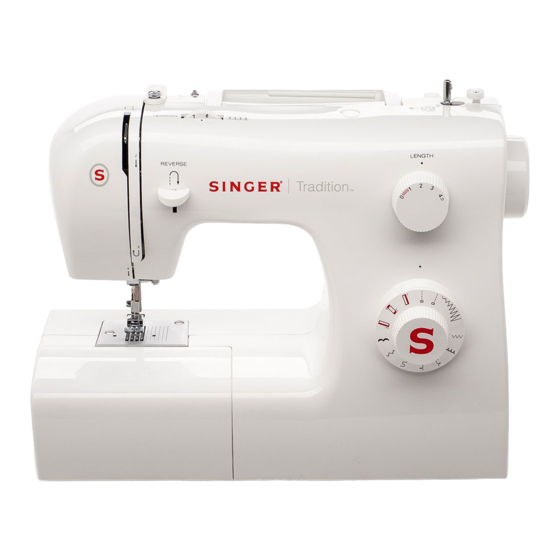

Singer 2250 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Singer Anleitungen
  4. Nähmaschinen
  5. Tradition 2250
  6. Bedienungsanleitung

Singer 2250 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 2250:

Werbung

Quicklinks

Diese Anleitung herunterladen

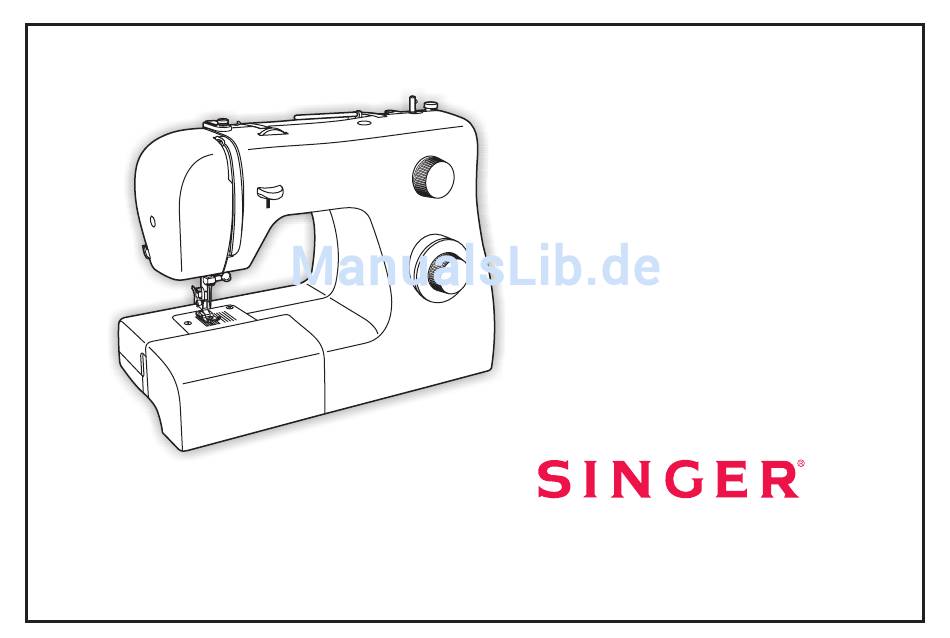

Bedienungsanleitung
Modell 2250

Werbung

loading

Verwandte Anleitungen für Singer 2250

Inhaltszusammenfassung für Singer 2250

  • Seite 1 Bedienungsanleitung Modell 2250...

  • Seite 2: Wichtige Sicherheitshinweise

    Ergänzung zur Bedienungsanleitung Modell 2250 Bitte unbedingt zusammen mit der Bedienungsanleitung aufbewahren WICHTIGE SICHERHEITSHINWEISE Beim Gebrauch dieser Maschine sollten Sie stets grundlegende Sicherheitsmaßnahmen beachten. Lesen Sie sämtliche Hinweise vor Gebrauch der Maschine aufmerksam durch. ACHTUNG - Zur Vermeidung elektrischer Schläge: VORSICHT übereinstimmen.
  • Seite 4 Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisung, wie das Gerät zu benutzen ist.
  • Seite 6 Beschreibung der Maschine ..........2/3 Zick-Zack-Stich ..............20 Zubehör ................4 Blindstich/ Dessous-Stich ........... 21 Anschiebetisch befestigen ............ 5 Knopf annähen ..............22 Maschine an das Netz anschließen........6 4-Stufenknopfloch............23/23a Wechseln der Glühbirne ............7 Reißverschluss einnähen ........... 24 Lüfterhebel/ Stopfplatte............

  • Seite 7: Technische Daten

    Vorderseite Spulenstopper TECHNISCHE DATEN: Nähmaschine Modellnr. 2250: Eingangsspannung: 230 V ~ 50 Hz Leistung: 85 W Glühlampe: Max. 15 W Schutzklasse: Gewicht: 6 kg Fußanlasser Modellnr. KD-2902: Ein-/Ausgangsspannung: 220-240V ~ 50 Hz Bemessungsstrom: 1.0 A Schutzklasse: Bemessungspannung: 220-240 V...
  • Seite 8 Rückseite Steckerbuchse Frontabdeckung...

  • Seite 10: Anschiebetisch Abziehen/Befestigen

    Anschiebetisch abziehen/befestigen Halten Sie den Anschiebetisch waagrecht und ziehen ihn in die Pfeilrichtung. (1) Zum Befestigen den Anschiebetisch waagrecht wieder einschieben.
  • Seite 11 Wenden Sie sich an einen qualifizierten Techniker, wenn es beim Anschließen der Maschine ans Stromnetz Zweifel gibt. Trennen Sie die Maschine vom Netz, wenn die Maschine nicht in Betrieb ist. Die Nähmaschine darf nur mit dem Fußpedal vom Typ KD-2902 (220-240V area) des Herstellers ZHEJIANG FOUNDER MOTOR CORPORATION LTD.
  • Seite 12 WARNUNG Ziehen Sie vor jedem Auswechseln immer den Netzstecker. Wechseln Sie die Glühlampe nur gegen eine Glühlampe gleichen Typs 15 W. - Schraube A mit einem geeigneten Schraubenzieher heraus- schrauben. - Abdeckung B entfernen. - Drehen Sie die Lampe im Uhrzeigersinn heraus und ersetzen sie nur durch eine Lampe des gleichen Typ mit max.
  • Seite 13 Wenn Sie mehrlagig nähen, dann kann der Fuß mit dem Lüfterhebel in eine extra höhere Position gehoben werden (A).
  • Seite 14 Achtung: Schalten Sie die Maschine immer ab, wenn Sie die folgenden Tätigkeiten durchführen. Anbringen des Nähfußschafts Die Nähfußstange (a) mit dem Lüfterhebel anheben. Den Nähfußschaft (b) wie abgebildet anbringen und mit dem Schraubenzieher an der Nähfußstange festschrauben (1). Anbringen des Nähfußes Heben Sie den Nähfußschaft (b) an, bis sich die Aussparung (c) direkt über dem Stift (d) befindet.
  • Seite 15 Spule und setzten Sie diese auf den Spulenstift auf. (5) Halten Sie den Faden beim Spulen fest, bis er fixiert ist. (7) Drücken Sie dann den Fußanlasser bis das Garn aufgespult ist und der Spulenstopper automatisch stoppt).
  • Seite 16 Halten Sie die Spulenkapsel an dem Riegel (5) und drücken Sie sie in den Greifer. (6)
  • Seite 17 - Stellen Sie die Nadelhalterung auf die höchste Position (Abb. 1 A) (Abb. 1 B) (Abb. 1 C/D)
  • Seite 18 Hinweis: Aus Sicherheitsgründen wird dringend empfohlen, dass Sie die Maschine vor dem Einfädeln ausschalten. Das Einfädeln des Oberfadens ist einfach, muss jedoch unbe- dingt richtig ausgeführt werden, da sonst diverse Probleme beim Nähen auftreten können. Bringen Sie die Nadel in Hochstellung (1) und drehen Sie das Handrad so lange entgegen dem Uhrzeigersinn, bis die Nadel eben beginnt, sich abwärts zu bewegen, um die Spannungs- scheiben zu lösen.
  • Seite 19 Führen Sie den Faden ganz oben von rechts nach links durch die Öse des Fadenhebels und anschließend wieder nach unten. (6) Fädeln Sie den Faden nun durch die Nadelklammerführung aus dünnem Draht (7) und dann nach unten zur Nadel, die anschließend von vorne nach hinten eingefädelt werden sollte.
  • Seite 20 Oberfadenspannung (Abb. 1) Um die Spannung zu erhöhen, drehen Sie den Spannungs- wähler auf die nächst höhere Nummer. Um die Spannung zu lockern, drehen Sie den Spannungs- wähler auf die nächst niedrigere Nummer. Abbildung: A. Normale Fadenspannung für Geradstich. B. Die Fadenspannung ist zu locker. Drehen Sie den Spannungsknopf höher.
  • Seite 21 Bei allen Zierstichen wird das Stichbild schöner, wenn die 0berfadenspannung etwas gelockert wird und die Verknotung von Ober-und Unterfaden auf der Unterseite des Stoffes zu sehen ist. Unterfadenspannung (Abb. 2) Um die Unterfadenspannung zu erhöhen drehen Sie die kleine Schraube an der Spulenkapsel im Uhrzeigersinn leicht zu.
  • Seite 25 Den Stichtyp stellen Sie einfach am Stichwählrad (c) ein. Das Stichwählrad kann in eine beliebige Richtung gedreht werden. Auf der folgenden Seite finden Sie eine Übersicht über die dazu empfohlenen Stichlängenbereiche. Stellen Sie die Stichlänge am Stichlängenwähler (b) auf das verwendete Material ein.
  • Seite 26 Drehen Sie das Stichwählrad so, dass das Symbol für Geradstich mit dem Markierungspunkt der Maschine übereinstimmt. Sie können die Nadelposition Mitte oder Rechts wählen. Stichlänge: Als allgemeine Regel gilt, je dicker Stoff, Faden und Nadel, desto länger sollte der Stich sein. Einen feinen Stich erzielen Sie mit einer Längeneinstellung von ”1”...
  • Seite 27 - Drehen Sie das Stichwählrad auf ” ”. (1) Funktion des Stichlängenwählers beim Zickzack-Stich Die Stichdichte der Zickzackstiche wird höher, wenn das Wählrad auf ”0” zugeht. Saubere Zickzackstiche ergeben sich normalerweise bei Werten um max. ”2.5”. (2) Besonders enge (geschlossene) Zickzackstiche werden ”Raupenstiche”...
  • Seite 28 rechte Seite...
  • Seite 29 Stopfplatte einsetzen. (1) Standard-Nähfuß durch Knopfannähfuß austauschen. (2) Stoff unter den Nähfuß legen. Knopf in der gewünschten Richtung darauf setzen und Nähfuß absenken. Stichwählrad auf ” ” stellen und zunächst einige Befestigungsstiche nähen. Zickzackstiche je nach Abstand zwischen beiden Knopfbohrungen auswählen. Handrad drehen und prüfen, ob die Nadel in die linke und in die rechte Knopfbohrung korrekt einsticht, ohne auf den Knopf aufzuschlagen.
  • Seite 30 Mit dieser Maschine ist das Knopflochnähen sehr einfach und schnell. Trotzdem ist es ratsam immer ein Probeknopfloch zu machen, um sicher zu sein, dass die Einstellungen passen. Nähen eines Knopfloches - Markieren Sie die Position des Knopfloches mit Schneider- kreide auf dem Stoff. - Setzen Sie den Knopflochfuß...
  • Seite 31 - Stellen Sie die Stichlänge auf »Knopfloch«. - Schlingen Sie die Schlaufe der Schnur um das Ende des Knopflochfußes und ziehen es unter den Fuß nach vorne. Ziehen Sie die beiden Enden um die Halterung und ver- knüpfen diese dort. - Beginnen Sie zu nähen und wählen Sie die Stichlänge so, dass die Schnur völlig verdeckt wird.
  • Seite 32 Drehen Sie das Stichwählrad auf Paspel...
  • Seite 33 Dieser Stich wird verwendet, um auf elastischen Stoffe zu nähen, um Stoffe zusammen zu nähen, zum Flicken etc. - Stellen Sie das Stichwahlrad auf Zum Nähen und Versäubern von Rissen: Legen Sie den Stoff unter den Nähfuß. Die Stichlänge kann nach Wunsch eingestellt werden.

  • Seite 34: Freihandstopfen Und Quilten (Stippling)

    Freihandstopfen und Quilten (Stippling) * Der Stopffuß ist optionales Zubehör und gehört nicht zum Lieferumfang der Maschine. (1) Stopfen: Bringen Sie die Stopfplatte an (2) und entfernen Sie den Näh- fuß. (3) Bringen Sie den Stopffuß am Nähschaft an. Der Hebel (a) sollte hinter der Nadelhalterschraube (b) stehen.
  • Seite 38 - Stichbreite: auf max. Breite einstellen -ende ab.
  • Seite 42 Folgen Sie beim Nähen der von Ihnen vorgezeichneten Nahtlinie.
  • Seite 43 Achtung: Ziehen Sie immer den Netzstecker, bevor Sie Deckel entfernen, die Maschine ölen oder andere Wartungs- arbeiten, wie im Anleitungsbuch beschrieben, durchführen. Ausbau der Stichplatte: Durch Drehen des Handrads die Nadel vollständig anheben. Anschiebetisch abnehmen und die Schrauben der Stichplatte mit dem Schraubenzieher (1) entfernen.
  • Seite 44 Wichtig: Flusen und Fadenreste müssen regelmäßig entfernt werden. Außerdem muss die Nähmaschine in regel- mäßigen Zeitabschnitten einer unserer Kundendienst- stellen zur Revision überlassen werden. Das Gehäuse kann mit einem mäßig feuchten Tuch ohne Reinigungszusätze von Staubresten gesäubert werden. Aufbewahrung: Ziehen Sie den Netzstecker, wenn Sie die Maschine nicht benutzen.
  • Seite 45 Störung Ursache Fehlerbehebung Oberfaden reißt 1. Die Maschine ist falsch eingefädelt. 1. Die Maschine neu einfädeln. 2. Die Fadenspannung ist zu stark. 2. Die Fadenspannung reduzieren (kleinere Nummer). 3. Der Faden ist zu dick. 3. Die Nadelstärke erhöhen. 4. Die Nadel ist nicht richtig eingesetzt. 4.
  • Seite 46 Störung Ursache Fehlerbehebung Die Stiche und 1. Die Fadenqualität ist schlecht. 1. Eine besssere Fadenqualität verwenden. der Transport 2. Die Spule ist falsch gefädelt. 2. Die Spule neu fädeln. sind ungleich- 3. Der Stoff ist gezogen. 3. Beim Nähen den Stoff nicht ziehen. mäßig Die Maschine 1.
  • Seite 47 Bitte beachten Sie, dass hinsichtlich der Entsorgung dieses Produkts, sowie seiner Verpackung und Ersatzteile, vorschriftsmäßig, entsprechend der gültigen nationalen Gesetzgebung für elektrisch- elelektronische Produkte, recycelt werden muss. Bei Zweifel setzen Sie sich bitte mit Ihrem Fach- händler in Verbindung.
