Seite 2: Wichtige Sicherheitshinweise
Wartungsarbeiten, die in dieser Anleitung beschrieben sind, durch den Benutzer ausgeführt werden. • Selbstständige Einstellungen des Motorriemens sind nicht gestattet. Sollten entsprechende Einstellungen notwendig sein, ist die zuständige Singer-Vertretung zu kontaktieren. • Den Netzstecker nicht am Kabel, sondern am Stecker aus der Stec kdose ziehen. - Seite 3 • Den Netzstecker nicht am Kabel, sondern am Stecker aus der Steckdose ziehen. • Den Fußanlasser vorsichtig behandeln und nicht zu Boden fallen lassen. Insbesondere dürfen keine Gegenstände auf den Fußanlasser gestellt werden. • Stets die korrekte Stichplatte verwenden. Eine falsche Stichplatte kann Nadelbruch verursachen. •...
- Seite 4 • Den Netzstecker nicht an eine Mehrfachsteckdose anschließen, an die mehrere andere Netzkabel anderer Geräte angeschlossen sind. • Die Maschine nur auf einem ebenen und stabilen Tisch benutzen. • Vor jeder Inbetriebnahme Freiarm- und Greiferraumdeckel der Maschine schließen. • Nähfuß und Nadeln für Kinder unzugänglich aufbewahren. •...
- Seite 5 VSM Deutschland GmbH An der RaumFabrik 34, D-76227 Karlsruhe Tel.: +49 (0) 721-4001-0, Fax: +49 (0) 721-4001-513...
- Seite 6 Einstellen des Nähfußdruckes Fadenspannung...
-

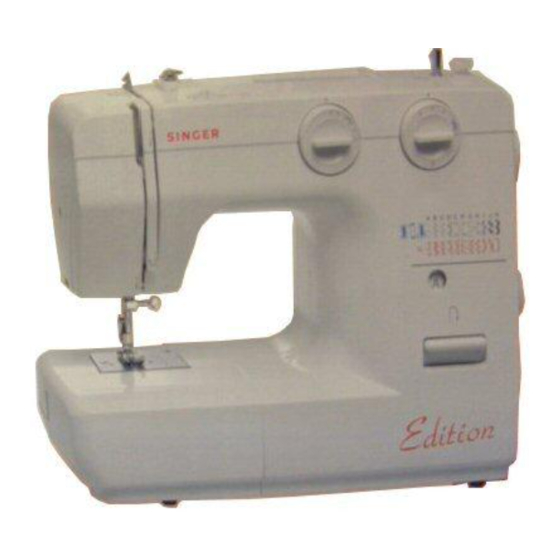

Seite 7: Beschreibung Der Maschine
Beschreibung der Maschine TECHNISCHE DATEN: Nähmaschine Modellnr. 7020: Eingangsspannung: 230 V ~ 50 Hz Leistung: 85 W Glühlampe: Max. 15 W Schutzklasse: 5.9 kg Gewicht: Fußanlasser Modellnr. KD-2902: Ein-/Ausgangsspannung: 220-240V ~ 50 Hz Bemessungsstrom: 1.0 A Schutzklasse: Bemessungspannung: 220-240 V... - Seite 9 1 Nadelsortiment mit verschiedenen Nadelstärken.
- Seite 11 Die Nähmaschine darf nur mit folgenden Fußanlassertypen benutzt werden: 4C-316B (110-120V)/ 4C-326G (230V)/ 4C-316C oder 4C-326C (220-240V), die von Panasonic Co., Ltd.(TW) oder KD-1902 (110-120V)/ KD-2902 (220-240V), und die von ZHEJIANG FOUNDER MOTOR CORPORATION Ltd. (China). 4C-326G (230V), und die von Wakaho Electric Ind. Co., Ltd. (Vietnam)
- Seite 12 - Drehen Sie die Lampe heraus und schrauben eine neue (C) hinein. - Befestigen Sie die Frontplatte. Bitte vorsichtig montieren, sonst besteht Verletzungsgefahr.
-
Seite 13: Einstellen Des Nähfußdruckes
Lüfterhebel Wenn Sie mehrlagig nähen, dann kann der Fuß mit dem Lüfterhebel in eine höhere Posistion gehoben werden. (A) Einstellen des Nähfußdruckes Der Nähfußdruck der Maschine wurde vom Hersteller genau eingestellt und bedarf im Normalfall keiner Nachjustierung. Falls Sie dies trotzdem tun wollen, verwenden Sie dafür eine Münze und drehen die Schraube damit etwas zu, um den Nähfußdruck fester zu machen oder auf, um den Nähfußdruck zu lockern. - Seite 14 Den Nähfußhalter wie abgebildet (a,b) befestigen.
- Seite 15 (6,7) position (9)
- Seite 16 (5) und schließen Sie die Klappe.
- Seite 17 (C,D)
- Seite 18 - Bringen Sie die Nadel mit dem Rad (1) in die höchste Position und heben den Fuß (2). (6,7) und achten Sie darauf, dass der Faden in der Spannung einrastet. - Fädeln Sie den Faden in die Nadel ein (9).
-
Seite 20: Unterfaden Heraufholen
Unterfaden heraufholen... -
Seite 21: Naht Beenden
Vernähen Um die Naht am Anfang und am Ende zu festigen, sollten Sie die Rückwärtstaste drücken, und einige Stiche nach rückwärts nähen (A). Lassen Sie die Rückwärtstaste los und nähen Sie weiter. Am Ende der Naht wiederholen Sie den Vorgang. (1) Naht beenden Drehen Sie das Handrad gegen den Uhrzeigersinn, um die Nadel in die höchste Position zu bringen. - Seite 22 , Möbelstoffe, schwere Vorhang- stoffe, etc. Zwillingsnadel...
-
Seite 23: Stichmuster Auswählen
Stichmuster auswählen Zur Auswahl eines Stichmusters brauchen Sie nur das Musterein- stellrad zu drehen. Das Mustereinstellrad lässt sich in beiden Richtungen drehen. Auf den folgenden Seiten sind die empfohlenen Werte für Stichlänge und Stichbreite angegeben. Die Stichlänge lässt sich mit dem Stichlängenrad einstellen. Die Stichbreite wird mit dem Stichbreitenrad eingestellt. - Seite 24 . (1) . (2)
- Seite 25 Zickzack-Stich Den Stichwahlknopf auf "B" drehen. Funktion des Stichbreitenknopfs beim Zickzack-Stich Die max. Zickzack-Stichbreite ist "5". Jedoch kann die Breite verkleinert werden. Der Zickzack-Stich wird mit dem Stichbreitenknopf im Bereich "0"-"5" eingestellt. Für Doppelnadel nie die Breite über "3" wählen (1). Funktion der Stichlängenknopfs beim Zickzack-Stich Die Stichdichte der Zickzackstiche wird höher, wenn das Stichlängenrad auf "0"...
- Seite 26 Blindstichfuß (2). Schieben Sie den Stoff unter den Fuß (3). Drehen Sie das Handrad, bis die Nadel in den Saum einsticht. Sticht die Nadel nicht in den Saum ein, dann verstellen Sie den Blindstichfuß so (5,4), dass die Nadel nur ganz leicht in den Stoff einsticht. Der Einstich sollte auf der rechten Seite des Stoffes kaum zu sehen sein.
- Seite 28 - Zick-Zack-Stich einstellen. - Die Stichbreite je nach Abstand zwischen beiden Knopf- bohrungen einstellen. einigen Stichen.
- Seite 29 Stellen Sie die Maschine wie abgebildet ein. (1) wird in abgebildeter Reihenfolge genäht. (1-4) verknüpfen diese dort.
- Seite 30 Mit dem Reißverschlussfuß können Sie auch Kordeln oder Bleibänder wie abgebildet einnähen, ebenso als Kantenfuß.
- Seite 31 kaufen können. Dieser Fuß wird verwendet, um schmale Säume zu nähen. und setzen Sie den Saumfuß ein. Optional: Saumfuß Halten Sie die Enden der Fäden fest und führen Sie den Stoff in den Nähfuß ein (1).
- Seite 33 - Drehen Sie die Stichbreite auf ’’0”...
- Seite 34 Wabenstich Dieser Stich wird vor allem für dehnbare Stoffe oder als Zierstich verwendet - Stellen Sie die Maschine wie abgebildet ein - Wenn Sie den Stich verwenden um einen Saum zu nähen, dann nähen Sie nicht ganz am Rand des Stoffes und schneiden anschließend den überstehenden Teil ab (Abbildung) Universalnähfuß...
-
Seite 35: Nähen Mit Dem Kordelfuß (Optional)
Nähen mit dem Kordelfuß (optional) Der Kordelfuß ist ein Sonderzubehör, das Sie zu Ihrer Maschine kaufen können. Er wird vor allem für dekorative Zwecke verwendet. (z.B. Tischdecken, Bettwäsche etc.) - Stellen Sie die Maschine wie abgebildet ein. - Sie können jedoch auch andere Stiche verwenden. Optional: Kordelfuß... - Seite 36 Setzen Sie den Stopffuß ein. Der Hebel sollte hinter der Nadel- halterschraube sein. (4,5) Je schneller Sie ziehen, umso länger wird der Stich.
-
Seite 37: Anwendungsmöglichkeiten Der Verschiedenen Stiche
Anwendungsmöglichkeiten der verschiedenen Stiche Stellen Sie das Stichwählrad auf den gewünschten Stich. Wählen Sie die entsprechende Stichlänge, die Sie für die jeweilige Anwendung benötigen. Muschelstich (1) Wirkt als Saum besonders hübsch in dünnen und weichen Stoffen. Er wird als Kantenabschluss bei Rüschen oder auch zum Ausbessern von Unterwäsche angewendet. - Seite 39 (3-7)
- Seite 40 (Flache Kolbenseite muß hinten sein). (Flache Kolbenseite muß hinten sein). (Flache Kolbenseite muß hinten sein).
-
Seite 41: Entsorgungshinweis
Halten Sie Verpackungsmaterial von Kinder n fern und entsorgen Sie dieses umweltgerecht. Wenn die Nähmaschine einmal ausgedient hat, dann entsorgen Sie diese an einer Sammelstelle für Elektro- und Elektronikschrott. Das Gerät darf nicht über den normalen Hausmüll entsorgt werden. 021V540702( ) May/11 SINGER 7020(8540)/A5...
