MTX 1052
Virtuelle Digital-Oszilloskope, 150 MHz

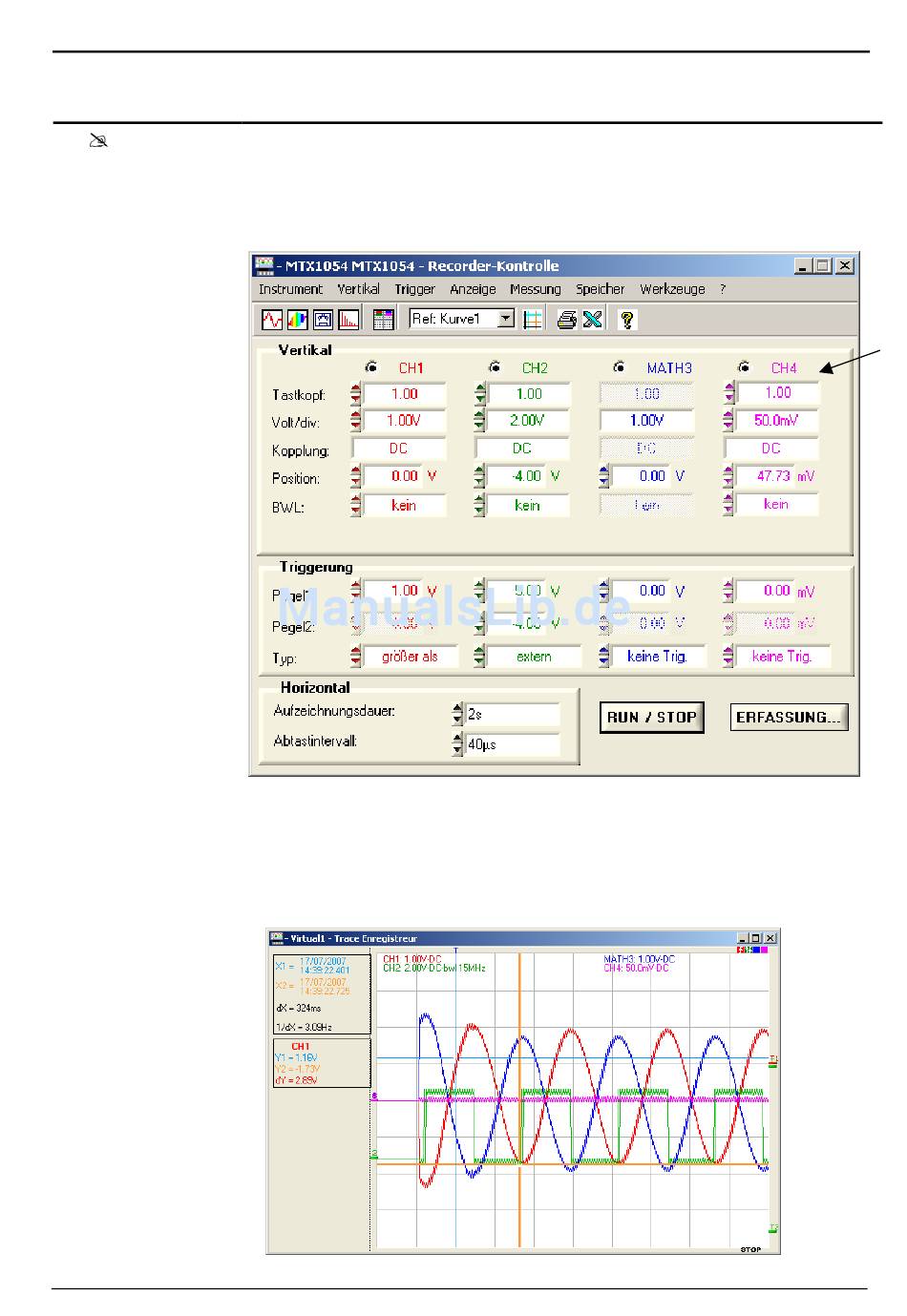

- Der Kanal 1 wird mit einer Triggerung "größer als" und einem Pegel1 von
1,00 V geregelt.
- Der Kanal 2 wird mit einer Triggerung vom Typ "Extern" in dem durch
Pegel1 = 5,00 V und Pegel2 = -4,00 V definierten Fenster geregelt.
- Die Kanäle 3 und 4 werden nicht getriggert.
In diesem Fall erfolgt die Triggerung auf Kanal CH1, wenn das Signal den
Pegel 1,00 V überschreitet.
Es erfolgt keine Triggerung auf CH2, da die Amplitude des Signals sich
innerhalb des von Pegel1 = 5,00 V und Pegel2 = -4,00 V gebildeten
Fensters befindet, und die programmierte Triggerungsbedingung lautet:
"Außerhalb" des angegebenen Fensters.
(∗)
