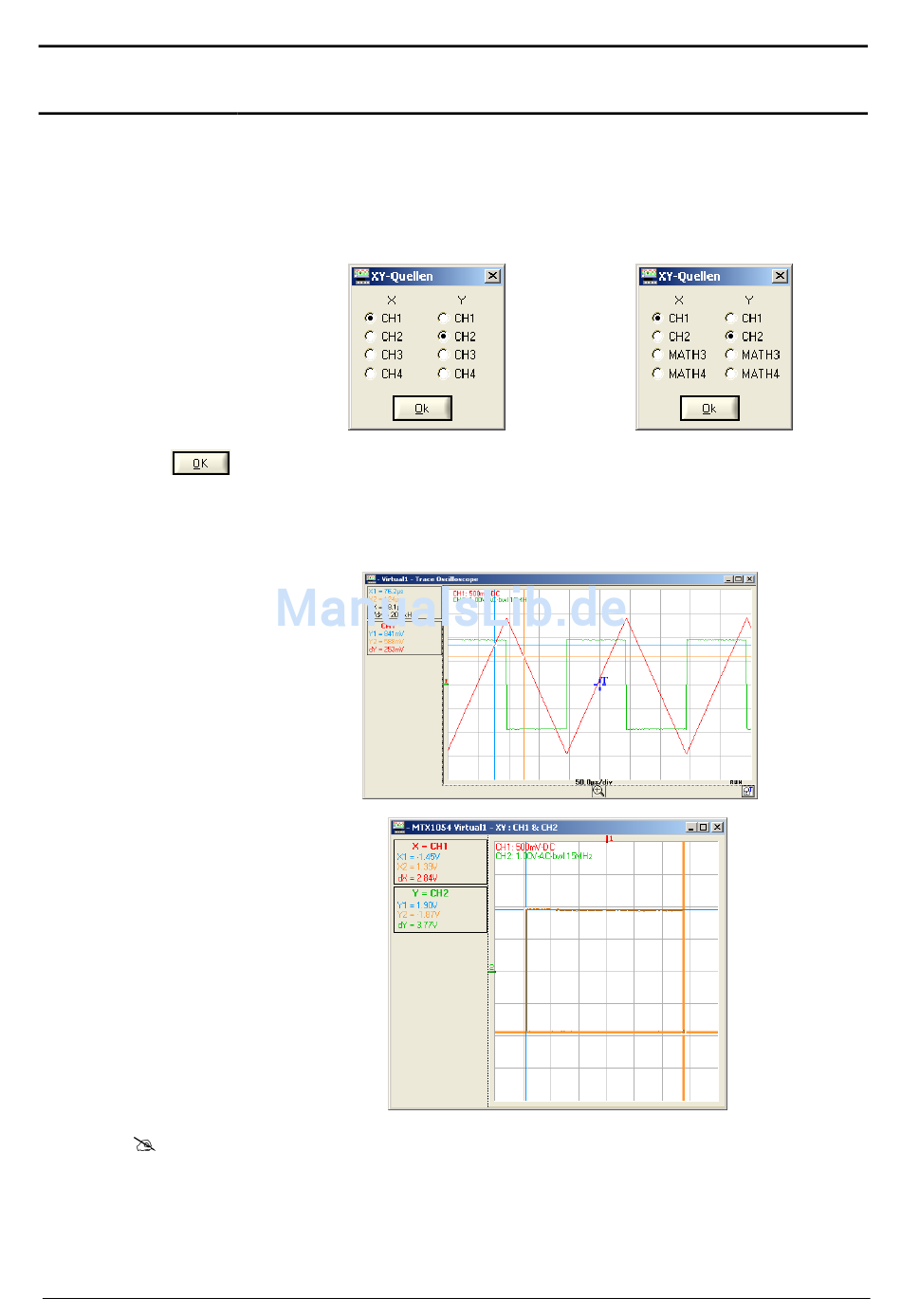

Gerät Oszilloskop - Menü "Anzeige"
Gerät "Oszilloskop" (Fortsetzung)
XY...
Darstellung f(t) und
XY dieser Signale
Beispiel
Virtuelle Digital-Oszilloskope, 150 MHz
Bestätigung des Modus XY.
Das Gerät fügt den aktuellen Darstellungen f(t) und FFT ein Fenster mit
der Darstellung XY hinzu. Die Aktualisierung der Fenster erfolgt
gleichzeitig.
Das Menü "Quellen XY" erlaubt die Zuordnung einer der 4 verfügbaren
Kurven zu den Achsen X (horizontal) und Y (vertikal).
MTX1054:
Bestätigung der Auswahl über die links gezeigte Schaltfläche.
• Jede Achse verfügt über 8 Einteilungen.
• Die Achsen X und Y tragen die Nummer des ihnen zugeordneten
Kanals.
•
• Die Symbole "
" zeigen die für jede Achse gewählte Kurve an.
Fenster Kurven "
XY: CH1&CH2"
Im Modus XY stehen 2 manuelle Mess-Cursors
Verfügung. Die vertikalen Messbereiche der für die XY-Anzeige
gewählten Kurven sind oben links im Fenster angegeben.
Die manuellen Mess-Cursors des Fensters "Kurve XY" sind unabhängig
von denen im Fenster Oszilloskop-Kurve.
MTX 1052:
Darstellung XY
(X1 Y1) und (X2 Y2) zur
III - 59
