Inhaltszusammenfassung für Gossen MetraWatt MINITEST Pro

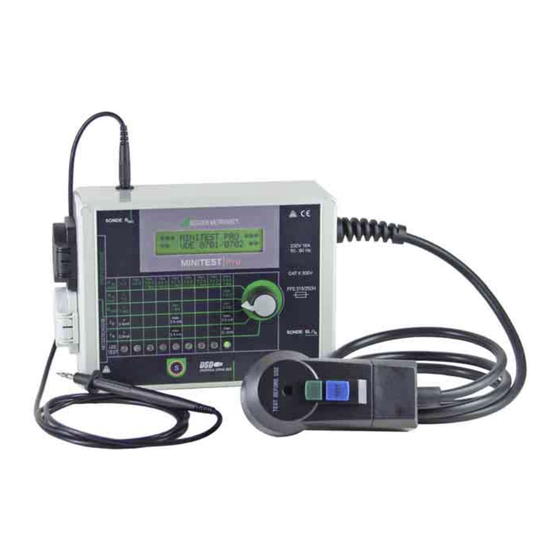

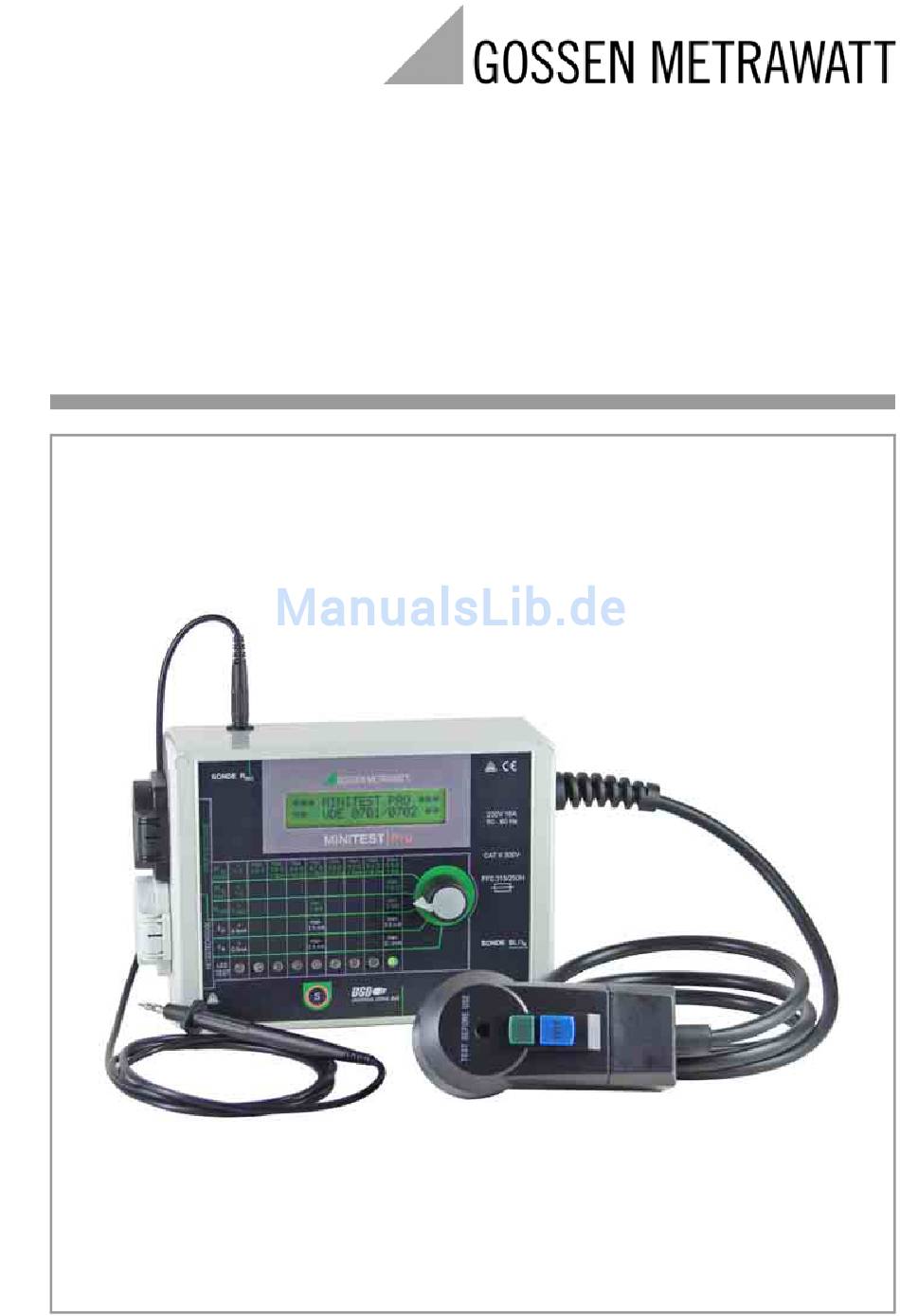

- Seite 1 Bedienungsanleitung ⏐B MINITEST⏐P 3-349-358-01 Prüfgeräte DIN VDE 0701 und 0702 1/10.05...
- Seite 2 4 Drehschalter für Wahl der Messfunktion 5 USB-Anschluss (nur MINITEST⏐P 6 Sendetaste zur Datenübertragung (nur MINITEST⏐P 7 LEDs zur Anzeige von Grenzwerteinhal- tung bzw. -Überschreitung 8 Netzsteckdose 9 Prüfsteckdose 10 Anschluss für Sonde zur Isolationswiderstandsmessung 11 LC-Anzeige (nur MINITEST⏐P GOSSEN METRAWATT GMBH...
-
Seite 3: Inhaltsverzeichnis
Anwendern zugänglich. Die Prüfungen dürfen nur durch eine Elektro- fachkraft oder unter der Leitung und Aufsicht einer Elektrofachkraft durchgeführt werden. Der Anwender muss durch eine Elektrofach- kraft in der Durchführung und Beurteilung der Prüfung unterwiesen sein. GOSSEN METRAWATT GMBH... -
Seite 4: Inbetriebnahme
MINITEST⏐P können Sie dann das Gerät über die grüne Einschalttaste an der integrierten Fehlerstromschutzeinrichtung einschalten. Mit der blauen Test-Taste lässt es sich wieder ausschalten. Einschalten beim MINITEST⏐B Das Prüfgerät MINITEST⏐B wird mithilfe des Netzsteckers ein- bzw. ausgeschaltet. GOSSEN METRAWATT GMBH... -
Seite 5: Prüfablauf
In beiden Posi- In beiden Posi- ✘ ✘ ✘ nicht mit PE tionen des tionen des verbunden Netzsteckers Netzsteckers prüfen prüfen ✘ Prüfling fest ✘ angeschlossen ✘ Mit Euro-/Schuko- Stecker In beiden Posi- ✘ tionen des Netzsteckers prüfen GOSSEN METRAWATT GMBH... -
Seite 6: Beschreibung Der Einzelnen Messungen
Hierzu muss die Sondenleitung an der bzw. eine Kontrolle der internen Sicherung Buchse SONDE R gesteckt sein! durchgeführt werden. Der angezeigte Wert MINITEST⏐P : Auf der LC-Anzeige werden sollte nicht mehr als 100 mΩ betragen. der Isolationswiderstand und die Prüfspan- nung angezeigt. GOSSEN METRAWATT GMBH... -
Seite 7: Messungen An Der Netzsteckdose
In der Schalterstellung LED Test erfolgt ein Differenzstrom in mA angezeigt. Geräteselbsttest. Er wird dadurch signalisiert, dass alle Bewertung der Messwerte Leuchtdioden von rechst nach links einzeln Messwerte unter 0,5 mA werden durch eine angesteuert werden. grüne Leuchtdiode signalisieren. GOSSEN METRAWATT GMBH... -
Seite 8: Technische Daten
Höhe des Prüflingsstroms niederfrequente Magnetfelder Impedanz des Prüflings Kapazität bei Isolationsmessungen Kurvenform des gemessenen Stroms 49 … 51 Hz 2 bei kapazitiver Last (bei Ersatz-Ableit- strom) 45 … 60 Hz 1 (bei Berührstrom) 2,5 alle anderen Messbereiche GOSSEN METRAWATT GMBH... - Seite 9 Y) Wasser pern Fehlerstrom- ≥ 12,5 mm ∅ nicht geschützt schutzeinrichtung 30 mA mit Unter- ≥ 1,0 mm ∅ Spritzwasser spannungsauslösung und Verhinderung des automatischen Elektromagnetische Verträglichkeit EMV Wiedereinschaltens. Produktnorm EN 61326-1: 1997 EN 61326: 1997/A1: 1998 GOSSEN METRAWATT GMBH...
-
Seite 10: Wartung
Elektro- und Elektronik- geräte (ab 8/2005) mit dem nebenstehenden Symbol nach DIN EN 50419. Diese Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Bezüglich der Altgeräte-Rücknahme wen- den Sie sich bitte an unseren Service, Anschrift siehe Kap. 10. GOSSEN METRAWATT GMBH... -
Seite 11: Reparatur- Und Ersatzteil-Service
Gleichstromleistung, Kapazität, Frequenz Telefon +49-(0)-911-8602-112 Kompetenter Partner Telefax +49-(0)-911-8602-709 E-Mail support@gossenmetrawatt.com Die GOSSEN METRAWATT GMBH ist zertifi- ziert nach DIN EN ISO 9001:2000. Unser DKD-Kalibrierlabor ist nach DIN EN ISO/IEC 17025 bei der Physikalisch- Technischen Bundesanstalt bzw. beim Deut- schen Kalibrierdienst unter der Nummer DKD–K–19701 akkreditiert. - Seite 12 Erstellt in Deutschland • Änderungen vorbehalten • Eine PDF-Version finden Sie im Internet Telefon+49-(0)-911-8602-0 GOSSEN METRAWATT GMBH Telefax +49-(0)-911-8602-669 Thomas-Mann-Str. 16-20 E-Mail info@gossenmetrawatt.com 90471 Nürnberg • Germany www.gossenmetrawatt.com...
