Anwendungen (Fortsetzung)
Erinnerung
IX - 162
• Stellen Sie den Triggermodus ein:
Menü Trig Auto. Modus
oder über die Taste SGLE REFR.
• Starten Sie die Erfassung mithilfe der Taste RUN HOLD (Modus RUN).
oder über das Menü der Zeitbasis.
Der Zustand der Erfassung (Bereit, RUN, STOP) wird rechts unter der
Anzeige der Kurve im Anzeigebereich für den Triggerstatus angezeigt.
• Optimieren Sie die Geschwindigkeit der Zeitbasis optimieren, um mehrere
vollständige TV-Zeilen beobachten zu können.

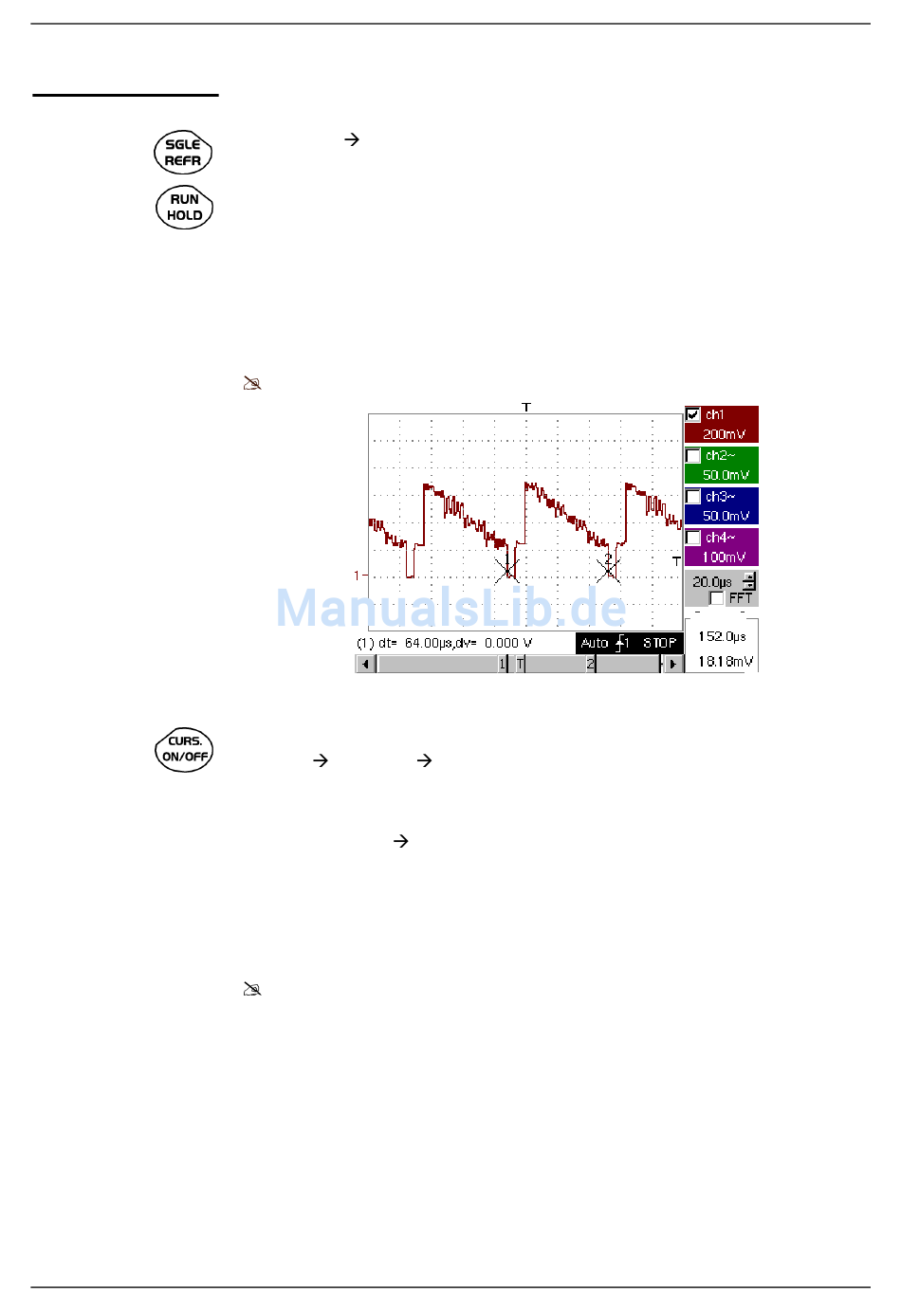

Beispiel für ein Videosignal
Überprüfen Sie mithilfe der manuellen Cursors die Dauer einer Zeile.
• Zeigen Sie die manuellen Cursors an:
Menü Messung
• Um die Cursors frei versetzten zu können, wählen Sie:
Menü Messung
• Setzen Sie die Cursors 1 und 2 mithilfe des Stifts auf den Anfang bzw.
das Ende des Signals.
Die Messungen zwischen den 2 Cursors werden unterhalb der Anzeige der
Kurve angezeigt.
Beispiel: dt = 64.00 µs = Dauer einer Zeile
Manuelle Messungen (dt, dv)
oder über die Taste links.
Freie manuelle Cursors.
Anwendungen
Kursor 2
