Menü „Trim" (abgleichen), „Set"
(einstellen) und „Zero" (Null)
Hinweis
In den Bildschirmen in diesem Abschnitt können
Markierungsnamen bei Bedarf abgeschnitten
sein, um auf eine Zeile zu passen. Eine
Liveverbindung wird durch ein blinkendes  in
der oberen rechten Ecke angezeigt.
Sind die HART Schreibbefehle nicht aktiv, sind diese
Funktionen nicht verfügbar, und anstelle des Bildschirms
in Abbildung 35 wird eine Fehlermeldung angezeigt.

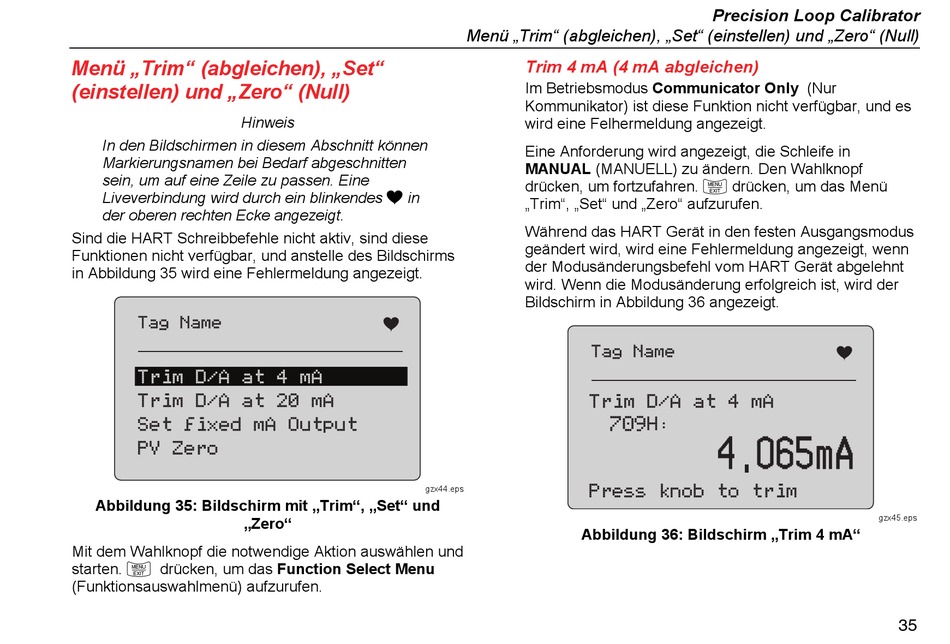

Abbildung 35: Bildschirm mit „Trim", „Set" und
„Zero"
Mit dem Wahlknopf die notwendige Aktion auswählen und
starten.  drücken, um das Function Select Menu
(Funktionsauswahlmenü) aufzurufen.
Menü „Trim" (abgleichen), „Set" (einstellen) und „Zero" (Null)

Trim 4 mA (4 mA abgleichen)

Im Betriebsmodus Communicator Only (Nur
Kommunikator) ist diese Funktion nicht verfügbar, und es
wird eine Felhermeldung angezeigt.
Eine Anforderung wird angezeigt, die Schleife in
MANUAL (MANUELL) zu ändern. Den Wahlknopf
drücken, um fortzufahren.  drücken, um das Menü
„Trim", „Set" und „Zero" aufzurufen.
Während das HART Gerät in den festen Ausgangsmodus
geändert wird, wird eine Fehlermeldung angezeigt, wenn
der Modusänderungsbefehl vom HART Gerät abgelehnt
wird. Wenn die Modusänderung erfolgreich ist, wird der
Bildschirm in Abbildung 36 angezeigt.
gzx44.eps
Abbildung 36: Bildschirm „Trim 4 mA"
Precision Loop Calibrator
gzx45.eps
35
