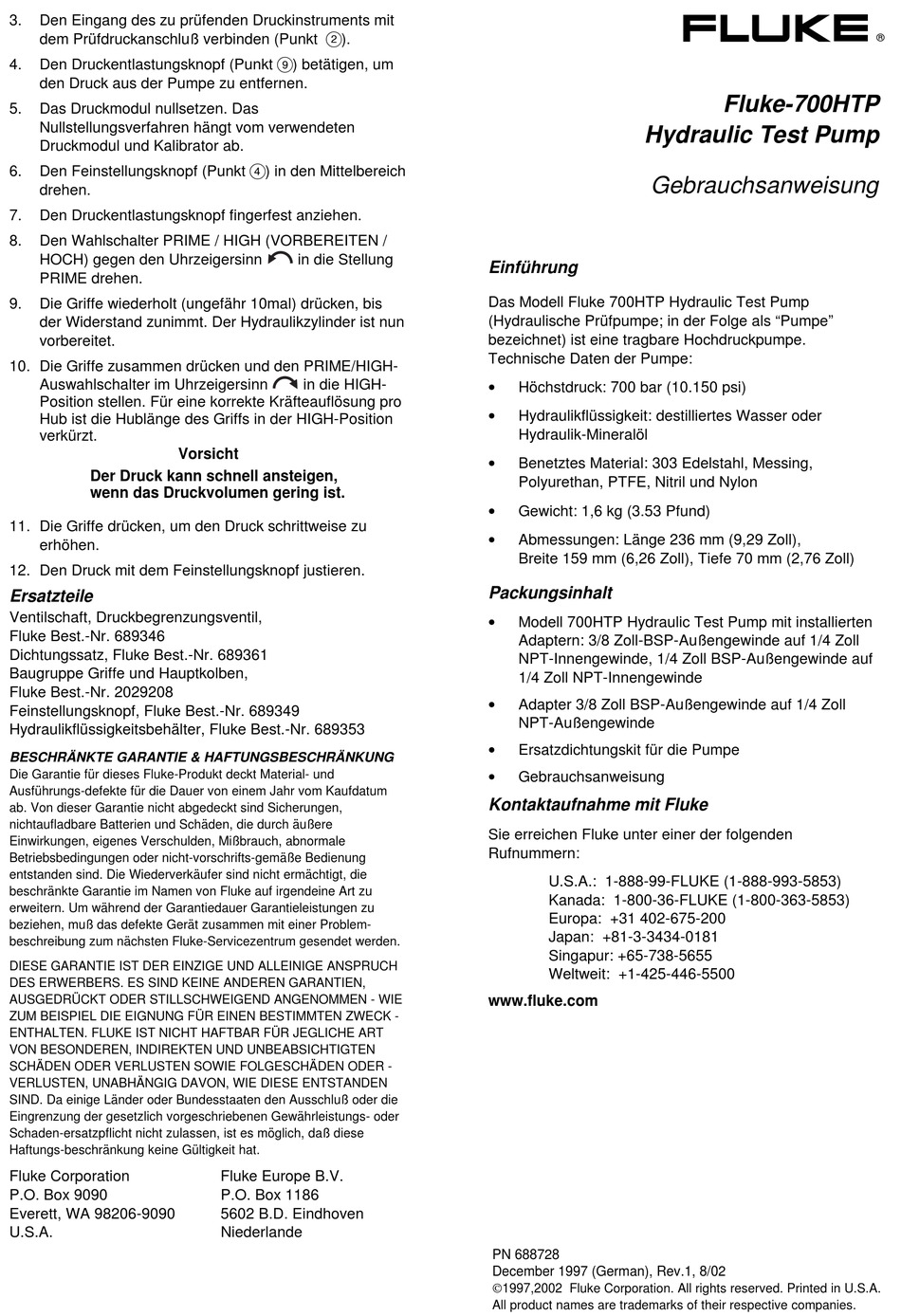

Fluke 700HTP Hydraulic Test Pump Gebrauchsanweisung

3. Den Eingang des zu prüfenden Druckinstruments mit
dem Prüfdruckanschluß verbinden (Punkt B).
Den Druckentlastungsknopf (Punkt I) betätigen, um
4.
den Druck aus der Pumpe zu entfernen.
5. Das Druckmodul nullsetzen. Das
Nullstellungsverfahren hängt vom verwendeten
Druckmodul und Kalibrator ab.
Den Feinstellungsknopf (Punkt D) in den Mittelbereich
6.
drehen.
7. Den Druckentlastungsknopf fingerfest anziehen.
8. Den Wahlschalter PRIME / HIGH (VORBEREITEN /
HOCH) gegen den Uhrzeigersinn
PRIME drehen.
9. Die Griffe wiederholt (ungefähr 10mal) drücken, bis
der Widerstand zunimmt. Der Hydraulikzylinder ist nun
vorbereitet.
10. Die Griffe zusammen drücken und den PRIME/HIGH-
Auswahlschalter im Uhrzeigersinn
Position stellen. Für eine korrekte Kräfteauflösung pro
Hub ist die Hublänge des Griffs in der HIGH-Position
verkürzt.
Vorsicht
Der Druck kann schnell ansteigen,
wenn das Druckvolumen gering ist.
11. Die Griffe drücken, um den Druck schrittweise zu
erhöhen.
12. Den Druck mit dem Feinstellungsknopf justieren.
Ersatzteile
Ventilschaft, Druckbegrenzungsventil,
Fluke Best.-Nr. 689346
Dichtungssatz, Fluke Best.-Nr. 689361
Baugruppe Griffe und Hauptkolben,
Fluke Best.-Nr. 2029208
Feinstellungsknopf, Fluke Best.-Nr. 689349
Hydraulikflüssigkeitsbehälter, Fluke Best.-Nr. 689353
BESCHRÄNKTE GARANTIE & HAFTUNGSBESCHRÄNKUNG
Die Garantie für dieses Fluke-Produkt deckt Material- und
Ausführungs-defekte für die Dauer von einem Jahr vom Kaufdatum
ab. Von dieser Garantie nicht abgedeckt sind Sicherungen,
nichtaufladbare Batterien und Schäden, die durch äußere
Einwirkungen, eigenes Verschulden, Mißbrauch, abnormale
Betriebsbedingungen oder nicht-vorschrifts-gemäße Bedienung
entstanden sind. Die Wiederverkäufer sind nicht ermächtigt, die
beschränkte Garantie im Namen von Fluke auf irgendeine Art zu
erweitern. Um während der Garantiedauer Garantieleistungen zu
beziehen, muß das defekte Gerät zusammen mit einer Problem-
beschreibung zum nächsten Fluke-Servicezentrum gesendet werden.
DIESE GARANTIE IST DER EINZIGE UND ALLEINIGE ANSPRUCH
DES ERWERBERS. ES SIND KEINE ANDEREN GARANTIEN,
AUSGEDRÜCKT ODER STILLSCHWEIGEND ANGENOMMEN - WIE
ZUM BEISPIEL DIE EIGNUNG FÜR EINEN BESTIMMTEN ZWECK -
ENTHALTEN. FLUKE IST NICHT HAFTBAR FÜR JEGLICHE ART
VON BESONDEREN, INDIREKTEN UND UNBEABSICHTIGTEN
SCHÄDEN ODER VERLUSTEN SOWIE FOLGESCHÄDEN ODER -
VERLUSTEN, UNABHÄNGIG DAVON, WIE DIESE ENTSTANDEN
SIND. Da einige Länder oder Bundesstaaten den Ausschluß oder die
Eingrenzung der gesetzlich vorgeschriebenen Gewährleistungs- oder
Schaden-ersatzpflicht nicht zulassen, ist es möglich, daß diese
Haftungs-beschränkung keine Gültigkeit hat.
Fluke Corporation
P.O. Box 9090
Everett, WA 98206-9090
U.S.A.
in die Stellung
in die HIGH-
Fluke Europe B.V.
P.O. Box 1186
5602 B.D. Eindhoven
Niederlande
Hydraulic Test Pump
Gebrauchsanweisung
Einführung
Das Modell Fluke 700HTP Hydraulic Test Pump
(Hydraulische Prüfpumpe; in der Folge als "Pumpe"
bezeichnet) ist eine tragbare Hochdruckpumpe.
Technische Daten der Pumpe:
•
Höchstdruck: 700 bar (10.150 psi)
•
Hydraulikflüssigkeit: destilliertes Wasser oder
Hydraulik-Mineralöl
•
Benetztes Material: 303 Edelstahl, Messing,
Polyurethan, PTFE, Nitril und Nylon
•
Gewicht: 1,6 kg (3.53 Pfund)
•
Abmessungen: Länge 236 mm (9,29 Zoll),
Breite 159 mm (6,26 Zoll), Tiefe 70 mm (2,76 Zoll)
Packungsinhalt
•
Modell 700HTP Hydraulic Test Pump mit installierten
Adaptern: 3/8 Zoll-BSP-Außengewinde auf 1/4 Zoll
NPT-Innengewinde, 1/4 Zoll BSP-Außengewinde auf
1/4 Zoll NPT-Innengewinde
•
Adapter 3/8 Zoll BSP-Außengewinde auf 1/4 Zoll
NPT-Außengewinde
•
Ersatzdichtungskit für die Pumpe
•
Gebrauchsanweisung
Kontaktaufnahme mit Fluke
Sie erreichen Fluke unter einer der folgenden
Rufnummern:
U.S.A.: 1-888-99-FLUKE (1-888-993-5853)
Kanada: 1-800-36-FLUKE (1-800-363-5853)
Europa: +31 402-675-200
Japan: +81-3-3434-0181
Singapur: +65-738-5655
Weltweit: +1-425-446-5500
www.fluke.com
PN 688728
December 1997 (German), Rev.1, 8/02
©1997,2002 Fluke Corporation. All rights reserved. Printed in U.S.A.
All product names are trademarks of their respective companies.
®
Fluke-700HTP
